Manuels Connexes pour Sharp PN-V550
Sommaire des Matières pour Sharp PN-V550

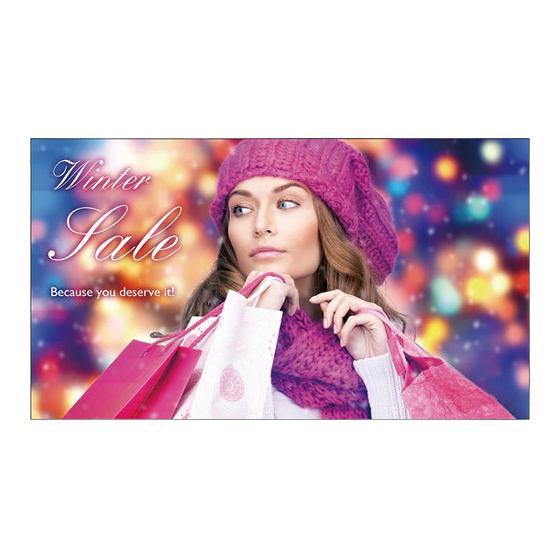

- Page 1 PN-V551 PN-V550 MONITEUR LCD MODE D’EMPLOI...
- Page 2 Si l’équipement a été utilisé dans le MILIEU PROFESSIONNEL, entrez s’il vous plaît en contact avec votre revendeur SHARP qui vous informera de la procédure existante. A cette fin, vous pourriez être facturé pour les dépenses résultant de cette collecte. Les petits équipements (et les faibles quantités) pourrait être collectés par votre déchèterie. Pour l’Espagne : entrez s’il vous plaît en contact avec le système de collecte établi ou votre collectivité...
- Page 3 INFORMATION IMPORTANTE AVERTISSEMENT : POUR RÉDUIRE LE RISQUE D’INCENDIE OU DE DÉCHARGE ÉLECTRIQUE, NE PAS EXPOSER CE PRODUIT À LA PLUIE OU À LA POUSSIÈRE. Le symbole représenté par l’éclair à la tête en ATTENTION pointe de flèche à l’intérieur d’un triangle, est placé...
- Page 4 CHER CLIENT Nous vous remercions d’avoir acheté cet appareil SHARP à écran LCD. Afin de garantir le bon fonctionnement de ce moniteur, nous vous conseillons de lire attentivement cette brochure et de la conserver pour toute référence ultérieure. PRÉCAUTIONS DE SÉCURITÉ...
- Page 5 PRÉCAUTIONS DE SÉCURITÉ (Suite) 19. Piles — Une utilisation incorrecte des piles peut les faire éclater ou prendre feu. Une pile qui fuit peut causer des corrosions dans l’équipement, des salissures aux mains ou abîmer vos vêtements. Afin d’éviter ces problèmes, assurez-vous que les précautions suivantes sont appliquées : •...
- Page 6 - Ne frottez pas, ne grattez pas le moniteur avec un objet dur. - Il faut savoir que la SHARP Corporation décline toute responsabilité en cas d’erreurs commises durant Étendue du manuel l’utilisation par le client ou par une tierce personne, ainsi...
- Page 7 être le menu MONITOR <MONITEUR>. (Voir à la page 31.) fait par un revendeur agréé par SHARP. Vous ne devez - Veillez à accrocher le cordon d’alimentation (fourni) sur jamais tenter de faire ce travail vous-même. Notre société...
- Page 8 Autocollant de masquage de l’orifice de montage du boîtier du capteur de télécommande : 2 * L’unité de la télécommande est fournie avec le kit de contrôle PN-ZR01A (en option). * SHARP Corporation détient les droits d’auteur du programme de l’Utility Disk. Veuillez ne pas le reproduire sans autorisation de la société.
- Page 9 29. Borne du récepteur de télécommande 18 19 20 22 23 (Voir aux pages 12 et 15.) 10 11 Attention • Consultez votre revendeur SHARP pour savoir comment brancher/débrancher les pièces optionnelles. • Veillez à ne pas obstruer les couvercles du ventilateur.
- Page 10 Nomenclature nTélécommande (Fourni avec le PN-ZR01A (optionnel)) 1. Émetteur de signal 2. Bouton POWER (alimentation) (Voir à la page 19.) 3. Bouton SOURDINE (Voir à la page 21.) 4. Boutons VOLUME +/- (Voir à la page 21.) Boutons LUMINOSITÉ +/- (Voir à la page 21.) Commande des curseurs boutons ( 5.
- Page 11 Connexion de périphériques 11 13 1. Borne d’entrée DisplayPort Attention • Utilisez un câble DisplayPort, en vente dans le commerce. • Veillez à bien mettre hors tension l’interrupteur principal • Sélectionnez la borne d’entrée audio à utiliser, DisplayPort puis débranchez la prise de l’alimentation secteur avant de dans le paramètre AUDIO SELECT <SÉLECTION connecter ou de déconnecter les câbles.
- Page 12 Connexion de périphériques 6. Borne de sortie DisplayPort • Le signal vidéo de l’entrée DisplayPort peut être transmis à un périphérique externe. • Utilisez un câble DisplayPort, en vente dans le commerce. • La lecture de vidéos cryptées HDCP nécessite un périphérique externe prenant en charge le HDCP.
- Page 13 Connexion de périphériques Connexion de plusieurs moniteurs Connexion avec le câble DisplayPort Vous pouvez raccorder jusqu’à 25 moniteurs (4 moniteurs avec la fonction HDCP) en série. Les moniteurs peuvent être alignés et utilisés comme un seul grand écran. Premier moniteur Second moniteur [Exemple] Boîtier de capteurde télécommande...
- Page 14 Connexion de périphériques nConnexion avec le câble RS-232 Si vous connectez le moniteur en série à l’aide des câbles RS-232, les réglages sont copiés du moniteur maître (moniteur principal) vers le moniteur esclave (moniteur supplémentaire) et il est possible de contrôler tous les moniteurs depuis le moniteur maître.
- Page 15 Connexion de périphériques n M ontage du récepteur de télécommande 4. Insérez le câble de connexion du boîtier du capteur de télécommande dans la borne du récepteur de (optionnel) sur le moniteur télécommande. Le récepteur de télécommande PN-ZR01A (optionnel) est Câble de Boîtier du capteur nécessaire pour pouvoir contrôler le moniteur à...
- Page 16 Raccordement du cordon d’alimentation Attention • N’utilisez pas un autre cordon d’alimentation que celui qui est fourni avec le moniteur. 1. Mettez hors tension l’interrupteur principal. 2. Raccordez le cordon d’alimentation (fourni) à la borne d’entrée secteur. Borne d’entrée secteur Interrupteur principal 3.
- Page 17 Fixation des câbles Les câbles raccordés aux bornes situées à l’arrière du moniteur peuvent être attachés à l’aide du serre-câbles. Insérez le serre-câbles dans la fixation du serre-câbles à l’arrière du moniteur et attachez les câbles. Câble Fixation du serre-câble Serre-câbles Serre-câbles (type d'insertion) Câble...
- Page 18 Mise en service de la télécommande Mise en place des piles Portée de la télécommande 1. Appuyez doucement sur le capot et faites le glisser dans la La portée de la télécommande PN-ZR01A (optionnelle) est direction de la flèche. d’environ 7 m depuis le capteur de télécommande et d’environ 5 m à...
- Page 19 Mise sous tension et hors tension Mise sous/hors tension Attention • Mettez sous tension le moniteur d’abord avant de mettre Appuyez sur le bouton POWER ou sur l’interrupteur d’alimentation sous tension le PC ou l’équipement de lecture. pour mettre sous/hors tension. Mise sous tension de l’interrupteur principal Interrupteur principal Diode d’alimentation...
- Page 20 OPÉRATION> est réglé sur OFF, et STANDBY MODE tension, alors la batterie est déchargée. Contactez votre <MODE VEILLE> est réglé sur STANDARD. revendeur SHARP ou un centre de services autorisé pour (Ces réglages peuvent être modifiés.) le remplacement de la batterie.
- Page 21 Fonctionnement de base Lorsque vous contrôlez plusieurs moniteurs à l’aide de la 2. SOURDINE télécommande, commencez par régler la télécommande sur Met hors service le volume temporairement. le mode de fonctionnement approprié (voir à la page 24). Appuyez sur le bouton MUTE de nouveau pour remettre le son au niveau précédent.
- Page 22 Fonctionnement de base 9. AFFICHAGE Affiche l’état du moniteur. INFORMATION1 01/01/2015 THU 00:00:00 INPUT MODE DVI-I SIZE WIDE COLOR MODE BRIGHT VOLUME ID No. MODEL PN-V551 STATUS 0000-0000-0000-0000 REMOTE CONTROL SENSOR BOX NOT CONNECTED 1 9 2 0 x 1 0 8 0 V: 60 Hz H: 67.5 kHz INFORMATION2...
- Page 23 Fonctionnement de base nChangement de format de l’image Même quand la dimension de l’écran a changé, l’affichage peut rester le même selon le signal d’entrée. WIDE Entrée PC Affiche une image qui remplit tout l’écran. <LARGE> Entrée AV Une image de format 4:3 est étirée pour remplir l’écran en entier. ZOOM 1 Entrée PC Affiche l’image de format 4:3, ainsi l’écran est rempli en entier avec...
- Page 24 Mode de fonctionnement de la télécommande La télécommande permet de contrôler... ALL MONITORS <TOUS LES MONITEURS> • Le moniteur maître • Les moniteurs portant un numéro d’identification spécifié Permet de contrôler le moniteur maître et tous les moniteurs esclaves. • Le moniteur maître et tous les moniteurs esclaves TOUS s’affiche sur le menu du moniteur maître.
- Page 25 Options de menu Affichage de l’écran de menu Conseils • Le menu va différer en fonction du mode d’entrée. Le réglage de la vidéo et les réglages des différentes • L’écran de menu va se fermer automatiquement si aucune fonctions sont activés. Cette section décrit la manière d’utiliser opération n’est réalisée pendant environ 15 secondes.
- Page 26 Options de menu Détails des options de menu Le menu va différer en fonction du mode d’entrée. nSCREEN <ÉCRAN> DISPLAY Vous pouvez modifier la position de l’affichage de l’écran de menu en appuyant sur AUTO (D-SUB[RGB] <D-SUB[RVB]>/DVI-I (analogique)) CLOCK, PHASE, H-POS et V-POS sont réglés automatiquement. ENTER Appuyer sur pour exécuter le réglage.
- Page 27 Options de menu nPICTURE <IMAGE> DISPLAY Vous pouvez modifier la position de l’affichage de l’écran de menu en appuyant sur BRIGHT <LUMIN.> Règle la luminosité du rétroéclairage. (Dans le mode PIP, les paramètres de l’écran principal s’affichent dans l’image.) CONTRAST <CONTRASTE> Réglez le contraste entre les parties lumineuses et les parties sombres de l’image.
- Page 28 Options de menu COLOR ADJUSTMENT <AJUSTEMENT DES COULEURS> GAMMA Sélectionne la gamme. USER règle la gamme à la valeur envoyée (voir à la page 41). (Dans le mode PIP, les paramètres de l’écran principal s’affichent dans l’image.) FLESH TONE <TON NATUREL> (d’entrée AV) Règle la commande des teintes.
- Page 29 Options de menu nSETUP <INSTALLATIO N> DATE/TIME SETTING <RÉGLAGE DATE/HEURE> Réglage de la date et de l’heure. Appuyez sur pour sélectionner la date et l’heure, puis appuyez sur pour changer les valeurs numériques. Réglez la date dans l’ordre “Jour/Mois/Année”. Réglez l’heure sur la base de 24 heures. (Réglage par défaut en usine) DATE/TIME FORMAT <FORMAT DATE/HEURE>...
- Page 30 Options de menu COMMUNICATION SETTING <RÉGLAGE COMMUNICATION> RS-232C/LAN SELECT <SÉLECTION RS-232C/LAN> Sélectionne la méthode utilisée par l’ordinateur pour contrôler le moniteur. BAUD RATE <DÉBIT EN BAUDS> Permet de sélectionner la vitesse de communication utilisée pour la communication RS-232C. LAN SETUP <PARAM. LAN> Configure les paramètres utilisés par l’ordinateur pour contrôler le moniteur via un réseau LAN.
- Page 31 Options de menu nMONITOR <MONITEUR> MONITOR <MONITEUR> Sélectionne la direction de l’installation du moniteur. LANDSCAPE <PAYSAGE> ..Direction horizontale PORTRAIT ........Direction verticale OSD H-POSITION <OSD POSITION H> Règle la position horizontale de l’affichage de l’écran de menu. OSD V-POSITION <OSD POSITION V> Règle la position verticale de l’affichage de l’écran de menu.
- Page 32 Options de menu nMULTI/PIP MULTI ENLARGE <AGRANDIR> (Voir à la page 34.) Permet d’activer ou de désactiver la fonction d’agrandissement. ADVANCED (ENLARGE) <AVANCÉ (AGRANDIR)> ENLARGE H / ENLARGE V <AGRANDIR H / AGRANDIR V> ...Définit le nombre d’éléments de l’écran (nombre de moniteurs) dans la direction horizontale/verticale utilisée pour l’agrandissement.
- Page 33 Options de menu nOTHERS <AUTRES> SCREEN MOTION <DÉFILEMENT IMAGE> PATTERN <MIRE> Les images résiduelles sont réduites par le déplacement de l’écran. OFF ........La fonction SCREEN MOTION est désactivée. PATTERN1 <MIRE1> ..Tout l’écran se déplace verticalement et horizontalement. PATTERN2 <MIRE2> ..Un écran noir s’étend à partir du bas de l’écran, puis se rétrécit vers le bas de l’écran. Si le moniteur est installé...
- Page 34 Options de menu nENLARGE <AGRANDIR> nAffichage sur deux écrans • Vous pouvez aligner plusieurs moniteurs et les intégrer Vous pouvez afficher deux écrans simultanément. dans un seul grand écran pour l’affichage. Réglez cette fonction avec PIP MODES <PIP MODE> de PIP/ • Il est possible d’aligner jusqu’à 5 moniteurs, tant dans la PbyP dans le menu MULTI/PIP.
- Page 35 Options de menu nSCHEDULE <EMPLOI DU TEMPS> (6) BRIGHT <LUMIN.> Vous pouvez régler l’heure de la mise sous et hors tension du Règle la luminosité lorsque vous modifiez la luminosité de moniteur. l’écran à l’heure spécifiée. Réglez cette fonction avec SCHEDULE <EMPLOI DU TEMPS> dans le menu SETUP <INSTALLATION>.
- Page 36 Options de menu Réglages pour l’affichage d’écran de PC nRéglage automatique Quand vous utilisez la D-SUB[RGB] <D-SUB[RVB]> ou DVI-I (analogique) pour afficher un écran de PC pour la première fois, ou quand vous changez le réglage du PC, utilisez le réglage automatique de l’écran. 1. Commutez l’entrée sur D-SUB[RGB] <D-SUB[RVB]> ou DVI-I (analogique) et affichez la mire de réglage. (Voir la description ci-dessous.) MENU...
- Page 37 Initialisation (Restauration)/Réglage des restrictions des fonctions (FUNCTION <FONCTION>) Vous pouvez restaurer les réglages sur leurs valeurs OSD DISPLAY <OSD> préréglées à la sortie d’usine et limiter les opérations. Affiche/masque le menu, les modes et les messages. SIZE Les écrans FUNCTION et REMOTE CONTROL MODE 1.
- Page 38 Commande du moniteur par un PC (RS-232C) Conditions de communication Vous pouvez commander ce moniteur à partir d’un PC via le port RS-232C (port COM) sur le PC. Vous pouvez également raccorder plusieurs moniteurs en Faites les réglages de communication RS-232C du PC pour série en utilisant un PC.
- Page 39 Commande du moniteur par un PC (RS-232C) nFormat des codes de réponse nIntervalle de communication Lorsqu’une commande a été exécutée correctement • Après le renvoi de OK ou ERR, vous devez envoyer les commandes suivantes. Code retour Pour régler l’expiration du délai, spécifiez 10 secondes ou , 0A un temps plus long.
- Page 40 Commande du moniteur par un PC (RS-232C) IDLK ..Le paramètre de cette commande désigne le nCommandes liées aux numéros d’identification numéro d’identification du moniteur. Ce moniteur Les exemples de commandes montrés sur cette page sera sujet à toutes les commandes qui suivront. supposent la configuration de raccordement et les numéros Exemple : d’identification suivants.
- Page 41 Commande du moniteur par un PC (RS-232C) nFonction de répétition Réglage des données d’utilisateur Ce système dispose d’une fonction pour permettre le réglage GAMMA de plusieurs moniteurs raccordés en série en utilisant une seule commande. Cette fonction est appelée fonction de n P our transférer les données d’utilisateur répétition.
- Page 42 Commande du moniteur par un PC (RS-232C) Tableau des commandes RS-232C Comment lire le tableau des commandes Commande : Champ commande (Voir à la page 38.) Direction : W Quand le “Paramètre” est réglé dans le champ paramètre (voir à la page 38), la commande fonctionne de la manière décrite dans la colonne “Contenu de la commande/de la réponse”.
- Page 43 Commande du moniteur par un PC (RS-232C) Fonction Commande Direction Paramètre Réponse Contenu de la commande/de la réponse SIZE <TAILLE> TAILLE DE LA HSIZ 0-100 0-100 DIRECTION LA PLUS LONGUE TAILLE DE LA VSIZ 0-100 0-100 DIRECTION LA PLUS COURTE DIMENSION DE L’ÉCRAN (PC) WIDE 1-5 1 : WIDE <LARGE>, 2 : NORMAL, 3 : Dot by Dot <Pt par Pt>,...
- Page 44 Commande du moniteur par un PC (RS-232C) Fonction Commande Direction Paramètre Réponse Contenu de la commande/de la réponse COLOR GAMMA GAMM 0-2 0 : 1,8, 1 : 2,2, 2 : 2,4 (avec l’entrée PC) ADJUSTMENT 0 : LIGHT 2 <LUMINEUX 2>, 2 : DARK <SOMBRE> (avec l’entrée AV) <AJUSTEMENT 4-6 4 : USER <UTIL>, 5 : 2,0, 6 : STD <NORM>...
- Page 45 Commande du moniteur par un PC (RS-232C) Menu SETUP <INSTALLATION> Fonction Commande Direction Paramètre Réponse Contenu de la commande/de la réponse DATE/TIME SETTING DATE AABBCCDDEE AABBCCDDEE AA : Année, BB : Mois, CC : Jour, DD : Heure, EE : Minute <RÉGLAGE DATE/HEURE>...
- Page 46 Commande du moniteur par un PC (RS-232C) Menu MONITOR <MONITEUR> Fonction Commande Direction Paramètre Réponse Contenu de la commande/de la réponse MONITOR <MONITEUR> STDR 0-1 0: LANDSCAPE <PAYSAGE>, 1: PORTRAIT OSD H-POSITION <OSD POSITION H> OSDH 0-100 0-100 OSD V-POSITION <OSD POSITION V> OSDV 0-100 0-100...
- Page 47 Commande du moniteur par un PC (RS-232C) Fonction Commande Direction Paramètre Réponse Contenu de la commande/de la réponse PIP MODES <PIP MODE> MWIN 0-3 0 : OFF, 1 : PIP, 2 : PbyP, 3 : PbyP2 PIP SIZE MPSZ 1-64 1-64 PIP POS LA DIRECTION LA...
- Page 48 Commande du moniteur par un PC (RS-232C) Autres Fonction Commande Direction Paramètre Réponse Contenu de la commande/de la réponse ○ VOLUME VOLM 0-31 0-31 CAPTEUR DE TEMPÉRATURE DSTA 0 Température interne normale 1 La température interne anormale s’est produite et le moniteur est en mode veille 2 La température interne anormale s’est produite (Pour supprimer les informations ●...
- Page 49 Commande du moniteur par un PC (LAN) Paramètres de connexion à un Votre moniteur peut être connecté à un réseau LAN, ce qui permet de le contrôler depuis un PC, lui-même connecté à un réseau LAN réseau LAN. Vous pouvez également configurer le moniteur de manière Définissez l’adresse IP et le masque de sous-réseau du à...
- Page 50 Commande du moniteur par un PC (LAN) ■ Réglages des paramètres sur un PC 7. Modifiez provisoirement l’adresse IP et le masque de sous- réseau. Une fois le moniteur connecté à un PC, vous pouvez Utilisez les réglages suivants pour accéder au moniteur configurer les paramètres LAN directement sur le PC. neuf.
- Page 51 Commande du moniteur par un PC (LAN) Contrôle du moniteur par le biais d’un PC 5. Cliquez sur “LAN SETUP” dans le menu NETWORK. Conseils • Pour activer la sécurité sur le moniteur, définissez un nom d’utilisateur et un mot de passe. (Voir à la page 53.) ■ F onctionnement de base Vous utilisez Internet Explorer sur un PC connecté...
- Page 52 Commande du moniteur par un PC (LAN) ■ INFORMATION ■ ADJUSTMENT Permet d’afficher des informations relatives à ce moniteur. Vous pouvez régler ces paramètres qui sont également disponibles dans le menu du moniteur. • SCREEN (Voir à la page 26.) • PICTURE (Voir aux pages 27 à 28.) •...
- Page 53 Commande du moniteur par un PC (LAN) ■ NETWORK (LAN SETUP) ■ NETWORK (SECURITY) Cet écran vous permet de définir les paramètres nécessaires Cet écran vous permet de régler les paramètres de sécurité. quand le moniteur est connecté à un réseau local. USER NAME / PASSWORD DHCP CLIENT Permet de définir un nom d’utilisateur et un mot de passe Si votre réseau LAN est doté...
- Page 54 Commande du moniteur par un PC (LAN) ■ NETWORK (GENERAL) ■ MAIL (ORIGINATOR) Cet écran vous permet de spécifier les paramètres généraux Cet écran vous permet de configurer l’e-mail envoyé du réseau local. périodiquement ou en cas d’erreur du moniteur. Les paramètres dépendent de la configuration de votre réseau LAN.
- Page 55 Commande du moniteur par un PC (LAN) ■ MAIL (RECIPIENT) ■ MAIL (PERIODICAL) Cet écran vous permet de spécifier les destinataires de l’e-mail Quand l’option PERIODICAL de CONDITION dans MAIL envoyé périodiquement ou en cas d’erreur du moniteur. (RECIPIENT) est cochée, spécifiez la date et l’heure d’envoi de l’e-mail.
- Page 56 Commande du moniteur par un PC (LAN) ■ SNMP Attention Permet de configurer les paramètres relatifs au SNMP. • Après avoir défini le SNMP, cliquez sur [Switch the main power of monitor off and on now.] ou mettez le moniteur hors tension puis sous tension à nouveau à l’aide de l’interrupteur d’alimentation.
- Page 57 Commande du moniteur par un PC (LAN) [Fonctions avancées] Contrôle par invite de commande Vous pouvez contrôler le moniteur à l’aide des commandes RS-232C (voir page 42) via le logiciel de la borne et les autres applications appropriées. Pour utiliser cette fonction, établissez la connexion au moniteur via Internet Explorer.
- Page 58 • Le matériel a un problème. Mettez hors tension le moniteur • Le signal d’entrée est-il compatible avec ce moniteur ? (Voir et demandez à votre revendeur SHARP la réparation. à la page 62.) (Lorsque le paramètre STATUS ALERT <ALERTE D’ÉTAT>...
- Page 59 - La température interne s’élève rapidement si la poussière s’accumule à l’intérieur du moniteur ou autour des ouvertures de ventilation. Dépoussiérez le moniteur autant que possible. Demandez à un revendeur SHARP de quelle manière la poussière intérieure peut être éliminée.
- Page 60 LOW POWER <BASSE CONSOMMATION>: 0,5 W. SHARP se réserve le droit d’apporter sans préavis des modifications à la présentation et aux caractéristiques des appareils afin d’amélioration. Les valeurs indiquées dans ce document sont les valeurs nominales des appareils de série mais de légères différences peuvent être constatées d’un appareil à...
- Page 61 Lors du montage du moniteur, assurez-vous d’utiliser un support de montage mural qui soit conforme à la méthode de montage compatible avec VESA. SHARP recommande l’utilisation des vis M6 et de les serrer. Remarquez que la profondeur des trous des vis du moniteur est de 10 mm. Relâcher le montage peut causer la chute du produit, entraînant des blessures sérieuses pour les personnes aussi bien que des dommages au produit.
- Page 62 Caractéristiques nTableau des fréquences de signaux compatibles (PC) Numérique Fréquence Analogique Résolution de l’écran Hsync Vsync du point (D-SUB/DVI-I) DisplayPort DVI-I HDMI VESA 640 × 480 640 × 480 31,5kHz 60Hz 25,175MHz 37,9kHz 72Hz 31,5MHz 37,5kHz 75Hz 31,5MHz 800 × 600 800 ×...
- Page 63 Caractéristiques Broches de la borne d’entrée DVI-I Broches de la borne d’entrée PC/AV HDMI (DVI-I à 29 broches) (Connecteur HDMI Fonction Fonction Fonction Fonction TMDS donnée 2+ TMDS horloge blindage TMDS donnée 2- 16 Détection connexion à chaud TMDS données 2 blindages TMDS horloge- TMDS donnée 2+ 17 TMDS donnée 0-...
- Page 64 Caractéristiques Broches de la borne de sortie DVI-D Broches de la borne de sortie RS-232C (DVI-D à 24 broches) (D-sub à 9 broches) Fonction Fonction Fonction Fonction TMDS donnée 2- N.C. N.C. N.C. TMDS donnée 2+ +5 V Donnée reçue N.C.
- Page 65 Précautions pour le montage (À l’attention des revendeurs et techniciens SHARP) • L’installation, le démontage ou le déplacement du moniteur doit être fait par 2 personnes ou plus. • Veillez à utiliser un support mural conçu ou prévu pour la fixation du moniteur.
- Page 66 PN-V551-V550 Me FR15M(1)
