Si un composant venait à manquer, veuillez contacter votre revendeur.
 Moniteur à cristaux liquides : 1
 Serre-câbles : 2
 Cordon d'alimentation
 CD-ROM (Utility Disk pour Windows) : 1
 Mode d'emploi : 1
* Sharp Corporation détient les droits d'auteur du programme de l'Utility Disk. Veuillez ne pas le reproduire sans autorisation de la société.
* Pensez à votre environnement !
Ne pas jeter les piles avec les ordures ménagères, exige un traitement spécial.

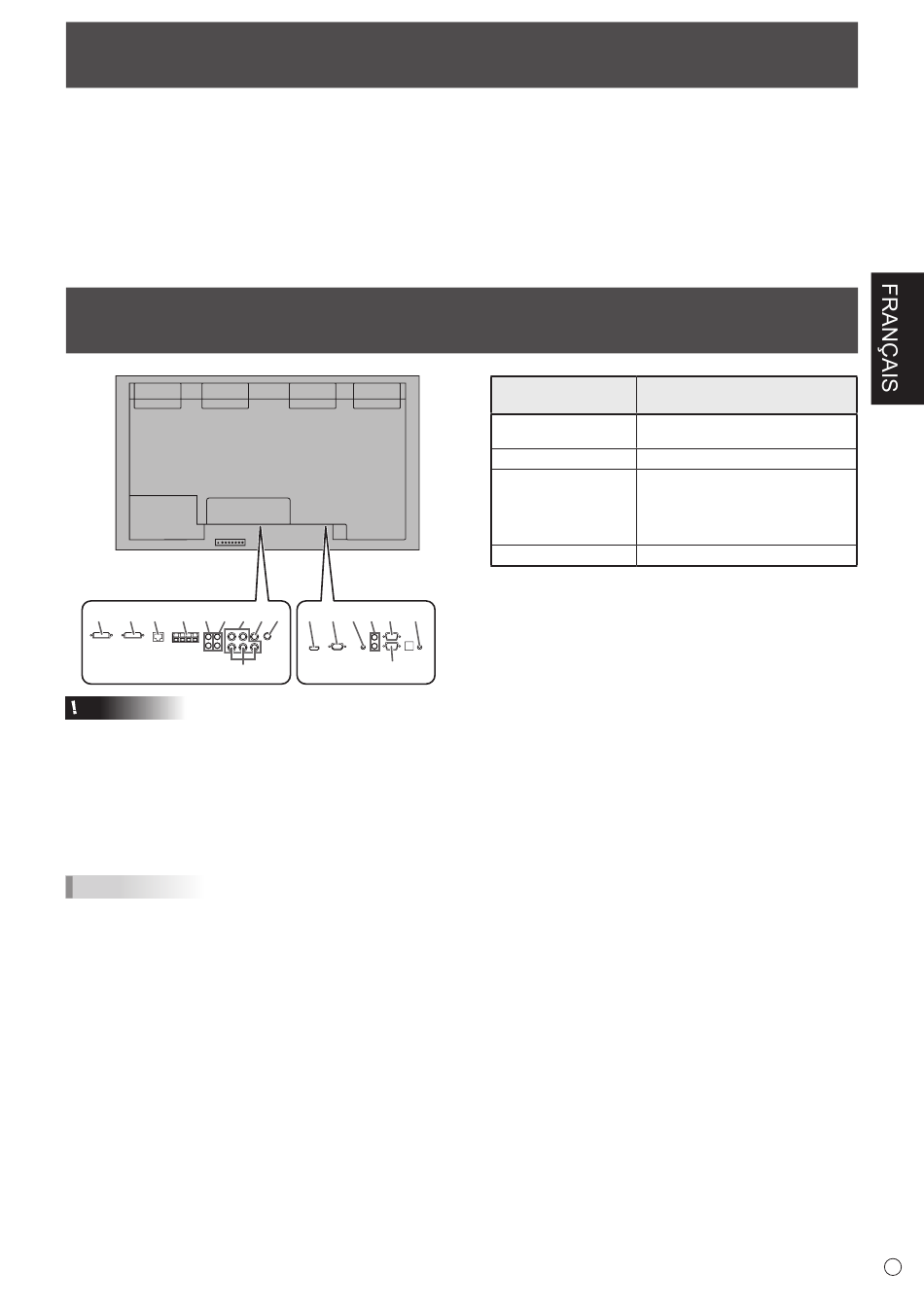

Connexion de périphériques
Lorsque le PN-ZB02 (optionnel)
est raccordé
8
9
10
11
12
13
14
15
Attention
• Veillez à bien mettre hors tension l'interrupteur principal
puis débranchez la prise de l'alimentation secteur avant de
connecter ou de déconnecter les câbles. Lisez également
le manuel de l'équipement à connecter.
• Veillez à ne pas confondre la borne d'entrée avec la borne de
sortie quand vous connectez les câbles. En confondant les
câbles branchés aux bornes d'entrée et de sortie, vous pouvez
causer des dysfonctionnements et d'autres problèmes.
• N'utilisez pas de câble ayant un terminal endommagé ou
déformé. Cela pourrait causer des dysfonctionnements.
Conseils
• Les images peuvent ne pas s'afficher correctement selon
l'ordinateur (carte vidéo) connecté.
• Un écran de 1 920 x 1 080 de résolution peut ne pas être affiché
correctement sur PC RGB <PC RVB>. Dans ce cas, vérifiez les
réglages de votre ordinateur (carte vidéo) pour contrôler que
les signaux d'entrée sont conformes aux spécifications de ce
moniteur. (Voir le GUIDE DE L'UTILISATEUR.)
• S'il y a une case à cocher pour désactiver EDID sur le
panneau de commande d'affichage, cochez le quand vous
utilisez PC RGB <PC RVB>.
• Utilisez le réglage automatique de l'écran lorsque vous
affichez un écran de PC pour la première fois en utilisant PC
D-SUB ou PC RGB <PC RVB>, ou lorsque vous changez
le réglage du PC. L'écran est réglé automatiquement quand
SELF ADJUST <AUTORÉGLAGE> dans le menu OPTION
<OPTIONS> est réglé sur ON.
• Si la sortie audio provenant du périphérique de lecture est
connectée directement à des haut-parleurs ou à d'autres
appareils, la vidéo affichée sur le moniteur peut être
décalée par rapport à l'audio. L'audio doit être reproduit
par ce moniteur, en connectant le périphérique de lecture à
l'entrée audio du moniteur, et en connectant la sortie audio
du moniteur aux haut-parleurs ou aux autres appareils.
• Les bornes d'entrée audio utilisées dans chaque mode
d'entrée sont paramétrées d'origine comme suit.

Composants fournis

16
17
1
2 3 4 5
7
6
 Protection de trou : 4
 Vis des poignées (courtes) : 4
 Façade (longues/courtes) : 2 de chaque
 Instructions pour la fixation de la façade : 1
Borne d'entrée audio
Mode d'entrée
(paramètre d'origine)
PC D-SUB, PC DVI-D,
Borne d'entrée audio
PC RGB < PC RVB>
AV DVI-D
Borne d'entrée audio 1
AV COMPONENT
<AV COMPOSANT>,
AV S-VIDEO
Borne d'entrée audio 2
<AV S-VIDÉO>,
AV VIDEO <AV VIDÉO>
PC HDMI, AV HDMI
Borne d'entrée PC/AV HDMI
1. Borne d'entrée PC/AV HDMI
• Utilisez un câble HDMI (conforme à la norme HDMI), en
vente dans le commerce.
• Choisissez HDMI dans le sous-menu INPUT SELECT
<SÉLECTION D'ENTRÉE> du menu OPTION
<OPTIONS>, selon le périphérique à connecter.
• Sélectionnez la borne d'entrée audio à utiliser, PC
HDMI ou AV HDMI dans le paramètre AUDIO SELECT
<SÉLECTION ENTRÉE AUDIO> du menu OPTION
<OPTIONS>. Lorsque le paramètre HDMI est sélectionné,
le branchement sur la borne d'entrée audio n'est pas
nécessaire.
2. Borne d'entrée PC D-sub
• Lorsque le PN-ZB02 (optionnel) est raccordé, sélectionnez
la borne d'entrée audio à utiliser dans le paramètre PC-
D-SUB du sous-menu AUDIO SELECT <SÉLECTION
ENTRÉE AUDIO> du menu OPTION <OPTIONS>.
3. Borne d'entrée audio
• Utilisez un câble sans résistance.
• Lorsque le PN-ZB02 (optionnel) est raccordé, définissez
la borne d'entrée audio utilisée pour chaque mode d'entrée
dans le paramètre AUDIO SELECT <SÉLECTION
ENTRÉE AUDIO> du menu OPTION <OPTIONS>.
4. Bornes de sortie audio
• La sortie audio varie selon le mode d'entrée.
• Le volume sonore de la sortie audio peut être réglé en
définissant le paramètre AUDIO OUTPUT(RCA) <SORTIE
AUDIO(RCA)> du menu OPTION <OPTIONS>.
• Il n'est pas possible de régler la sortie audio provenant
des bornes de sortie audio à l'aide du menu AUDIO.
5. Borne de sortie RS-232C
6. Borne d'entrée RS-232C
• Vous pouvez contrôler le moniteur à partir d'un PC en
raccordant un câble direct RS-232, en vente dans le
commerce, entre ces bornes et le PC.
• Lorsque vous utilisez le récepteur de télécommande
PN-ZR01 (optionnel) pour contrôler plusieurs moniteurs à
l'aide de la télécommande, connectez plusieurs moniteurs
en série à l'aide d'un câble direct RS-232 disponible dans
le commerce. (Voir à la page 9.)
7. Borne du récepteur de télécommande
• Permet de connecter le boîtier du capteur de
télécommande du récepteur de télécommande PN-ZR01
(optionnel). (Voir à la page 9.)
7
