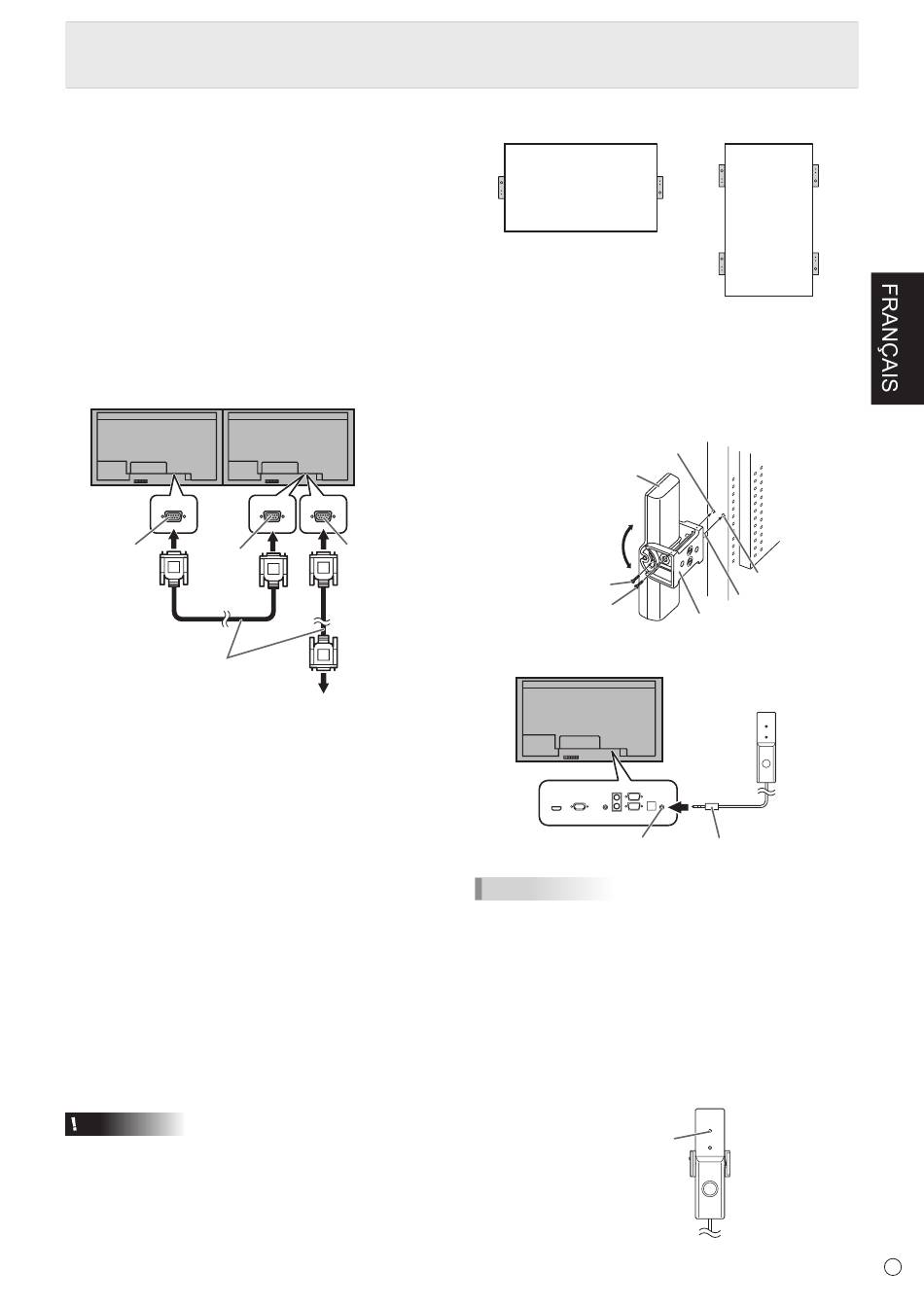

■ Connexion avec le câble RS-232
Si vous connectez le moniteur en série à l'aide d'un câble
RS-232, les boutons du moniteur maître (moniteur principal)
permettent de copier les réglages sur le moniteur esclave
(moniteur supplémentaire) et il est possible de contrôler
tous les moniteurs depuis le moniteur maître. Un numéro
d'identification spécifique doit être affecté à chaque moniteur.
1. Branchez les moniteurs dans l'ordre.
Le premier moniteur sera défini comme étant le moniteur
maître (moniteur principal) et le second ainsi que les suivants
seront les moniteurs esclaves (moniteurs supplémentaires).
Reliez la borne de sortie RS-232C du premier moniteur
(maître) et la borne d'entrée RS-232C du second moniteur
(esclave) à l'aide d'un câble (direct) RS-232.
Connectez de la même manière le troisième et les
moniteurs suivants.
Il est possible de raccorder jusqu'a 25 moniteurs. (En
fonction de la longueur du câble utilisé et des conditions
environnantes.)
Premier moniteur: maître Second moniteur: esclave
Borne
Borne de sortie
d'entrée
RS-232C
RS-232C
Câble direct RS-232
(en vente dans le commerce)
Troisième moniteur: à brancher sur le port
2. Définissez le numéro d'identification.
Contrôlez le système à l'aide des boutons à l'arrière du
moniteur maître.
Si vous réglez sur AUTO ASSIGN ID No. <ATTRIBUTION
AUTO ID NO.> le paramètre ON, situé dans le menu du
moniteur, un numéro d'identification sera automatiquement
attribué aux différents moniteurs, en partant du moniteur
maître. (Voir le GUIDE DE L'UTILISATEUR.)
Une fois le récepteur de télécommande (optionnel)
connecté, vous pouvez contrôler les moniteurs à l'aide de
la télécommande.
■ Connexion au récepteur de télécommande
(optionnel)
Le récepteur de télécommande PN-ZR01 (optionnel) est
nécessaire pour pouvoir contrôler le moniteur à l'aide de la
télécommande.
• Permet de contrôler un moniteur spécifique ou de contrôler tous
les moniteurs à l'aide de la télécommande du premier moniteur.
• Permet de contrôler jusqu'à 25 moniteurs.
• Branchez les moniteurs en série à l'aide d'un câble RS-232.
Fixez le boîtier du capteur de télécommande, comme illustré
ci-dessous.
* La fixation du boîtier du capteur de la télécommande du côté
gauche oblige à l'installer la tête en bas (le connecteur se trouve en
haut) : il est donc recommandé de l'installer du côté droit.
Attention
• Lors de la fixation du boîtier du capteur de télécommande,
ETEIGNEZ l'interrupteur principal.
• A l'exception du câble de raccordement du boîtier du capteur
de télécommande, n'insérez pas d'autre câble dans la borne
du récepteur de télécommande. De plus, ne raccordez aucun
autre câble de raccordement complété d'une rallonge avec
des câbles disponibles dans le commerce.
1. Insérez l'ergot anti-rotation du bras de fixation dans le
trou anti-rotation du moniteur.
2. Fixez le trou de réglage de l'angle du support du
moniteur à l'aide de la vis de montage.
3. Réglez l'angle du boîtier du capteur de télécommande
et fixez ce dernier à l'aide de la vis de fixation de
manière à ce qu'il reçoive avec précision les signaux
transmis par la télécommande.
Borne de sortie
RS-232C
Vis de montage (courte)
4. Insérez le câble de connexion du boîtier du capteur
de télécommande dans la borne du récepteur de
télécommande.
d'entrée RS-232C du
moniteur esclave
Conseils
• Lorsque le boîtier du capteur de télécommande est
connecté, il est possible d'utiliser le capteur de luminosité.
La luminosité de l'écran est ajustée automatiquement en
fonction des conditions d'éclairage et de la luminosité
ambiante. (Voir le GUIDE DE L'UTILISATEUR.)
• Selon le lieu d'emplacement ou les conditions
environnantes, le boîtier du capteur de télécommande
peut être affecté par la luminosité de l'écran de l'appareil
principal et le capteur de luminosité peut répondre.
• Ne pas installer le boîtier du capteur de télécommande
dans des zones extrêmement lumineuses ou sombres.
Le capteur de luminosité peut ne pas fonctionner
correctement.
Connexion de périphériques
Pour le moniteur en
position horizontale
Trou de réglage de
l'angle du support
Boîtier du capteur
de télécommande
Réglage de
l'angle
Vis de fixation
Borne du récepteur
de télécommande
Capteur de
luminosité
Pour le moniteur en
position verticale
Trou anti-rotation
Ergot anti-rotation
Bras de fixation
Boîtier du capteur
de télécommande
Connection Câble
de connexion
