Conexiones
Conexión de múltiples monitores
Los monitores pueden alinearse y utilizarse como si se tratara
de una gran pantalla.

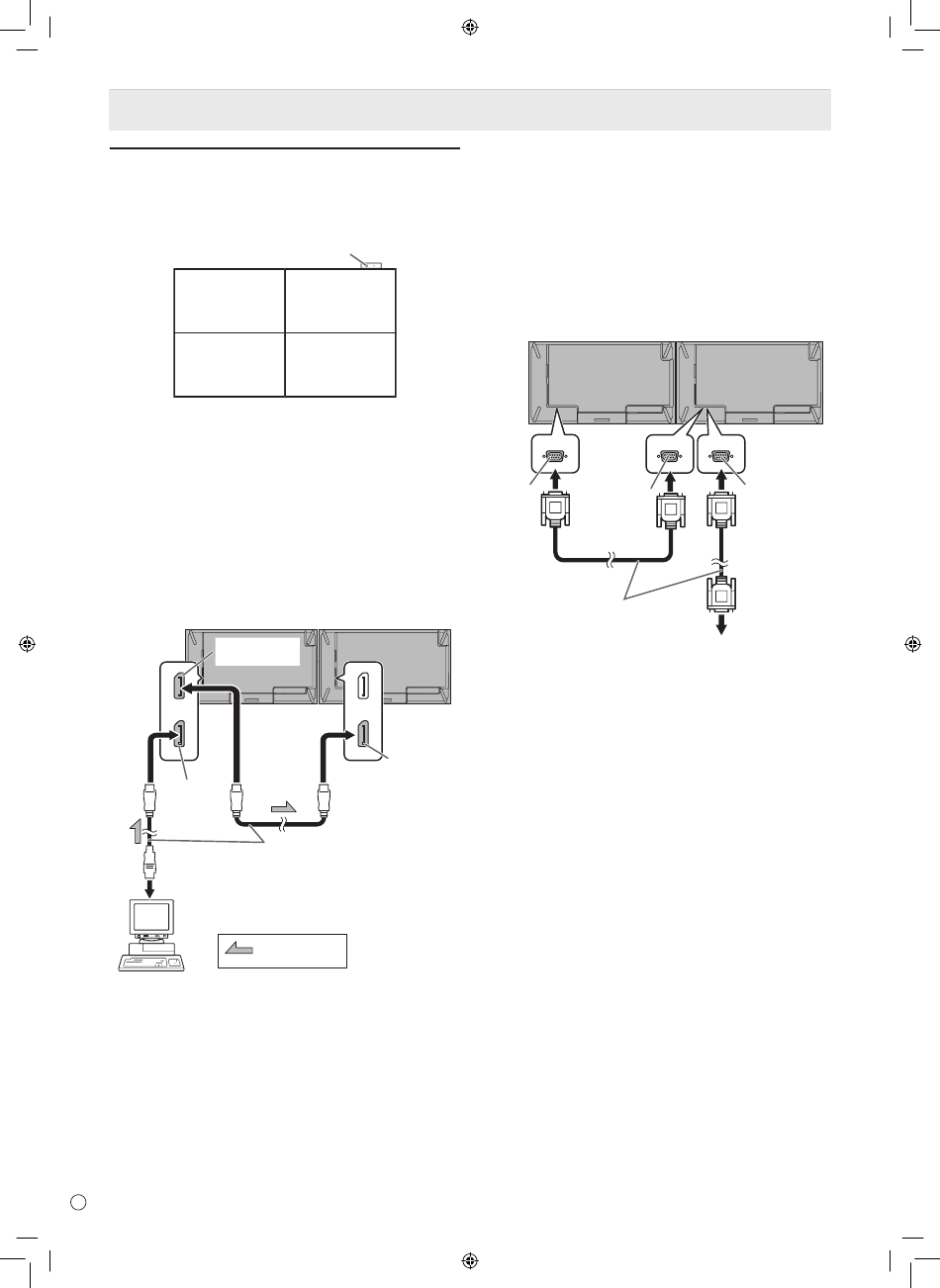

[Ejemplo]
Cajetín del sensor de control remoto
(suministrado con el kit PN-ZR02 (opcional))
Segundo monitor
Esclavo
(unidad de expansión)
Número de ID: 2
Tercer monitor
Esclavo
(unidad de expansión)
Número de ID: 3
* Instale siempre el cajetín del sensor de control remoto en
el monitor maestro.
nConexión con cable de vídeo
Pueden conectarse hasta 25 monitores* en una cadena de
conexión en serie.
*: Hasta 4 monitores cuando la señal de vídeo está codificada
con HDCP.
Hasta 4 monitores cuando el modo de entrada del primer
monitor es D-SUB[COMPONENT] <D-SUB[COMPONENTE]>.
Hasta 2 monitores cuando el modo de entrada del primer
monitor es DisplayPort (MST).
Primer monitor
Terminal de
salida DisplayPort
Terminal
de entrada
DisplayPort
A terminal de salida DisplayPort
6
S
Primer monitor
Maestro
(unidad principal)
Número de ID: 1
Cuarto monitor
Esclavo
(unidad de expansión)
Número de ID: 4
Segundo monitor
Terminal
de entrada
DisplayPort
Cable de DisplayPort
que sea compatible con 4K
(de venta en comercios)
muestra el flujo
de la señal
nConexión con cable RS-232
Si conecta el monitor en serie mediante cables RS-232, los
ajustes se copian del monitor maestro (unidad principal) al
monitor esclavo (unidad de expansión), y el control de todos
los monitores podrá hacerse a través del uso del maestro.
Conecte los cables RS-232 por orden, comenzando por el
primer monitor (monitor maestro).
Si los monitores se conectan en un orden distinto, tal vez no
puedan utilizarse.
Primer monitor: maestro
Terminal
Terminal
de salida
de entrada
RS-232C
RS-232C
Cable recto RS-232
(de venta en comercios)
Tercer monitor: se conecta al terminal
de entrada RS-232C del esclavo
Conecte del mismo modo al tercero y a los monitores
siguientes.
Es posible conectar hasta 25 monitores (dependiendo de la
longitud del cable utilizado y del entorno circundante).
Será necesario configurar cada número de ID en el monitor.
Lleve a cabo el control con los botones laterales traseros del
monitor maestro.
Para asignar automáticamente números de ID en orden
desde el primario, defina AUTO ASSIGN ID No. <AUTO
ASIGNACIÓN NO. ID> como ON <SÍ> en ID SETTING
<AJUSTE ID> del menú SETUP <INSTALACIÓN>.
Segundo monitor: esclavo
Terminal
de salida
RS-232C
