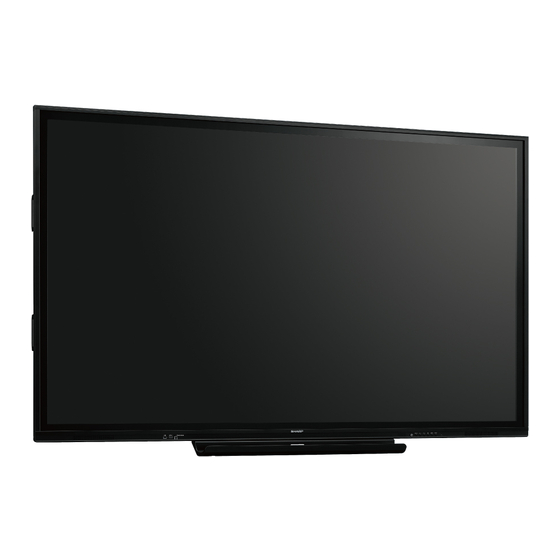

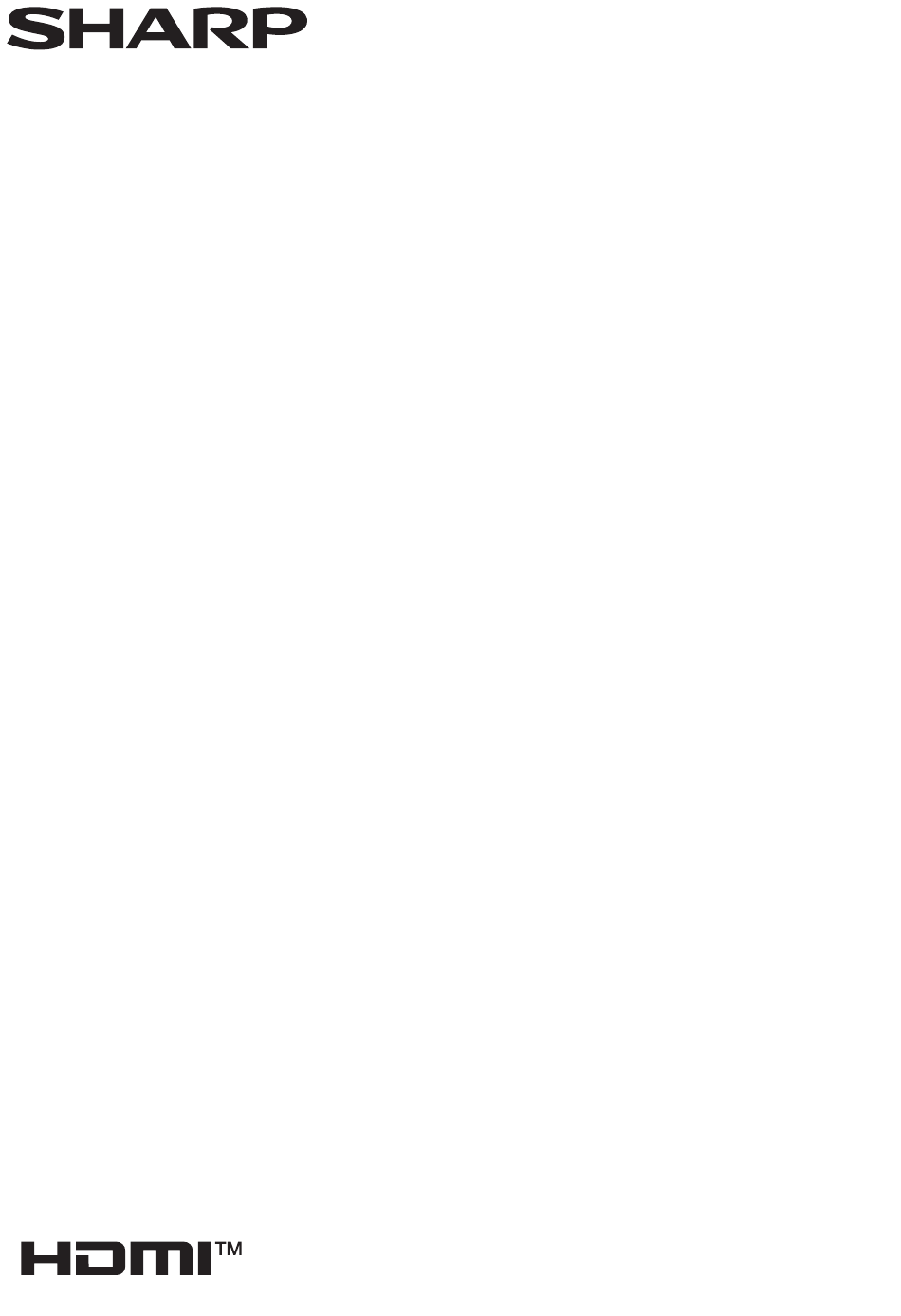

- Page 1 PN-86HC1 PN-75HC1 PN-65HC1 MONITEUR LCD MODE D’EMPLOI...
-
Page 2: Information Sur La Mise Au Rebut De Cet Équipement Et De Ses Piles
Si l’équipement a été utilisé dans le MILIEU PROFESSIONNEL, entrez s’il vous plaît en contact avec votre revendeur SHARP qui vous informera de la procédure existante. A cette fin, vous pourriez être facturé pour les dépenses résultant de cette collecte. Les petits équipements (et les faibles quantités) pourrait être collectés par votre déchèterie. Pour l’Espagne : entrez s’il vous plaît en contact avec le système de collecte établi ou votre collectivité... -
Page 3: Informations Importantes
INFORMATIONS IMPORTANTES AVERTISSEMENT : POUR RÉDUIRE LE RISQUE D’INCENDIE OU DE DÉCHARGE ÉLECTRIQUE, NE PAS EXPOSER CE PRODUIT À LA PLUIE OU À LA POUSSIÈRE. Le symbole représenté par l’éclair à la tête en ATTENTION pointe de flèche à l’intérieur d’un triangle, est placé... -
Page 4: Cher Client
CHER CLIENT Nous vous remercions d’avoir acheté cet appareil SHARP à écran LCD. Afin de garantir le bon fonctionnement de ce moniteur, nous vous conseillons de lire attentivement cette brochure et de la conserver pour toute référence ultérieure. PRÉCAUTIONS DE SÉCURITÉ... -
Page 5: Précautions De Sécurité (Suite)
PRÉCAUTIONS DE SÉCURITÉ (Suite) 19. Piles — Une utilisation incorrecte des piles peut les faire éclater ou prendre feu. Une pile qui fuit peut causer des corrosions dans l’équipement, des salissures aux mains ou abîmer vos vêtements. Afin d’éviter ces problèmes, assurez-vous que les précautions suivantes sont appliquées : • Utilisez seulement des piles prescrites. -
Page 6: Conseils Et Mesures De Sécurité
- Ne frottez pas, ne grattez pas le moniteur avec un objet dur. pas dessus et ne le pliez pas de manière excessive. De - Il faut savoir que la SHARP Corporation décline toute responsabilité même, n’ajoutez pas de rallonges. Tout endommagement en cas d’erreurs commises durant l’utilisation par le client ou par... -
Page 7: Précautions Pour Le Montage
être • La température de fonctionnement du moniteur peut être fait par un revendeur agréé par SHARP. Vous ne devez différente de celle des accessoires additionnels recommandés jamais tenter de faire ce travail vous-même. Notre société... -
Page 8: Table Des Matières
Fonctionnement de base ..........20 Caractéristiques ............44 Droits de propriété intellectuelle et autres droits ..49 À propos de l’écran d’accueil du mode APPLICATION ...20 Utilisation de la télécommande ........21 Précautions pour le montage (À l’attention des revendeurs et techniciens SHARP) ...50... -
Page 9: Composants Fournis
CD-ROM (Utility Disc pour Windows) : 1 Manuel d’Installation : 1 * SHARP Corporation détient les droits d’auteur du programme de l’Utility Disc. Veuillez ne pas le reproduire sans autorisation de la société. * Pensez à votre environnement ! Ne pas jeter les piles avec les ordures ménagères;... -
Page 10: Nomenclature
18. Borne LAN (Voir à la page 13.) les poignées. (PN-86HC1/PN-65HC1 seulement) 19. Ports USB (compatible USB 2.0) (Voir à la page 12.) Consultez votre revendeur SHARP pour retirer les 20. Borne TOUCH PANEL 2 (pour écran tactile) poignées. (Voir à la page 13.) 31. - Page 11 Nomenclature nTélécommande 1. Émetteur de signal 2. Boutons de commandes (Voir à la page 21.)
-
Page 12: Connexion De Périphériques
Connexion de périphériques 9 10 11 12 13 14 1. Ports USB (compatible USB 2.0) (5 V, 500 mA) Attention • Connectez la clé USB au port USB. • Veillez à bien mettre hors tension l’interrupteur principal • Ne pas connecter un périphérique USB autre qu’une clé puis débranchez la prise de l’alimentation secteur avant de USB. connecter ou de déconnecter les câbles. Lisez également • Avant de retirer une clé USB, suivez les étapes de retrait. -
Page 13: Comment Retirer Une Clé Usb
Connexion de périphériques 6. Borne LAN 14. Borne d’entrée mini composant (YPBPR) • Lorsque Power Save Mode <Mode Économie D’Énergie> • Passez le mode d’entrée sur YPBPR. est réglé sur Off, vous pouvez utiliser “Wake on LAN • Un câble de conversion doit être acheté séparément. (Magic Packet)” pour allumer l’alimentation via LAN. • Étant donné que les bornes YPBPR n'ont pas de normes globales, l'affichage à l'écran peut toujours être 7. Borne TOUCH PANEL 2 (pour écran tactile) incorrect même si vous branchez les bornes du câble • Pour utiliser l’écran tactile avec un ordinateur, connectez selon les couleurs. Dans ce cas, essayez d'échanger les... -
Page 14: Raccordement Du Cordon D'alimentation
Raccordement du cordon d’alimentation Attention • Utilisez seulement le cordon d’alimentation fourni avec le moniteur. 1. Mettez hors tension l’interrupteur principal. 2. Raccordez le cordon d’alimentation (fourni) à la borne d’entrée secteur. 3. Raccordez le cordon d’alimentation (fourni) à la prise d’alimentation secteur. Borne d’entrée secteur Cordon d’alimentation Interrupteur principal (fourni) Vers la prise... -
Page 15: Mise En Service De La Télécommande
Mise en service de la télécommande Mise en place des piles Portée de la télécommande 1. Placer votre doigt sur la pièce marquée d’un ▲, puis tirer La portée de la télécommande est d’environ 5 m et l’angle pour enlever le couvercle. de pointage doit être à environ 10° au dessus/au dessous/à droite/à... -
Page 16: Mise Sous Tension Et Hors Tension
Mise sous tension et hors tension Mise sous/hors tension Attention • Mettez sous tension le moniteur d’abord avant de mettre Appuyez sur le bouton POWER pour mettre sous/hors tension. sous tension l’ordinateur ou l’équipement de lecture. Vous pouvez également mettre sous/hors tension en appuyant • Lors de la mise hors tension et de la remise sous tension, sur le bouton MONITOR ON/bouton MONITOR OFF de la ou lorsque vous appuyez sur l’interrupteur principal ou le télécommande. -
Page 17: Action Tactile
Action tactile Action tactile Double-cliquer Même action que le double-clic d’une souris. Touchez rapidement deux fois avec votre doigt/stylet. Les actions tactiles possibles avec ce moniteur diffèrent en fonction du système d’exploitation et de l’application. Les fonctions des actions tactiles sont également différentes. Pour plus d’informations, reportez-vous à... - Page 18 Action tactile nActions avec le doigt Glisser-déplacer Même action que glisser-déplacer avec une souris. Zoom Touchez l’écran avec votre doigt/stylet et déplacez-le sans le Fonction pour un écran gérant les agrandissements/ lever. Une fois le mouvement terminé, levez votre doigt/stylet. réductions.
-
Page 19: Autres Fonctions
Action tactile Mises en garde Rotation Utilisez cette action dans un écran qui est capable de rotation • N’utilisez pas le stylet dans un but autre que pour faire d’image. Appuyez sur le point centre de la rotation avec un fonctionner l’écran tactile. seul doigt. Tout en maintenant que le doigt reste, déplacer un • N’appuyez pas trop fort sur la pointe du stylet. -
Page 20: Fonctionnement De Base
Fonctionnement de base À propos de l’écran d’accueil du mode APPLICATION Cela s’affiche lorsque le mode d’entrée est passé sur APPLICATION. Permet de démarrer File Explorer <Explorateur de fichiers>. (Voir à la page 24.) Permet de démarrer E-board. (Voir à la page 25.) Permet d’afficher la liste des applications. -
Page 21: Utilisation De La Télécommande
Fonctionnement de base Utilisation de la télécommande 5. VOLUME +/- (Réglage du volume) Appuyez sur + ou - pour régler le volume. 6. INFORMATION (INFORMATIONS) En mode d’entrée vidéo (autre qu’APPLICATION), utilisez cette option pour afficher la borne d’entrée et le signal. 7. FUNCTION (FONCTION) Utiliser ceci pour afficher le menu Function <Fonction>. (Voir à... - Page 22 Fonctionnement de base 17. INPUT (ENTRÉE) (sélection du mode d’entrée) Le menu est affiché. Appuyez sur le bouton pour sélectionner le mode d’entrée, puis appuyez sur le bouton ENTER pour entrer. Mode d’entrée Vidéo Audio APPLICATION APPLICATION APPLICATION Borne d’entrée Borne d’entrée HDMI 1 HDMI 1...
- Page 23 Fonctionnement de base nChangement de format de l’image Même quand la dimension de l’écran a changé, l’affichage peut rester le même selon le signal d’entrée. 16:9 Affiche l’image au format 16:9 afin qu’elle remplisse tout l’écran. Utilisez avec des signaux 16:9, tels que 3840 × 2160, 1920 × 1080 ou 1280 ×...
-
Page 24: File Explorer
File Explorer <Explorateur de fichiers> Touchez sur l’écran d’accueil du mode APPLICATION pour démarrer. Permet de sélectionner le support de données. Permet de revenir à l’affichage précédent. Permet de modifier la méthode d’affichage. Vous pouvez trier, créer un dossier, copier/coller un fichier sélectionné, retirer une clé... -
Page 25: E-Board / Note
E-board / Note <Remarque> Vous pouvez utiliser E-board/Note <Remarque> pour dessiner comme sur un tableau blanc. • L es lignes dessinées et les images collées sur le tableau sont traitées dans le logiciel comme un “objet”. • V ous pouvez écrire/dessiner des lettres et des lignes sur l’image qui s’affiche sur ce moniteur. • D ans ces applications, les données d’un écran sont appelées “feuille”. Attention • Lors de la mise hors tension, toutes les données sont perdues. • Veuillez insérer une clé USB dans le port USB arrière lorsque vous enregistrez des données. E-board Touchez E-board sur l’écran d’accueil du mode APPLICATION pour démarrer. Vous pouvez utiliser l’écran comme un tableau blanc. - Page 26 E-board / Note <Remarque> nDessin 1. Sélectionnez la feuille sur laquelle dessiner. Vous pouvez ouvrir un tableau enregistré et charger un arrière-plan. (Voir à la page 25.) Outil Fonction Ajoutez une nouvelle feuille derrière la feuille affichée actuellement. Affichez la feuille précédente. Affiche le nombre de feuilles actuel et le nombre total de feuilles.
-
Page 27: Note
E-board / Note <Remarque> Note <Remarque> Touchez sur le côté de l’écran et touchez dans le menu qui s’affiche pour démarrer. Le tableau apparaît transparent. L’entrée vidéo des bornes HDMI/du logement d’extension ne peut pas être enregistrée. Seulement 1 feuille. • L es lignes dessinées et les images collées sur le tableau sont traitées dans le logiciel comme un “objet”. -
Page 28: Formats Pris En Charge
Lecture de fichiers Vous pouvez lire des fichiers photo, musique et vidéo. Vitesse de Taux Extension Encodage audio transmission d’échantillonnage n Formats pris en charge maximalerate MPEG-1/2/2.5 L3 32/44,1/48kHz 320kbps Les types de fichiers pouvant être lus sont les suivants. *.mpg MPEG-1/2 L2 16kHz - 48kHz... -
Page 29: Opérations Pendant La Lecture
Lecture de fichiers Lecture de fichiers Opérations pendant la lecture nLecture de fichiers Lorsque la lecture démarre, vous pouvez afficher la barre d’opération en bas de l’écran. 1. Permet de démarrer File Explorer <Explorateur de Si la barre d’opération n’apparaît pas, appuyez sur l’écran pour fichiers>... -
Page 30: Affichage Sans Fil
Affichage sans fil • Vous pouvez afficher l’image d’un autre équipement sur le même réseau sur ce moniteur. Connectez le moniteur (avec un adaptateur sans fil connecté) et l’équipement au point d’accès du réseau ou routeur sans fil. Vous pouvez écrire/dessiner des lettres et des lignes sur l’image qui s’affiche sur ce moniteur à l’aide de Note <Remarque>. • Ce moniteur ne peut être utilisé que dans le pays ou la région où vous l’avez acheté. Les chaînes et les fréquences pouvant être utilisées pour le LAN sans fil varient selon le pays et selon la région. -
Page 31: Options De Menu
Options de menu Affichage de l’écran de menu Le réglage de la vidéo et du son et les réglages des différentes fonctions sont activés. Cette section décrit la manière d’utiliser les options de menu. Voir à la page 32 pour les détails de chacune des options de menu. Attention • Ne mettez pas l’interrupteur principal en position arrêt pendant que l’affichage des éléments du menu. -
Page 32: Menu Vidéo
Options de menu Menu vidéo Passez sur un mode d’entrée vidéo (autre qu’APPLICATION) et appuyez sur le bouton MENU pour afficher le menu. nPicture <Image> Picture Mode <Mode Image> Les réglages vidéo peuvent être modifiés pour correspondre à la scène. STD (Standard) / Vivid / High Illuminance Contrast <Contraste>... - Page 33 Options de menu nSound <Son> Sound Mode <Mode Son> Les réglages du son peuvent être modifiés pour correspondre à la scène. Standard / Music <Musique> / Movie <Cinéma> / Sports / User <Util> Bass <Graves> Règle le volume des graves. Vous pouvez régler cette option lorsque le Sound Mode est User.
- Page 34 Options de menu Power Save Mode <Mode Économie D’Énergie> Lorsque Off est sélectionné, état de veille est le maintien de la connexion au reseau. Wake on LAN est activé. À noter, toutefois, que la consommation d’énergie est plus importante en état de veille. Lorsque On est sélectionné, état de veille est le mode veille.
-
Page 35: Menu Système
Options de menu Menu système Touchez sur le côté de l’écran et touchez . En mode APPLICATION, vous pouvez également appuyer sur le bouton MENU sur le moniteur ou la télécommande pour afficher le menu. nNetwork <Réseau> Ethernet Définissez si vous souhaitez utiliser ou non une borne LAN. Définissez l’adresse IP, le masque de sous-réseau et d’autres paramètres. Get IP address automatically <Obtenir une adresse IP automatiquement>... -
Page 36: Réglages Pour L'affichage D'écran D'ordinateur
Options de menu Réglages pour l’affichage d’écran d’ordinateur nRéglage automatique Quand vous utilisez la D-SUB pour afficher un écran d’ordinateur pour la première fois, ou quand vous changez le réglage d’ordinateur, utilisez le réglage automatique de l’écran. 1. Commutez l’entrée sur D-SUB et affichez la mire de réglage. -
Page 37: Réglage Des Restrictions Des Fonctions (Function )
Réglage des restrictions des fonctions (Function <Fonction>) Vous pouvez limiter les opérations. 1. Appuyez sur le bouton FUNCTION, puis sur le bouton MENU pendant 10 secondes. Function RC Lock Monitor Lock 2. Sélectionnez et réglez les options. RC Lock <Verrouillage Télécommande> Vous pouvez désactiver les boutons de télécommande. -
Page 38: Commande Du Moniteur Par Un Ordinateur (Rs-232C)
Commande du moniteur par un ordinateur (RS-232C) Conditions de communication Vous pouvez commander ce moniteur à partir d’un ordinateur via le port RS-232C (port COM) sur le ordinateur. Faites les réglages de communication RS-232C du ordinateur Raccordement d’un ordinateur pour qu’ils correspondent aux réglages de communication du moniteur comme suit : Connectez le câble direct RS-232 entre le port COM du Débit en bauds 9600bps... - Page 39 Commande du moniteur par un ordinateur (RS-232C) nFormat des codes de réponse nIntervalle de communication Lorsqu’une commande a été exécutée correctement • Après le renvoi de OK ou ERR, vous devez envoyer les commandes suivantes. Code retour Pour régler l’expiration du délai, spécifiez 10 secondes ou , 0A un temps plus long.
-
Page 40: Tableau Des Commandes Rs-232C
Commande du moniteur par un ordinateur (RS-232C) Tableau des commandes RS-232C Comment lire le tableau des commandes Commande : Champ commande (Voir à la page 38.) Direction : W Quand le “Paramètre” est réglé dans le champ paramètre (voir à la page 38), la commande fonctionne de la manière décrite dans la colonne “Contenu de la commande/de la réponse”. - Page 41 Commande du moniteur par un ordinateur (RS-232C) Autres Fonction Commande Direction Paramètre Réponse Contenu de la commande/de la réponse INFORMATION Modéle INF1 Valeur (INFORMATIONS) No. de série SRNO Valeur ALL RESET <TOTAL RESET> RSET ALL RESET <TOTAL RESET> BACKLIGHT OFF <ECRAN NOIR> BOMD Éteindre le rétroéclairage Allumer le rétroéclairage...
-
Page 42: Dépannage
Dépannage En cas de problème avec l’affichage, veuillez vous référer aux La vidéo provenant de la borne d’entrée HDMI ne s’affiche conseils de dépannage suivants, avant d’appeler le service pas correctement. après-vente. • Le câble HDMI prend-t-il en charge 4K et est-il conforme à la norme HDMI? Le moniteur ne fonctionnera pas avec des Il n’y a pas d’image ou de son. - Page 43 - La température interne s’élève rapidement si la poussière s’accumule à l’intérieur du moniteur ou autour des ouvertures de ventilation. Dépoussiérez le moniteur autant que possible. Demandez à un revendeur SHARP de quelle manière la poussière intérieure peut être éliminée.
-
Page 44: Caractéristiques
En outre, vérifiez les pré-requis de l’ordinateur et des autres périphériques à connecter, et assurez-vous que tous les pré-requis sont satisfaits. Lorsqu’une option est installée dans le logement d’extension. Si elle n’est pas installée, PN-86HC1: 420 W, PN-75HC1: 360 W, PN-65HC1: 200 W. - Page 45 Lors du montage du moniteur, assurez-vous d’utiliser un support de montage mural qui soit conforme à la méthode de montage compatible avec VESA. SHARP recommande l’utilisation des vis M8 et de les serrer. Remarquez que la profondeur des trous des vis du moniteur est de 12 mm (PN-65HC1: 15 mm). Relâcher le montage peut causer la chute du produit, entraînant des blessures sérieuses pour les personnes aussi bien que des dommages au produit.
- Page 46 Caractéristiques nTableau des fréquences de signaux compatibles (ordinateur) Numérique Analogique Résolution de l’écran Hsync Vsync Fréquence (D-sub) HDMI VESA 640 × 480 31,5kHz 60Hz 25,175MHz 37,9kHz 72Hz 31,5MHz 37,5kHz 75Hz 31,5MHz 800 × 600 35,1kHz 56Hz 36,0MHz 37,9kHz 60Hz 40,0MHz 48,1kHz 72Hz 50,0MHz...
- Page 47 Caractéristiques nTableau des fréquences de signaux compatibles (AV) Résolution de l’écran Fréquence HDMI Composant 4096 × 2160p 24Hz 25Hz Oui * 30Hz Oui * 50Hz * 59,94Hz 60Hz 3840 × 2160p 24Hz 25Hz 30Hz 50Hz * 59,94Hz 60Hz 1920 × 1080p 24Hz 50Hz * 59,94Hz...
- Page 48 Caractéristiques nChaînes pouvant être utilisées sur le LAN sans fil Bande de fréquence Standard Chaîne (fréquence centrale) EUROPEAN COUNTRIES IEEE802.11b/g/n 1-13ch 2412-2472MHz (PAYS EUROPÉENS) IEEE802.11ac/a/n 36/40/44/48/52/56/60/64ch 5180-5320MHz HONG KONG 100/104/108/112/116/120/124/128/132/136/140ch 5500-5700MHz OMAN PHILIPPINES SAUDI ARABIA (ARABIE SAOUDITE) SINGAPORE (SINGAPOUR) SOUTH AFRICA (AFRIQUE DU SUD) SRI LANKA THAILAND (THAÏLANDE)
-
Page 49: Droits De Propriété Intellectuelle Et Autres Droits
Informations sur la licence logicielle de ce produit Composition logicielle Le logiciel inclus dans ce produit est composé de divers composants logiciels dont les copyrights appartiennent à SHARP ou à des tiers. Logiciels développés par SHARP et logiciels Open Source Les copyrights des composants logiciels et divers documents associés inclus avec ce produit, qui sont développés ou rédigés... -
Page 50: Précautions Pour Le Montage (À L'attention Des Revendeurs Et Techniciens Sharp)
Précautions pour le montage (À l’attention des revendeurs et techniciens SHARP) • L’installation, le démontage ou le déplacement du moniteur doit être fait par 4 personnes ou plus. • Veillez à utiliser un support mural conçu ou prévu pour la fixation du moniteur. • Ce moniteur est prévu pour être installé sur un mur ou un pilier en béton. Un travail de renforcement pourrait s’avérer nécessaire pour certains matériaux tels que le plâtre, un mince panneau de plastique ou le bois avant de commencer l’installation. - Page 51 Précautions pour le montage (À l’attention des revendeurs et techniciens SHARP) nFixation du plateau Fixez le plateau en utilisant 5 vis de montage de plateau (M3x15) (fournies).
- Page 52 PN-86HC1-75HC1-65HC1 M FR20J(1)
