Plena Voice Alarm System | Manuel d'installation et d'utilisation | Équipement
14.3.1 Installation d'EOL unique
1 Connectez les deux câbles à l'extrémité de la ligne de
haut-parleurs 100 V à Input 100V LS sur la carte EOL.
2 Connectez les deux câbles d'une entrée de
déclencheur d'urgence du Voice Alarm Controller à
TRGA sur l'EOL.
3 Connectez les cavaliers JP1 sur l'EOL, comme indiqué.

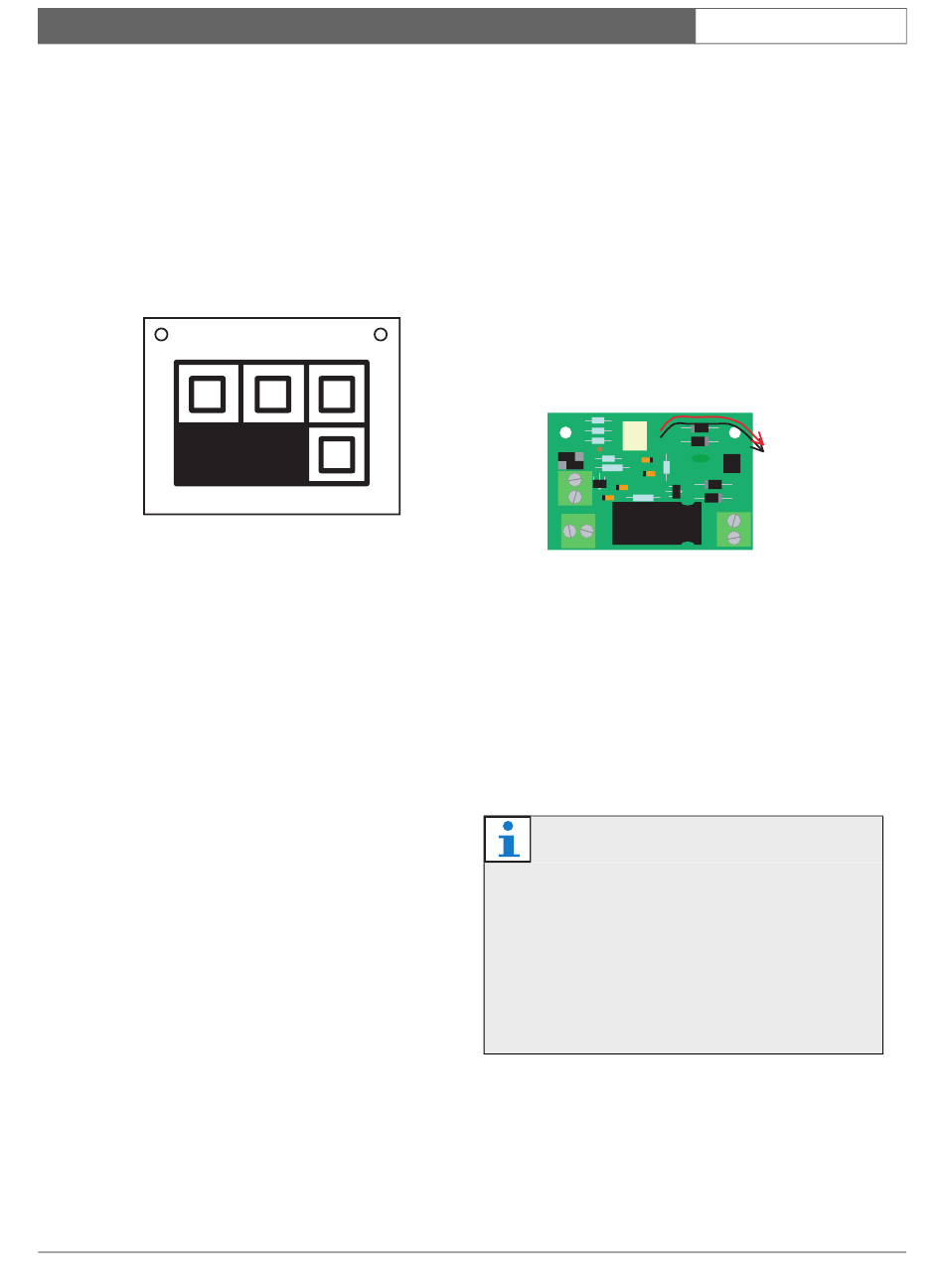

figure 14. 1 JP1 pour EOL unique
Bosch Security Systems | 2006-06 | 9922 141 10377 fr
14.3.2 Installation de plusieurs EOL en
chaîne
Avec une configuration en chaîne, il est possible de :
•
Contrôler plusieurs lignes de haut-parleurs avec une
seule entrée de panne.
•
Contrôler plusieurs embranchements de ligne de
haut-parleurs avec une seule entrée de panne.
1 Connectez le câble de la ligne de haut-parleurs
100 V à la borne 100 V LS Input sur la carte EOL.
2 Connectez un câble d'une Entrée de déclencheur
d'urgence du Voice Alarm Controller sur l'entrée
FIRST BOARD de la carte EOL.
JP1
figure 14.2 JP1 pour première EOL
3 Connectez une résistance de 20 ou 22 kΩ en
parallèle avec l'entrée de déclencheur pour
connecter plusieurs cartes EOL sur une entrée de
déclencheur unique et les contrôler.
4 Connectez les cartes EOL de l'entrée de déclencheur
comme indiqué en figure 14.3. Cette entrée devrait être
sur le contrôleur ou le routeur auquel les lignes de
haut-parleurs qu'il contrôle sont également connectées.
Remarque
La dernière carte EOL en ligne est connectée
de manière différente des autres cartes. C'est
nécessaire pour contrôler un court-circuit sur
l'ensemble de la ligne de détection EOL. Un tel
court-circuit est rapporté comme une panne
d'entrée. Une rupture de la ligne de détection
est rapportée comme une panne de ligne,
comme une panne de ligne de haut-parleurs.
fr | 68
