DS7445 et DS7447
Nombre total des claviers : ..................................................................... 4
Longueur maximum du bus clavier :....................................................... 305 mètres
Longueur maximum du câble : ............................................................... 1220 mètres
Diamètre du câble :................................................................................. 0,9 mm
REMARQUE :
Si le câble a un diamètre de 0,9 mm, 2 claviers maximum peuvent être installés sur une boucle de
305 m. Si le câble a un diamètre de 1 mm, 3 .claviers maximum peuvent être installés sur une
boucle de 305 m. Les claviers peuvent être installés en série ou en parallèle.
P
C
ROGRAMMATION DES
LAVIERS
La centrale peut être soit programmée par logiciel en téléchargement PC via modem, soit par un clavier à afficheur
LCD type DS7447.
Ce clavier peut être retiré en fin de programmation pour ne laisser qu'un ou plusieurs claviers à voyants type DS7447.
Il est impératif de positionner le strap du clavier LCD sur le n°1 (configuration usine) avant la mise en service.
Les autres claviers seront paramétrés par l'adresse n° 007 en programmation.
En fin de programmation, il est possible de retirer le clavier LCD de l'installation et pour cela il faut le paramétrer
(chiffre 0) dans l'adresse 007.
A la prochaine programmation, connecter le clavier LCD et court-circuiter les pastilles intitulées PROG. Le clavier LCD
sera automatiquement reconnu en mode programmation.

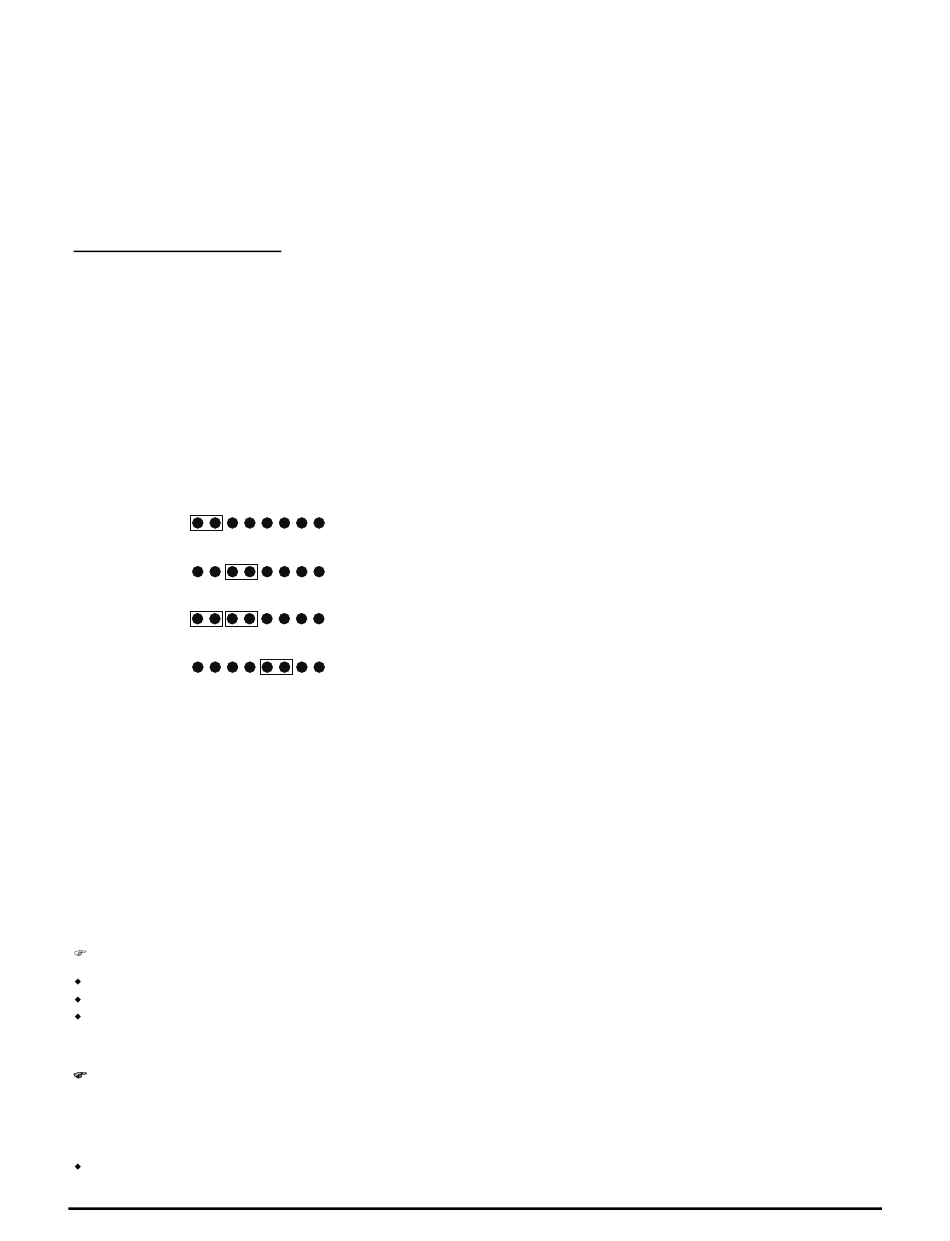

Position des straps clavier :
1
2
POSITION N° 1 :
1
2
POSITION N° 2 :
1
2
POSITION N° 3 :
1
2
POSITION N° 4 :
2.7
T
I
RANSMETTEUR
NTEGRE
Lorsque la centrale doit transmettre une alarme ou un événement au Centre de Surveillance, la ligne téléphonique
interne est occupée par la centrale et n'est plus utilisable jusqu'à la fin de la transmission.
Le transmetteur envoie des rapports d'alarme sur deux numéros de téléphones. Il transmet les protocoles suivants :
SERIEE, SERIEE 200 Bauds, 3/1, 3/1E, 3/1 avec parité, 3/1E avec parité, 4/1, 4/2, messagerie numérique, contact ID,
SIA et formats personnalisés à bip.
3
INSTALLATION DU COFFRET DE LA CENTRALE
La centrale DS7080I-FRA, le coffret et les accessoires de montage sont fournis
3.1
I
NSTALLATION DU COFFRET
REMARQUE :
Cette centrale à fixation murale est destinée à être installée dans un local dont l'accès est surveillé.
ATTENTION : La centrale ne peut être installée que par des professionnels compétents.
Utiliser le coffret comme gabarit pour le marquage au mur des trous de montage.
Percer les trous et y insérer les chevilles. Fixer ensuite le coffret au mur.
Retirer les découpes pré-embouties nécessaires pour le passage des câbles.
3.2
I
NSTALLATION DE LA PLATINE
ATTENTION : La platine est sensible à l'électricité statique. Prendre soin d'éliminer toute électricité statique
environnante avant de monter la platine.
CONSEIL :
Connecter d'abord le fil de terre au coffret avant de monter la platine. Maintenir le fil de terre
pendant l'installation de la platine.
Placer les deux petits supports en plastique dans les trous prévus dans le coffret comme indiqué sur le schéma ci-
dessous.
Bosch Security Systems, Inc. | 6/09 | F01U081305-01
4
8
4
8
DS7447 et DS7445
4
8
4
8
Notice d'Installation
