5.3.5
Télécommandes
Le contrôleur d'alarme vocale dispose de 2 prises pour
les télécommandes. Utilisez des câbles Ethernet blindés
de catégorie 5 avec des fiches RJ45 pour connecter une
télécommande au contrôleur d'alarme vocale. La figure
5.5 présente les détails de connexion.
PLN
-V6R
C
Plena
RC
Pane
Voice
Alarm
8900
Max.
l
Syste
199
6000
300m
input
powe
m
1
S/N.
A, 24V
r
DC
Desig
A035413
The
Nethe
n &
Qualit
rlands
y
NL-482
7HG-1
N663
0

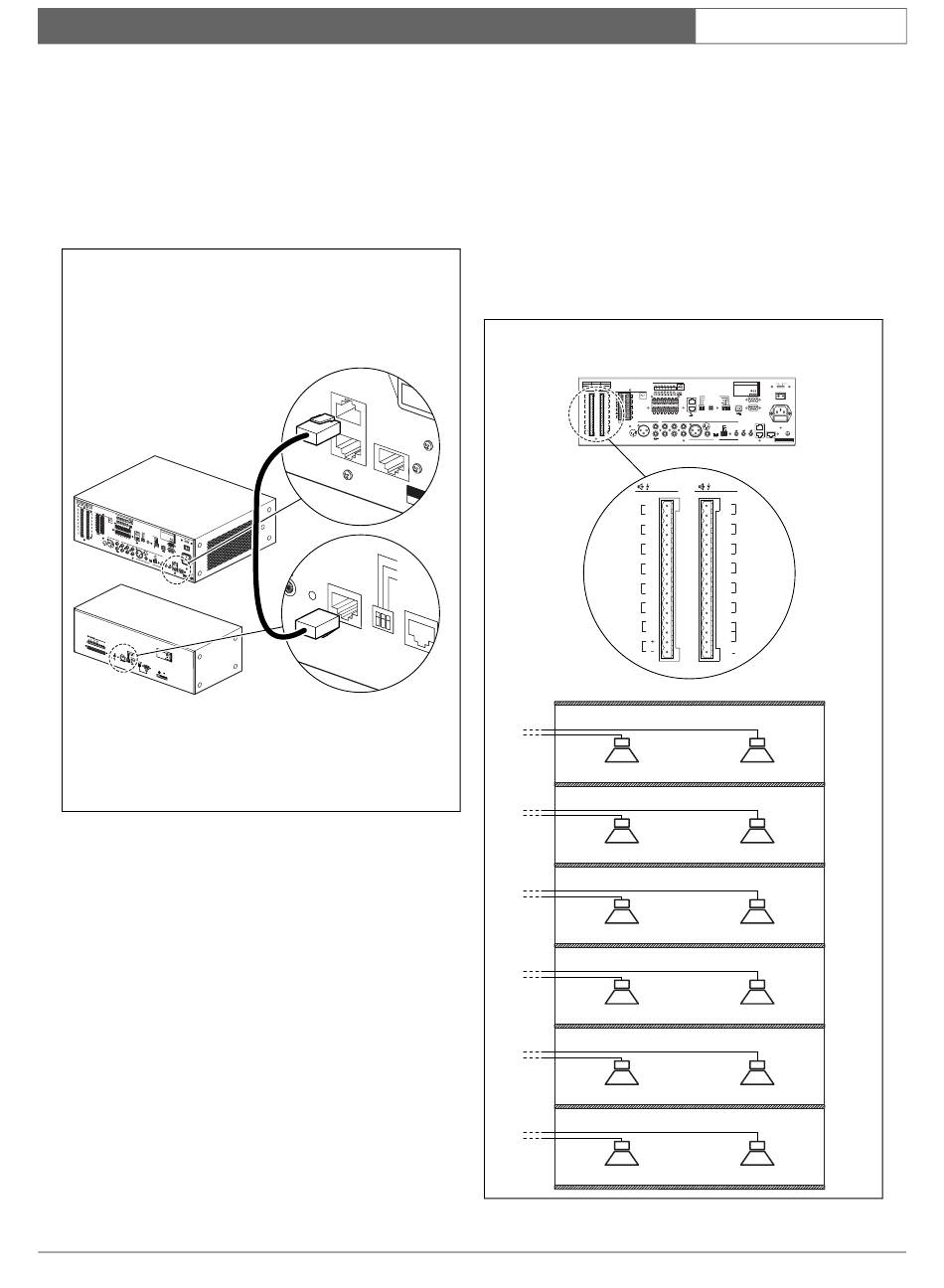

figure 5.7: Connexion d'une télécommande
Bosch Security Systems | 2006-06 | 9922 141 10377 fr
C o n
t r o l P
a n e l
1
R o u
t e r
M o n
it o r in
2
g
S p e
a k e r
W a r
n i n g
T h is
a p p a
r a tu s
m
T e r m
in a t io
n
M o n
C o n
it o r
t r o ll e
R C P
r
ID
O f f
R C P
E M G
.
e x t e
n s io
M ic
1
n
O n
2
5.3.6
Haut-parleurs
Le contrôleur d'alarme vocale propose 6 sorties de zone
(Z1 à Z6). Chaque sortie de zone comporte deux lignes
de haut-parkeur redondantes (ligne A et ligne B).
Normalement, les appels et la musique de fond sont
diffusés vers une zone via les deux lignes de haut-
parleur. Si l'une des lignes de la zone est défaillante,
il demeure possible de diffuser appels et musique de
fond vers la zone via l'autre ligne (voir la figure 5.8).
