Montage

Montage brander

5
4
6
37

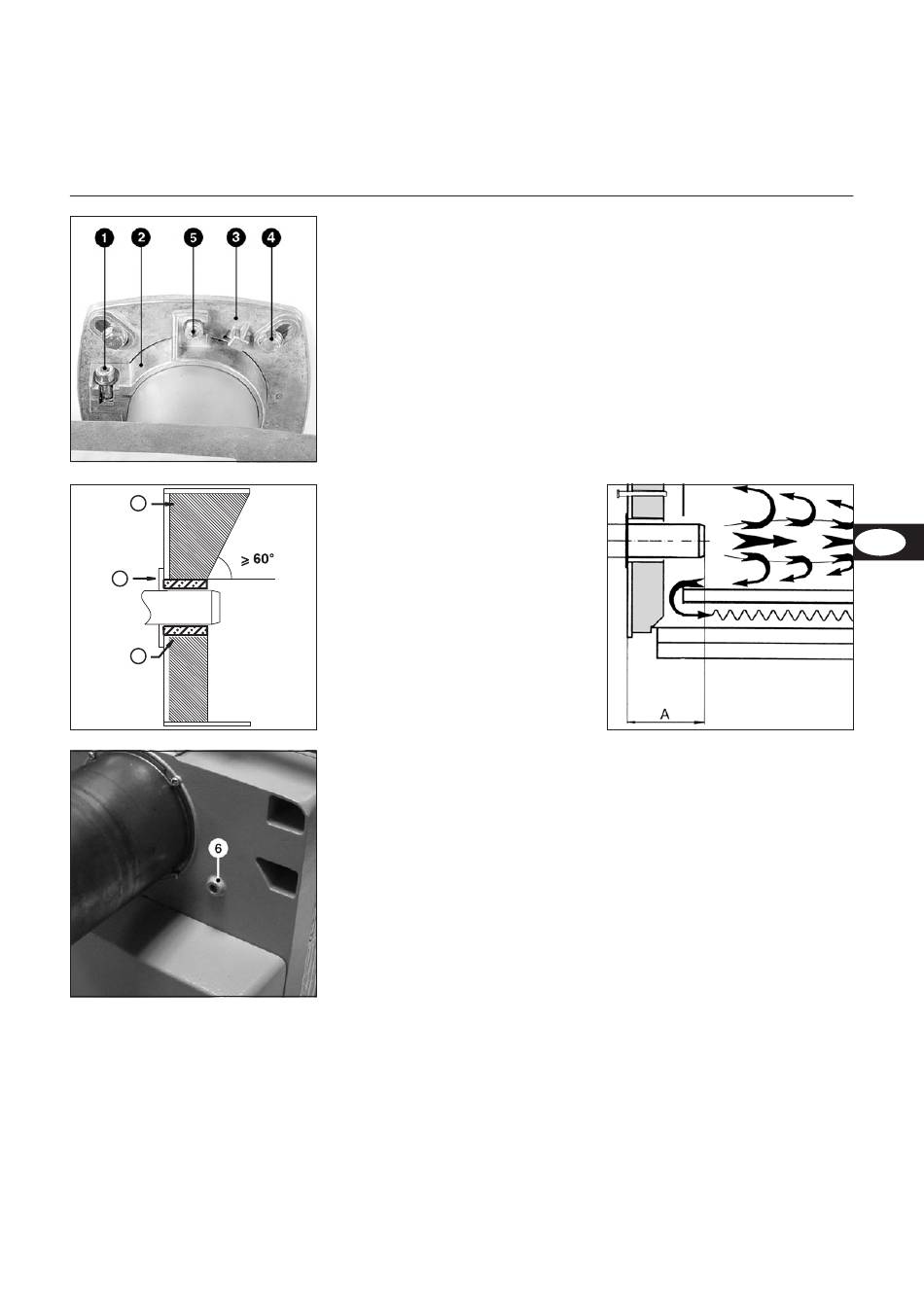

Montage van de brander
De branderflens 3 is uitgerust met
langgaten en kan voor een gatdiameter-
van 150 - 180 mm worden gebruikt.
Deze maten zijn conform EN 226.
Door verschuiven van buissteun 2 op de
branderbuis kan de insteekdiepte van het
mengtoestel aangepast worden aan de
respectievelijke afmetingen van de ver-
brandingsruimte. De insteekdiepte blijft
bij het in- en uitbouwen onveranderd.
Door buissteun 2 wordt de brander aan
de aansluitflens en dus aan de ketel
bevestigd. De verbrandingsruimte wordt
hierdoor dicht afgesloten.
Inbouwdiepte van de branderbuis
en inmetselen
Bij verwarmers zonder gekoelde
voorwand is, in zoverre de ketelfabrikant
geen andere opgave doet, inwendige
bekleding of isolatie 5 zoals hiernaast
afgebeeld, noodzakelijk. Het inmetselen
mag de voorkant van de vlambuis niet
overlappen en moet met minimaal 60°
conisch toelopen. De spleet 6 moet
worden opgevuld met elastisch, onbrand-
baar isolatiemateriaal. Bij ketels met
omkeerverbranding dient rekening te
worden gehouden met de minimale
insteekdiepte A van de branderbuis
conform de opgave van de fabrikant.
Peilglaskoeling
Het branderhuis kan voorzien worden
van een R1/8"-aansluiting voor de
opname van een leiding voor peilglas-
koeling van de ketel.
Hiervoor gietrand 6 doorboren en
G
1/8"-schroefdraad snijden.
Voor aansluitnippel en verbindingss-
G
lang toebehoor Art. Nr. 12 056 459
gebruiken.
02/2006 - Art. Nr. 13 019 654B
Inbouwen:
Aansluitflens 3 met bouten 4 aan de
G
ketel bevestigen
Buissteun 2 op de branderbuis
G
monteren en met bout 1 bevestigen.
Bout 1 met een aantrekmoment van
max. 6 Nm vastdraaien.
Brander enigszins draaien, in de
G
flens brengen en met bout 5 beves-
tigen.
Uitbouwen:
Bout 5 losdraaien
G
Brander uit de bajonetsluiting
G
draaien en uit de flens trekken.
Afvoergasinstallatie
Om eventuele geluidshinder te
voorkomen, mag bij de verbinding met
de ketel aan rookgaszijde geen gebruik
worden gemaakt van aansluitstukken
met een rechte hoek.
NL
