Entretien

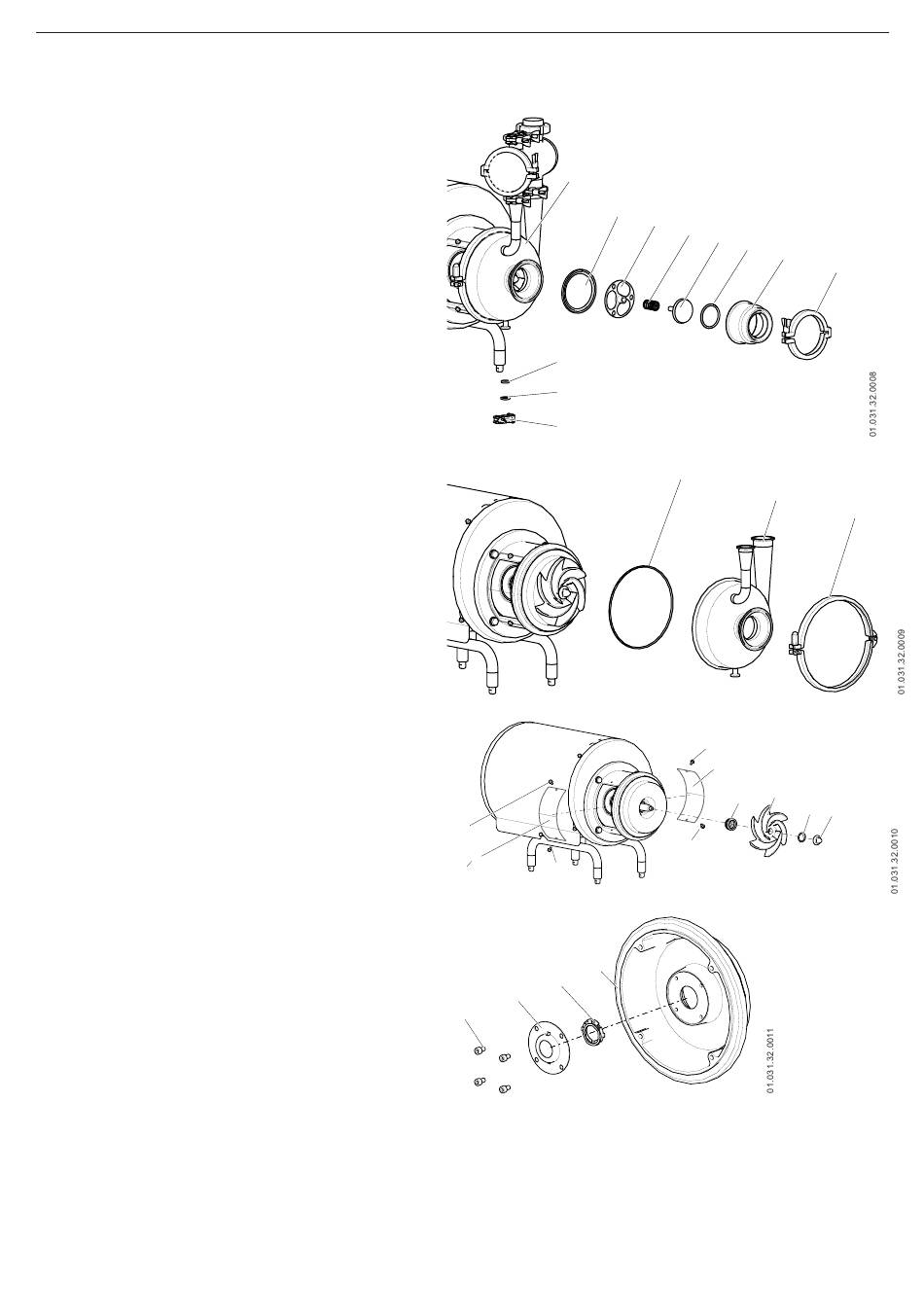

Montage :
1. Placez le joint (87A) et l'écrou borgne (87) sur la
purge puis serrez le collier (87B).
2. Placez le joint (80E) dans le logement de
l'arbre  (05A)  du  clapet  anti-retour.  Lubrifiez  le 
joint avec de l'eau savonneuse pour qu'il glisse
plus facilement.
3. Placez le ressort (75) sur l'arbre (05A). Fixez la
douille de guidage (17E) sur l'ensemble arbre/
ressort (05A et 75).
4. Montez l'ensemble, ressort, arbre et douille
de guidage (75, 05A et 17E) à l'intérieur du
corps (01B) du clapet anti-retour.
5. Placez le joint clamp (92A) dans le logement du
corps (01) de la pompe.
6. Placez l'ensemble complet sur le couvercle de
l'orifice d'aspiration du corps (01) de la pompe 
puis serrez le collier (92).
7. Placez les joints clamp (85A et 92F) sur le cône
de refoulement et sur le tuyau de retour.
8. Placez le réservoir de séparation (01A) sur les
joints (85A et 92F).
9. Placez et serrez les deux colliers (85B et 92E).
8.7.2. Pompe et garniture mécanique simple
Démontage :
1. Retirez le collier de fixation (15), puis démontez 
le corps de la pompe (01).
2. Vérifiez  l'état  du  joint  torique  (80)  du  corps  et 
remplacez-le s'il est endommagé.
3. Démontez les vis (50A) et les protections de la
lanterne (47).
4. Immobilisez l'arbre (05) en plaçant une clé fixe 
entre les plans.
5. Démontez l'écrou de la roue (45) et le joint
torique (80D).
6. Démontez la roue (02). Si nécessaire, donnez
un coup sec avec un maillet en plastique pour
dégager le cône.
7. Retirez de la partie postérieure de la roue (02)
la partie rotative de la garniture (08).
8. Démontez  à  la  main  la  partie  fixe  de  la 
garniture (08) qui est logée dans le couvercle
de la pompe (03).
9. Si
vous
devez
d'entraînement et le ressort d'étanchéité,
desserrez les vis Allen (51A) qui maintiennent
le couvercle de la pompe (03) et retirez-la.
Ensuite, desserrez les vis Allen (51) et retirez le
couvercle de la garniture (09).
10. Inspectez et remplacez, si nécessaire, le
ressort et la rondelle d'entraînement de la
garniture mécanique (08).
20
remplacer
la
rondelle
01
92A
87A
87
87B
50
47
50
03
08
09
51
17E
75
05A
80E
01B
80
01
50
47
02
08
80A
50
INOXPA S.A.U.
01.031.30.03FR · (A) 2022/01
92
15
45
