5 Communication
Fig. 20

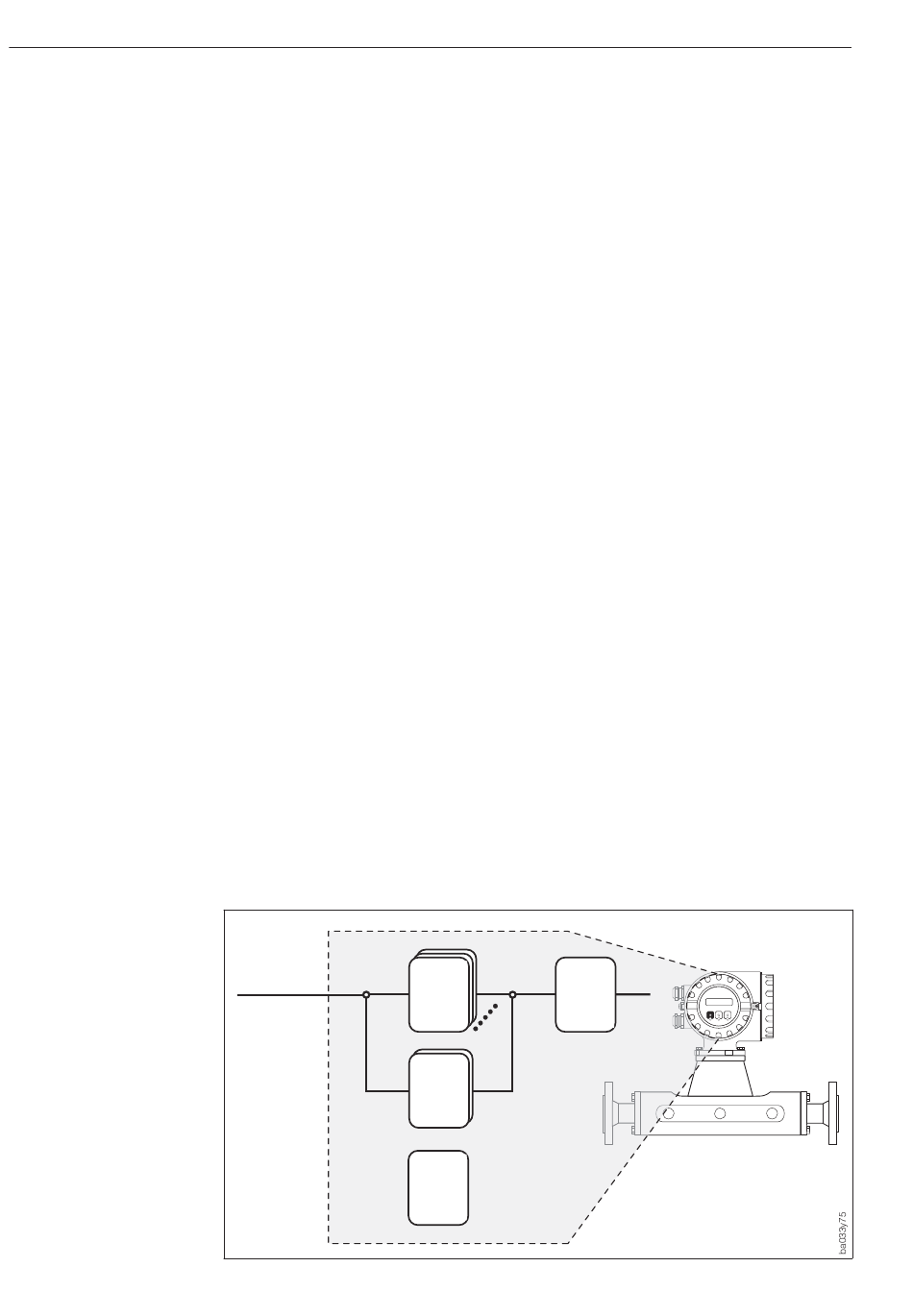

Modèle de bloc de fonction du
Promass 63 PROFIBUS-PA
32
5.7 Echange de données acyclique
Avec les services acycliques, le maitre classe II est en mesure de modifier les
paramètres des blocs de données indiqués ci-dessous, comme par ex. la constante
de temps du débit, le type de fonction, la remise à zéro du totalisateur etc.
Le logiciel du Promass 63 contient 4 blocs conformes aux définitions des profils de
PROFIBUS-PA :
• 1 Bloc physique
Le bloc physique contient les informations spécifiques à l'appareil telles que la
désignation des points de mesure, la version du programme, etc .
• 1 Bloc transducteur pour le niveau, la température et la densité
Le bloc transducteur contient les données spécifiques comme par ex. le facteur
d'étalonnage ou le diamètre nominal
• 2 blocs de fonction pour le totalisateur
Les blocs totalisateurs permettent un accès direct du système de conduite aux
totalisateurs du promass 63
• Bloc AI (AI = Analog Input)
Ce bloc de fonctions universel met tous les paramètres concernant le traitement de
la grandeur de mesure débit (filtrage, mise à l'échelle, traitement du mode et d'état)
à disposition du système de conduite.
Ces blocs Al mettent à disposition du système de conduite les paramètres pour la
mesure de la masse, du débit, de la température et de la densité.
Le programme Promass 63 comprend le modèle de bloc suivant :
8 blocs Al (AI = analog input)
Ces blocs d'entrée analogique comprennent
• le débit massique
• la densité
• la température
• le débit volumique
• le débit volumique normé
• le débit fluide porté
• le débit fluide porteur
• la densité calculée
PROFIBUS
-DP /-PA
AI T D
Al
TD
Function- Trans ducer-
bloc de
bloc
B lock B lock
fonction
transducteur
Totaliz er
Totalizer
Function-
bloc de
B lock
fonction
P B PB
P hys ical-
bloc
B lock
physique
Promass 63 PROFIBUS-DP /-PA
-
+
Promass 63
