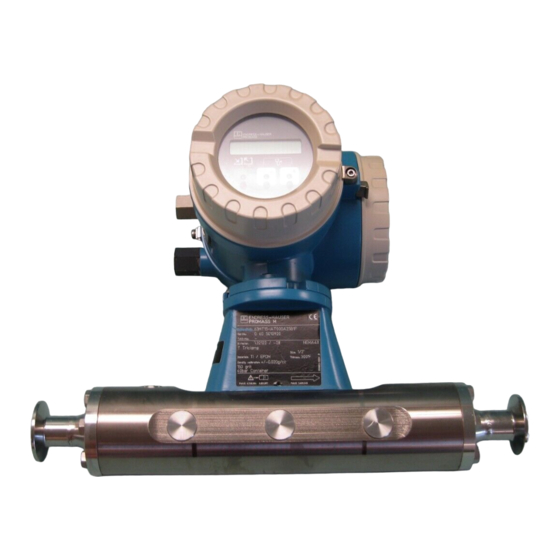

Débitmètre massique
Masquer les pouces Voir aussi pour Promass 63:
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel

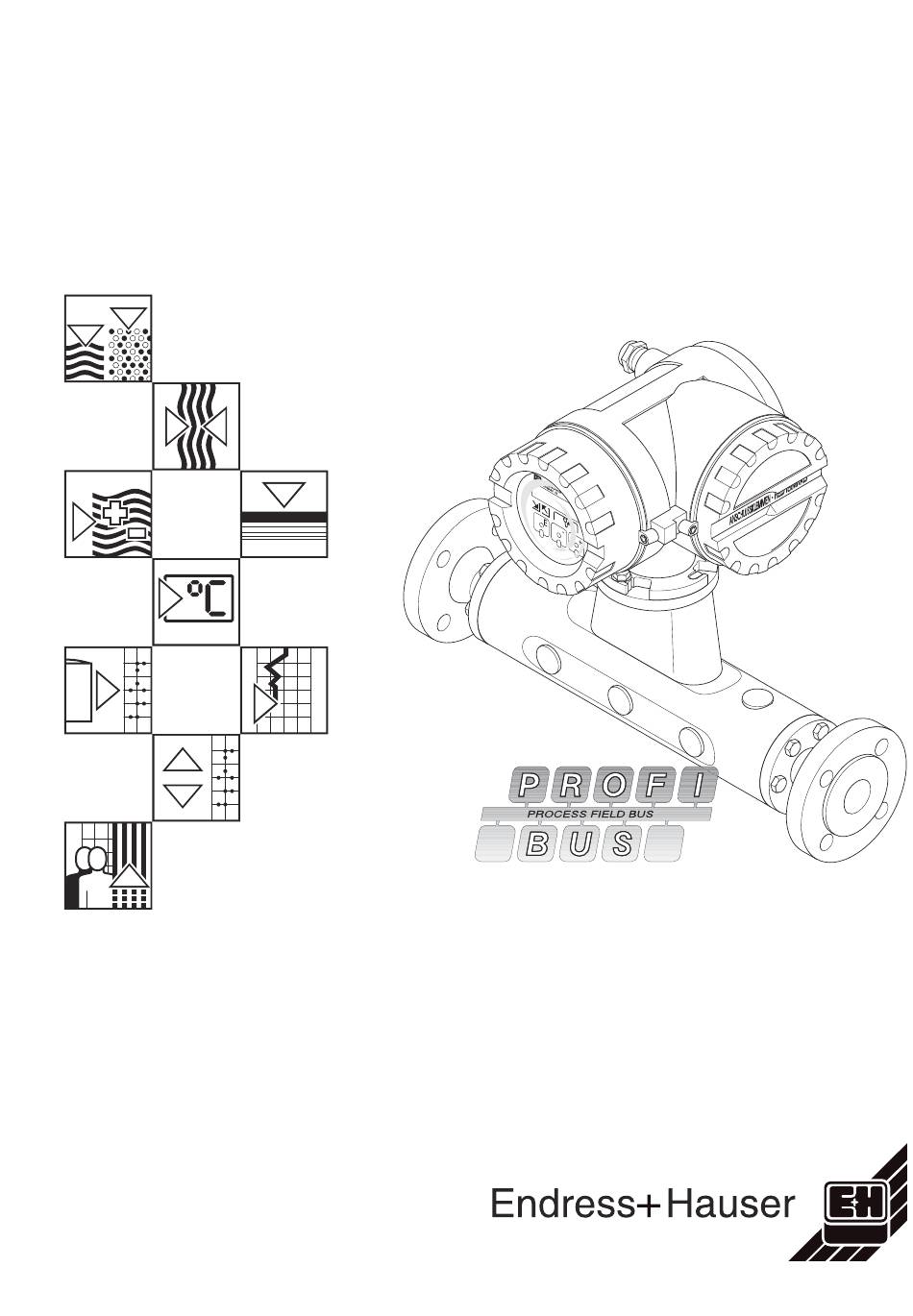

BA 033D/14/fr/12.99
CV 5.0
Valable à partir de la version de soft
V 3.00.XX (ampli)
V 3.00.03 PBUS (communication)
promass 63
(PROFIBUS DP / PA)
Débitmètre massique
Instrumentation débit fluide
Instructions de montage et
de mise en service
The Power of Know How

Publicité

Table des Matières
loading

Manuels Connexes pour Endress+Hauser Promass 63

Sommaire des Matières pour Endress+Hauser Promass 63

  • Page 1 63 BA 033D/14/fr/12.99 CV 5.0 (PROFIBUS DP / PA) Valable à partir de la version de soft V 3.00.XX (ampli) V 3.00.03 PBUS (communication) Débitmètre massique Instrumentation débit fluide Instructions de montage et de mise en service The Power of Know How...
