► 1. Área de corte más eficaz
El cabezal de corte de nailon es una cabeza de desbro-
zadora dual con un mecanismo de golpe y alimentación.
Para alimentar el cordón de nailon, golpee ligeramente
el cabezal contra el suelo mientras esté girando.
NOTA: Si la alimentación del cordón de nailon no
ocurre al golpear ligeramente el cabezal, rebobine/
reemplace el cordón de nailon siguiendo los procedi-
mientos descritos en la sección "Mantenimiento".
MONTAJE
ADVERTENCIA:
herramienta esté apagada y que el cartucho de batería
haya sido extraído antes de realizar cualquier trabajo
en la herramienta. El no seguir esta indicación de apagar
y quitar el cartucho de batería puede ocasionar lesiones
personales graves debido al encendido accidental.
ADVERTENCIA:
mienta a menos que se encuentre completamente
ensamblada. La operación de la herramienta en
un estado de ensamble parcial puede ocasionar
lesiones personales graves en caso de un arranque
accidental.

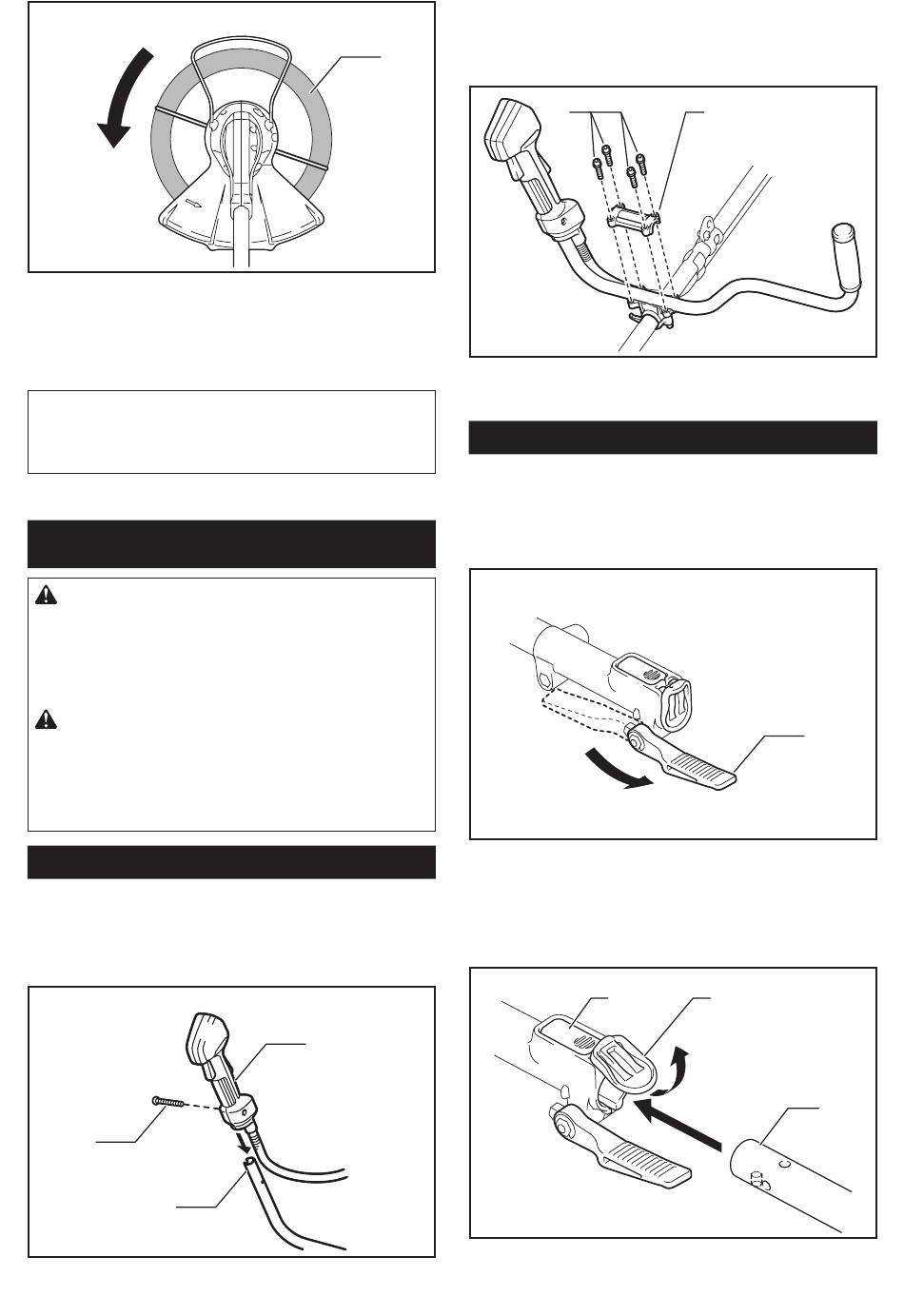

Instalación del mango
Para los modelos DUR187U y DUR188U únicamente
1.
Inserte el eje del mango en la empuñadura. Alinee
el orificio del tornillo en la empuñadura con el del eje.
Apriete el tornillo firmemente.
2
3
► 1. Empuñadura 2. Tornillo 3. Mango
Asegúrese siempre de que la
Nunca arranque la herra-
1
2. Coloque el mango entre la abrazadera del mango
y el sujetador del mango. Ajuste el mango en un ángulo
que permita una posición de trabajo cómoda y luego
1
fíjelo con los pernos de cabeza hueca hexagonal.
1
► 1. Perno de cabeza hueca hexagonal 2. Abrazadera
del mango
Ensamble del aditamento del tubo
Para los modelos DUR188U y DUR188L únicamente
Ensamble el aditamento del tubo en la unidad motorizada.
1. Gire la palanca en la dirección de la flecha tal
como se muestra en la ilustración.
► 1. Palanca
2. Jale hacia arriba la cubierta de la junta e inserte
el aditamento del tubo alineando la protuberancia en
el tubo (lado de la herramienta de corte) con la parte
cóncava de la pieza de la junta.
► 1. Palanca de bloqueo 2. Cubierta de la junta
3. Tubo
43 ESPAÑOL
