Manuel de l'opérateur
INSTRUCTIONS D'UTILISATION
Commande depuis la nacelle
1 S'assurer que les deux blocs de batteries sont
connectés avant d'utiliser la machine.
2 Positionner l'interrupteur à clé sur les
commandes de la nacelle.
3 Tirer les deux boutons rouges d'arrêt d'urgence
des commandes au sol et de la nacelle en
position de marche.
Positionnement de la nacelle
• Régler le contrôleur de vitesse de la flèche sur
la vitesse souhaitée.
Remarque : les fonctions de direction et de
translation ne sont pas affectées par le contrôleur
de vitesse de la flèche.
1 Enfoncer l'interrupteur au pied.
2 Déplacer lentement la manette de contrôle ou
l'inverseur de fonction approprié, en suivant les
repères du panneau de commandes.
Direction de la machine
1 Enfoncer l'interrupteur au pied.
2 Tourner les roues directrices à l'aide de
l'interrupteur au pouce, situé en haut de la
manette de contrôle de translation.
Utiliser les triangles directionnels de couleur des
commandes de la nacelle et du châssis pour
déterminer le sens de rotation des roues.
Déplacement de la machine
1 Enfoncer l'interrupteur au pied.
2 Accélérer : déplacer lentement la manette de
contrôle de translation hors de sa position
centrale.
Ralentir : déplacer lentement la manette de
contrôle de translation vers la position centrale.
Arrêter : replacer la manette de contrôle de
translation en position centrale ou relâcher
l'interrupteur au pied.
Utiliser les flèches directionnelles de couleur des
commandes de la nacelle et du châssis pour
déterminer le sens de déplacement de la machine.
La vitesse de déplacement de la machine est
limitée si les flèches sont levées ou étendues.
24
Quatrième édition • Troisième impression
Conduite sur une pente
Prendre connaissance de l'inclinaison, en montée,
en descente et latérale, admissible pour la
machine et déterminer le pourcentage de la pente.
Remarque : l'inclinaison admissible est
subordonnée à l'état du sol et à une traction
appropriée. Le terme « inclinaison admissible »
s'applique à la configuration de contrepoids en
montée seulement.
S'assurer que la flèche est en dessous de
l'horizontale et que la nacelle se trouve entre les
roues non directrices.
Pour déterminer le pourcentage de la pente :
Mesurer la pente à l'aide d'un inclinomètre
numérique OU utiliser la procédure suivante.
Outillage requis :
niveau à bulle
morceau de bois droit d'au moins 1 m de long
mètre à ruban
Poser le morceau de bois sur la pente.
En bas de la descente, poser le niveau sur le
dessus du morceau de bois et relever l'extrémité
du morceau de bois jusqu'à ce qu'il soit à niveau.

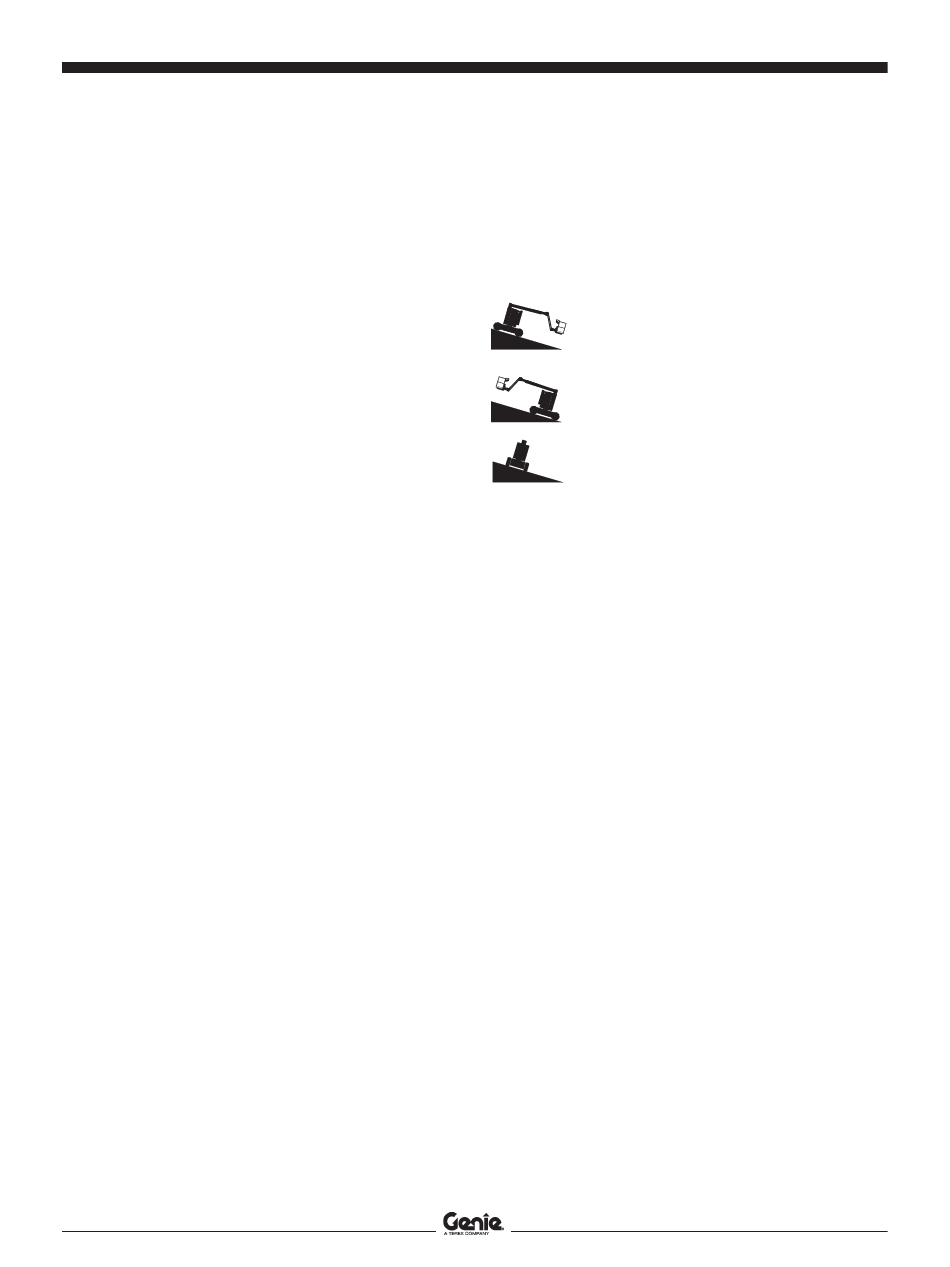

Z-34/22 Bi-Energy
Inclinaison long. admissible max.,
contrepoids en montée (inclinaison
admissible) : 30 % (17°)
Inclinaison long. admissible max.,
contrepoids en descente : 20 % (11°)
Inclinaison lat. admissible max. :
25 % (14°)
