Étape 11
1. Fixez 8 poulies de renvoi (55) aux points K, L, N, O, P, Q, S, T à l'aide des vis M10*45 (52), des
rondelles entretoises Φ10 (5) et des écrous M10 (23).
2. Fixez 2 poulies de renvoi (55) aux points M et R à l'aide des vis M10*45 (52) et des rondelles
entretoises Φ10 (5).
3. Retirez la tête sphérique à l'extrémité du câble du bras pour module papillon (64).
4. Tirez le câble du bras pour module papillon (64) du point K vers les points L, M, N, O, P, Q, R, S, et
T, puis remettez en place la tête sphérique à l'extrémité du câble du bras pour module papillon
(64).
5. Montez les vis M8*45 (63), les rondelles entretoises (15) et les écrous M8 (11) aux points K et T.
24

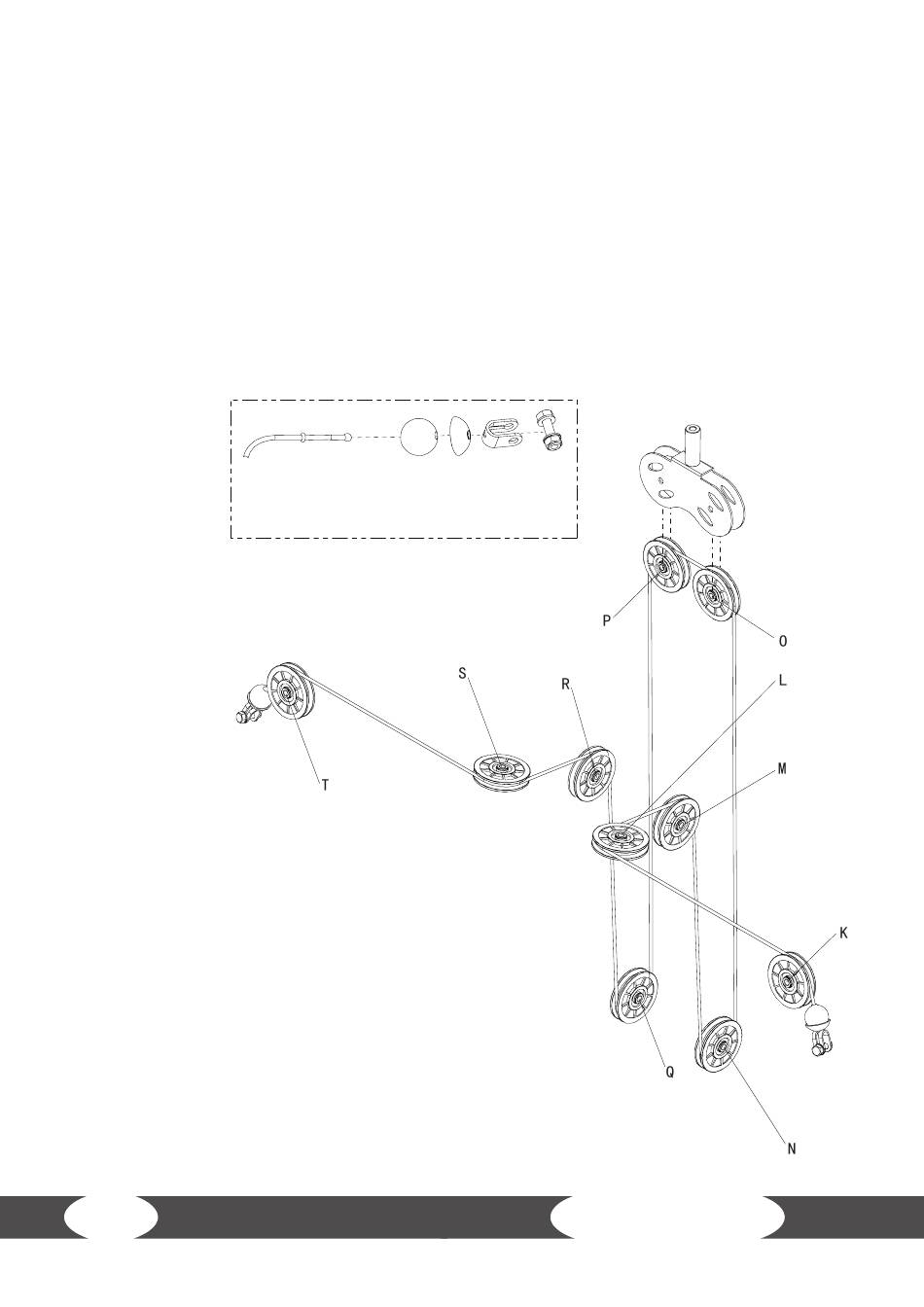

Schéma du câble du bras
Bu erfly arm cable drawing
pour module papillon
WS7
