Assistenza

Manutenzione

Le operazioni di manutenzione che
interessano la caldaia o il bruciatore
devono essere eseguite
esclusivamente da tecnici qualificati.
Per garantire la periodica esecuzione
delle operazioni di manutenzione, per
l'utente dell'impianto è consigliabile
stipulare un contratto di manutenzione.
Controllo della temperatura dei fumi
di scarico
• Verificare la temperatura dei fumi di
scarico
• Pulire la caldaia quando la
temperatura dei fumi di scarico supera
di oltre 30K il valore registrato alla
messa in funzione.
Estrazione del bruciatore dalla
flangia di collegamento
• Staccare la corrente
• Svitare la vite di bloccaggio 12 sulla
flangia di collegamento
• Staccare il bruciatore dall'attacco a
baionetta, sollevarlo leggermente ed
estrarlo dalla flangia di collegamento

Il tubo di fiamma può essere
rovente
44 05/2007 - Art. Nr. 13 022 835A

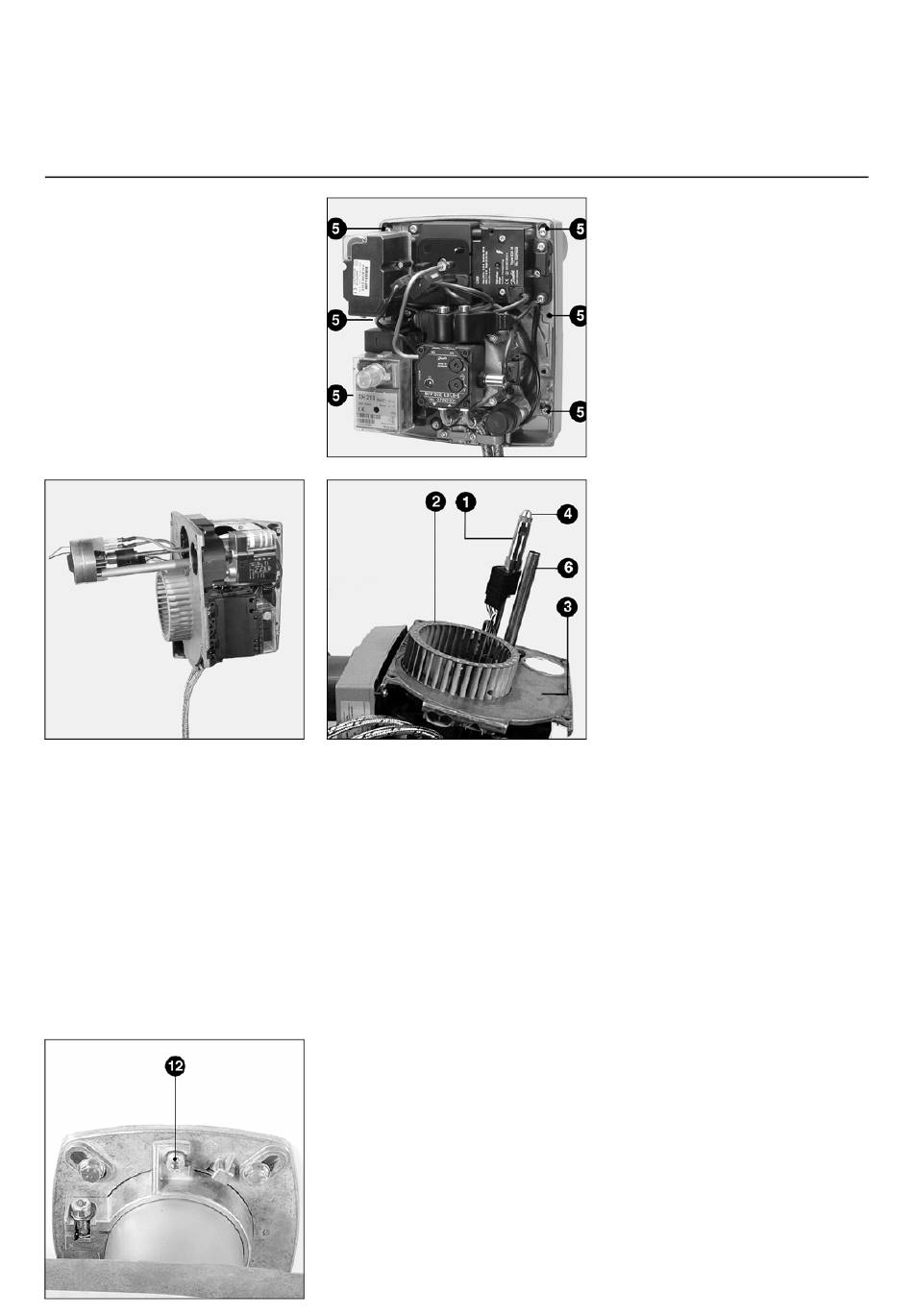

Posizionamento
1 Aste ugello
2 Rotore del ventilatore
3 Piastra dell'alloggiamento
4 Ugello
5 Viti di fissaggio piastra
dell'alloggiamento
6 Rivelatore di fiamma
12 Vite di bloccaggio flangia di
collegamento
Posizioni di manutenzione del
bruciatore
Dopo aver svitato le viti 5 è possibile
agganciare la piastra dell'apparecchio in
due diverse posizioni di manutenzione.
Posizione 1
Per esempio per lavori di manutenzione
che interessano la pompa
Posizione 2
Per esempio per lavori di manutenzione
che interessano il miscelatore
Operazioni di manutenzione sul
bruciatore
Posizione di manutenzione 1
• I componenti che convogliano il
gasolio (tubi flessibili, pompa,
condotto di mandata dell'ugello) e i
relativi raccordi devono essere
esaminati per controllarne la tenuta e
il grado di usura; se necessario,
procedere alla sostituzione.
• Controllare l'integrità dei collegamenti
elettrici e dei cavi di collegamento ed
eventualmente procedere alla
sostituzione.
• Controllare il filtro della pompa ed
eventualmente pulirlo.
Posizione di manutenzione 2
• Pulire il rotore del ventilatore e
l'alloggiamento e verificare l'eventuale
presenza di danni.
• Pulire e controllare il miscelatore.
• Smontare il disco turbolatore.
• Sostituire l'ugello del gasolio.
• Controllare gli elettrodi di accensione
ed eventualmente regolarli o
sostituirli.
• Montare il miscelatore. Attenersi alle
quote di riferimento (vedere pagina
41) utilizzando la dima di regolazione.
• Montare il bruciatore.
• Avviare il bruciatore, controllare i dati
dei fumi di scarico ed eventualmente
correggere le impostazioni del
bruciatore.
• Eseguire il controllo del
funzionamento del rivelatore di
fiamma (vedere pagina 43).
