Installazione

Collegamento elettrico

Collegamento del gasolio

40
L'installazione elettrica e i
collegamenti devono essere eseguiti
esclusivamente da tecnici qualificati
e nel rispetto delle norme e direttive
vigenti.

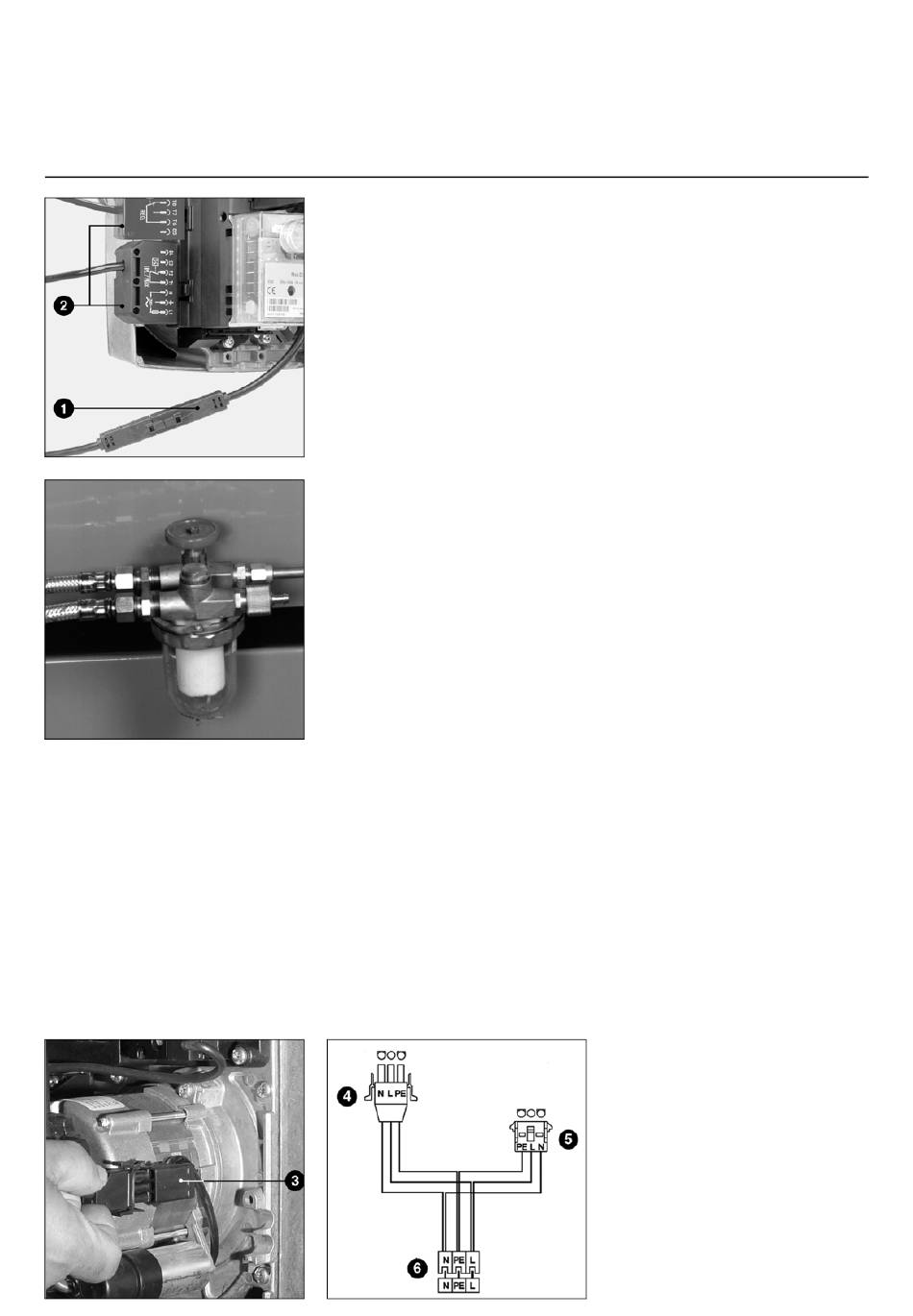

Collegamento elettrico
• Controllare se la tensione di rete
corrisponde alla tensione di esercizio
prescritta di 230 V, 50 Hz.
Protezione a fusibile del bruciatore: 10A
Connettore elettrico

Il bruciatore deve poter essere
isolato dalla rete per mezzo di un
dispositivo di sezionamento
conforme alle norme in vigore. Il
bruciatore ed il generatore di
Collegamento del gasolio
I tubi flessibili del gasolio forniti a
corredo sono gia' collegati alla pompa
gasolio del bruciatore. Per evitare errori,
il flessibile di mandata e' contrassegnato
in modo diverso. Il collegamento del
gasolio avviene tramite un sistema
monotubo con valvola di sfiato.
Sistemare il filtro in modo da garantire
una corretta disposizione dei tubi. I
flessibili non devono essere piegati.
La tubazione del gasolio deve
presentare un diametro nominale DN4.
In Svizzera : tubazioni in poliammide
DN4 : DIN 16773.
Sistema di alimentazione del gasolio
Per garantire la sicurezza di
funzionamento dell'impianto è
necessario installare scrupolosamente il
sistema di alimentazione del gasolio in
conformita' con la norma DIN 4755 e nel
rispetto delle normative vigenti a livello
locale.
05/2007 - Art. Nr. 13 022 835A
calore (caldaia) sono collegati tra
di loro da un connettore a 7 poli e
un connettore a 4 poli 2. I cavi
collegati devono avere un
diametro compreso fra 8,3 e
11mm.
Il cavo di collegamento viene fatto
passare attraverso la relativa staffa e poi
bloccato. Il connettore 1 serve per
collegare il comando di sbloccaggio a
distanza.
Il cavo viene fatto passare attraverso la
staffa, nella parte sottostante sulla
piastra dell'apparecchio e poi bloccato.

IUtilizzare un filtro con
larghezza maglie < 25 µm.
Valori limite per la lunghezza delle
tubazioni di aspirazione e per l'altezza di
aspirazione secondo la direttiva locale o
la direttiva sulla progettazione e il
dimensionamento di impianti con unita'
di aspirazione.
La tubazione di aspirazione va disposta
fino 10 cm sopra il fondo della cisterna
per i serbatoi cubici e fino a 5 cm per i
serbatoi cilindrici.
Rispettare i seguenti valori:
• Pressione max di mandata in
corrispondenza della pompa < 2bar.
• Depressione max di aspirazione in
corrispondenza della pompa < 0,4bar.
• Prima della messa in funzione,
aspirare il gasolio con la pompa
manuale e controllare la tenuta della
tubazione del gasolio.
Montaggio del cavo antinquinamento
acque (accessorio opzionale)
La valvola antinquinamento acque viene
collegata tramite un cavo a parte, che
viene fatto passare attraverso la staffa in
basso sulla piastra dell'apparecchio e
poi bloccato.
• Smontare il cavo di collegamento del
motore bruciatore 3.
• Inserire il connettore intermedio 4 sul
motore bruciatore.
• Inserire il cavo di collegamento del
motore bruciatore nella presa 5.
• Montare il connettore corrispondente
della valvola antinquinamento acque/
antincendio 6 sulla valvola
antinquinamento acque/antincendio.

Controllare il funzionamento
dell'impianto!
