Fonctionnement

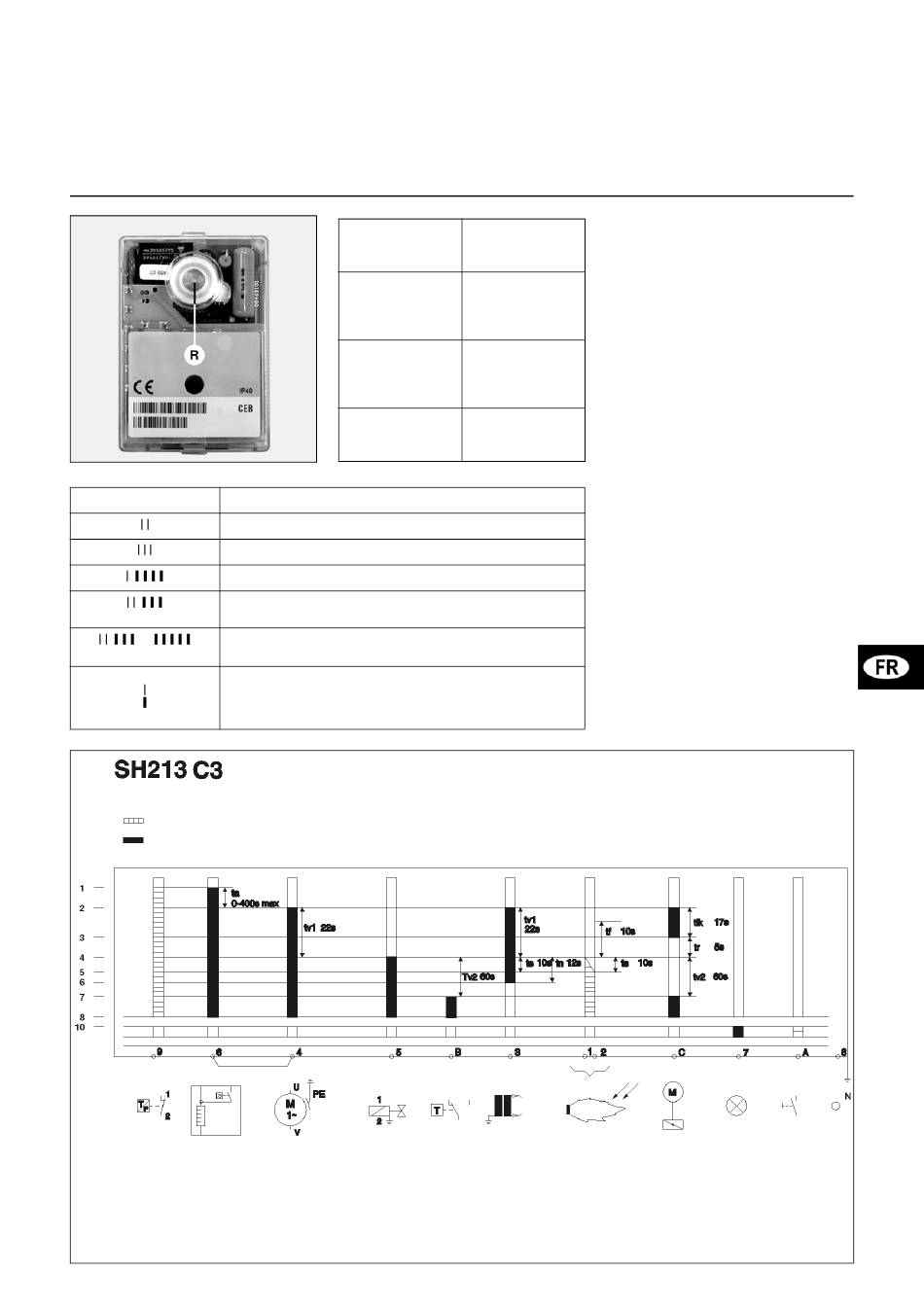

Coffret de sécurité SH 213 C3
Code
Attente de la fermeture du thermostat du préchauffeur
Temps de préventilation / préallumage
Pas de signal de flamme après le temps de sécurité.
Flamme parasite pendant le temps de préventilation ou le temps
de préallumage.
— Le coffret a été verrouillé manuellement (voir également le
verrouillage).
Code
Signal lumineux court
Signal lumineux long
— Pause
Signaux d'entrée nécessaires
Signaux de sortie
Régulateur de température Préchauffeur
1 Mise en route du coffret
(et du pré-chauffeur)
2 Mise en route du moteur du brûleur et du
transformateur d'allumage, le servomoteur
fonctionne en position grand débit
3 Retour du servomoteur sur le mode débit partiel
4 Mise en route de la vanne fioul
5 Contrôle de flamme
Appuyer sur R
pendant ...
... moins de 9
secondes
... de 9 à 13
secondes ...
... plus de 13
secondes
Information / Cause du défaut
Légende
Moteur du brûleur Vanne fuel Régulation
6 Arrêt du transformateur d'allumage, exploitation
du brûleur en débit partiel
7 Exploitation du brûleur, régulation débit
partiel/grand débit
8 Arrêt régulation
10 Exploitation mode incident
05/2007 - Art. Nr. 13 022 835A
Le coffret de commande SH 213 C3 commande
et surveille les brûleurs à air soufflé. Grâce à la
commande du déroulement du programme par
... provoque ...
micro-processeur, on aboutit à des durées
extrêmement stables, indépendamment des
variations de la tension d'alimentation
électrique ou de la température ambiante. Le
coffret est conçu avec une protection contre la
Déverrouillage ou
baisse de la tension électrique. Lorsque la
verrouillage du
tension d'alimentation électrique se situe en
dessous de la valeur minimale demandée, le
coffret
coffret s'arrête sans émettre de signal de
défaut. Une fois qu'une tension normale a été
rétablie, le coffret redémarre automatiquement.
Effacement des
Système d'information
Le système d'information visuel intégré dans le
statistiques du
coffret fournit des informations sur les causes
coffret
de mise en sécurité. Dans chaque cas, la
dernière cause de défaut est mémorisée dans
l'appareil et peut également être restituée après
Pas d'action sur le une défaillance de l'alimentation électrique de
l'appareil, après la remise en route de celui-ci.
coffret
En cas de défaut, la diode luminescente dans le
bouton de réarmement R est allumée en
permanence jusqu'à ce que le défaut ait été
acquitté, c'est-à-dire que coffret ait été réarmé.
Toutes les 10 secondes, cette lumière
permanente est interrompue et le système émet
un code clignotant qui fournit des informations
sur la cause du défaut.
Le programme de visualisation disponible en
accessoire permet d'accéder à des informations
détaillées supplémentaires contenues dans le
coffret, concernant les événements de
l'exploitation et des incidents.
Verrouillage et déverrouillage
Le coffret peut être verrouillé (mis en sécurité)
au moyen du bouton de réarmement R et
déverrouillé (suppression du défaut) à la
condition que le coffret soit sous tension.
Si l'on appuie sur le bouton en exploitation
normale ou pendant la phase de démarrage,
l'appareil se met en sécurité . Si l'on appuie sur
le bouton pendant une mise en sécurité, on
obtient le déverrouillage du coffret.

Transf. d'allum. Contrôle de flamme Servomoteur SM
ta Temps d'attente pré-chauffeur
tlk Temps d'ouverture du SM, pré-ventilation et
pré-allumage
tr Temps de fermeture du SM
ts Temps de sécurité
tn Temps de post-allumage
tv2 Temps minimal de passage entre la vanne de
combustible 1 et la vanne de combustible 2
Avant le montage ou le démontage du
coffret, l'appareil doit être mis hors
tension. Il ne faut ni ouvrir ni réparer le
coffret.
Défaut Déverrouillage
21
