Tenneker Charcoal Kettle Manuel De L'utilisateur page 25

Levier de ventilation
Vis M6x12
Rondelle élastique Ø6
Écrou papillon M6

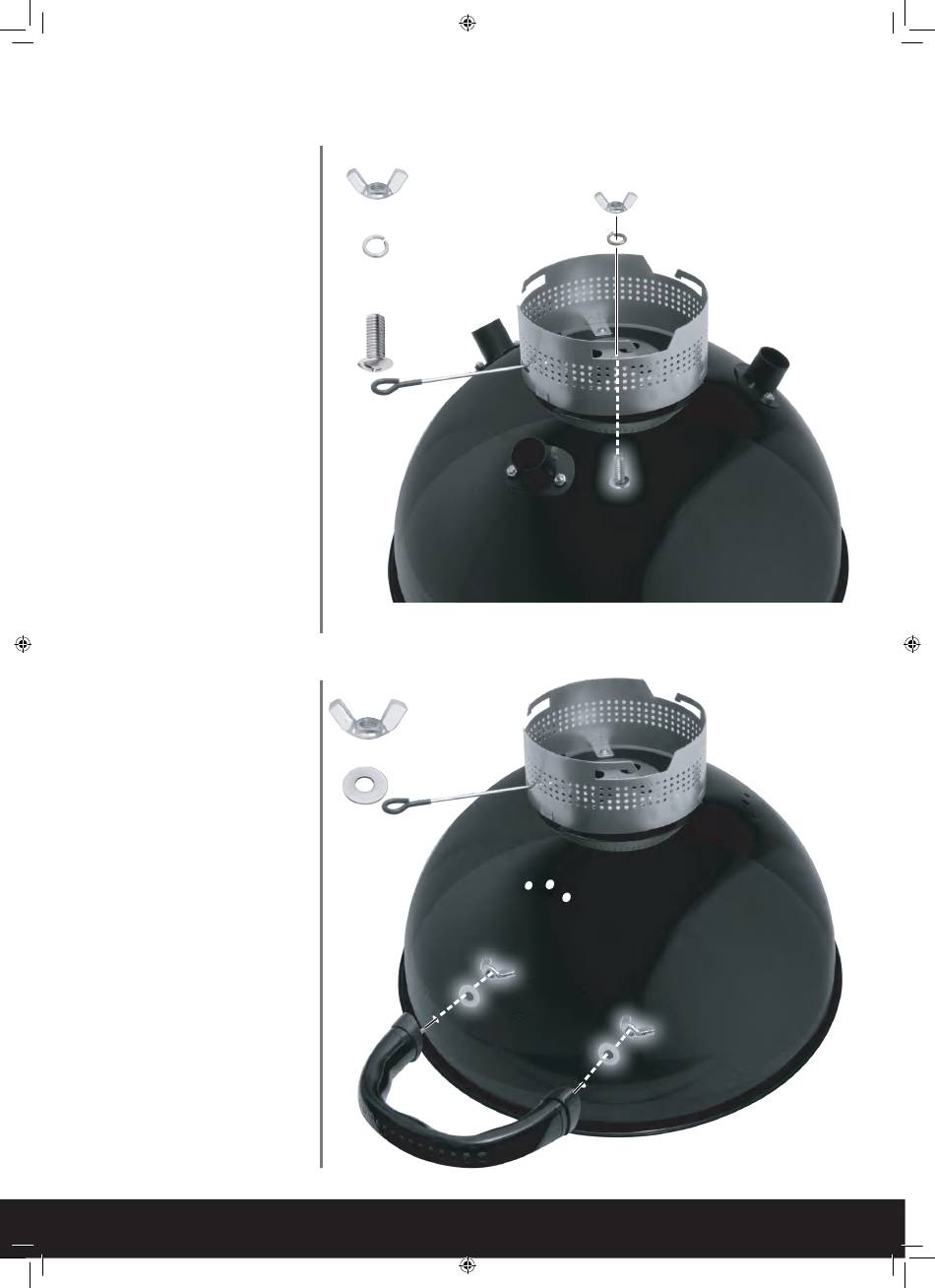

Glisser la poignée du levier de
ventilation à travers la fente dans le
support de cendrier.
Fixer le levier de ventilation sur le
foyer en utilisant une vis M6x12, une
rondelle élastique Ø6 et un écrou
papillon M5.
Poignée
Rondelle Ø6 2x
Écrou M6 2x
Fixer la poignée noire sur le foyer
en utilisant , deux
rondelles Ø6 et deux écrous M6.
Les extrémités de la poignée noire
sont légèrement arquées vers
l'intérieur.
3
1xM6
1x
1xØ6
1x
1x
1x
1x
M6x12
4
2xM6
1x
2xØ6
FRANÇAIS | 25
