Installazione batterie

Le batterie vengono alloggiate nell'apposito vano ricavato nel
serbatoio soluzione a cui si accede sollevando il serbatoio del
liquido di recupero.

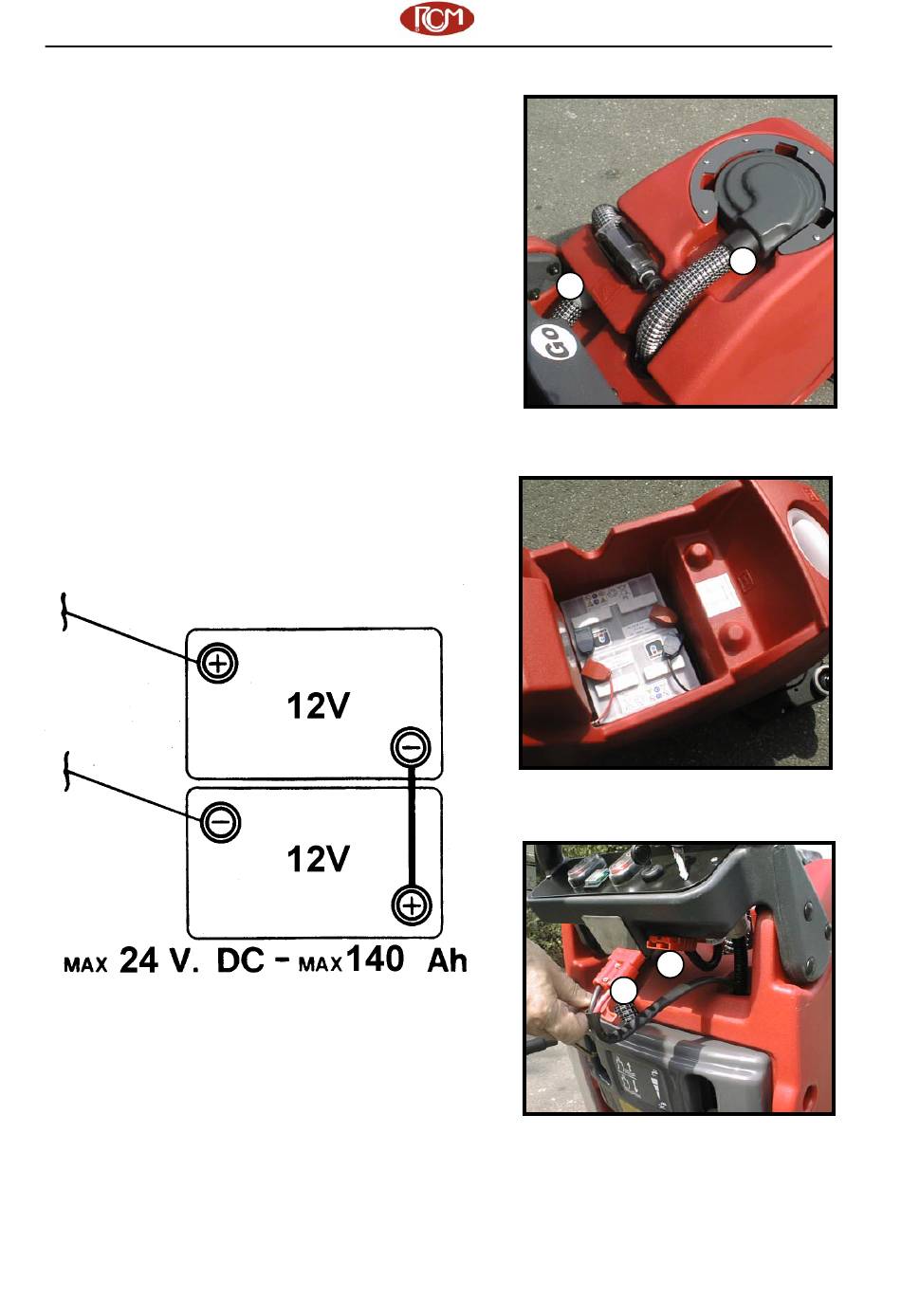

Per installare le batterie agire nel seguente modo:(figure 4 - 4a
e 4b)
•
Assicurarsi che il serbatoio di recupero sia completa-
mente vuoto.
•
Sfilare i manicotti 1 e 2 rispettivamente del tubo del
motore aspirazione e del tubo del tergipavimento.
•
Togliere il serbatoio di recupero.
•
Installare e collegare le batterie nel vano come rappre-
sentato in fig.4a.
•
Innestare il connettore batterie 4 al connettore mac-
china 5 .
•
Riportare il serbatoio di recupero nella sua posizione
originale.
•
Ricollegare i manicotti 1 e 2 rispettivamente al coper-
chio del filtro e al serbatoio di recupero.
Fig.4
2
Fig.4a
Fig.4b
5
4
1
