UTILISATION
 Mettre la scie à table en marche et effectuer une coupe
transversale sur une pièce en la maintenant fermement
contre le guide d'onglet.
 Arrêter la scie. Une fois la lame arrêtée, tirer le guide
d'onglet vers l'arrière jusqu'à ce que le bois fraîchement
coupé se trouve sur le disque en plastique.
 À l'aide d'un crayon bien taillé, tracer une ligne sur le
disque en plastique au bord du bois fraîchement coupé.
NOTE : Ces lignes indiquent le chemin de la coupe suivi
par la lame. Après le changement de lame, les lignes
doivent être effacées et tracées de nouveau.
 Le guide d'onglet étant installé dans la rainure de droite,
reprendre la procédure ci-dessus et tracer une seconde
ligne sur le disque en plastique.
POUR ATTACHER L'INDICATEUR DU GUIDE
LONGITUDINAL À LA LAME
Voir la figure 40.
Utiliser l'indicateur sur le guide longitudinal pour positionner
le guide par rapport à l'échelle sur le rail devant.
NOTE : Le les griffes antirebond et ensemble de protège-
lame doit être retirée pour effectuer ce réglage. Une fois le
réglage effectué, réinstaller le protège-lame.
 Débrancher la scie.
 Placer le guide longitudinal sur la table de la scie, de
manière à ce qu'il touche tout juste le côté droit de la
lame. Verrouiller le guide en place.
 Desserrer la vis à tête bombée et ajuster l'indicateur de
façon à ce que le trait rouge se trouve sur la ligne de "zéro"
sur l'échelle graduée du rail avant. Resserrer la vis.

POUR UTILISER LE GUIDE LONGITUDINAL

Voir les figures 41 et 42.
 Mettre le devant du guide longitudinal sur le rail devant.
 Abaisser le bout arrière du guide longitudinal dans le rail
arrière.
 Vérifier la facilité du glissement.
 Placer le guide longitudinal à la distance voulue de la
lame.
 Enfoncer le levier de verrouillage pour aligner le guide et
le mettre solidement en place. Si bien verrouillé, le levier
de verrouillage devrait être orienté vers le bas.
Vérifiez la facilité du glissement. S'il y a besoin d'ajustements,
voyez Vérifiez et ajuster l'alignement du guide longitudinal
dans la section Ajustements de ce manuel.
29 − Français
DISPOSITIF
IND-I-CUT
INDICATEUR
L'ARRIÈRE DU GUIDE
LONGITUDINAL
™

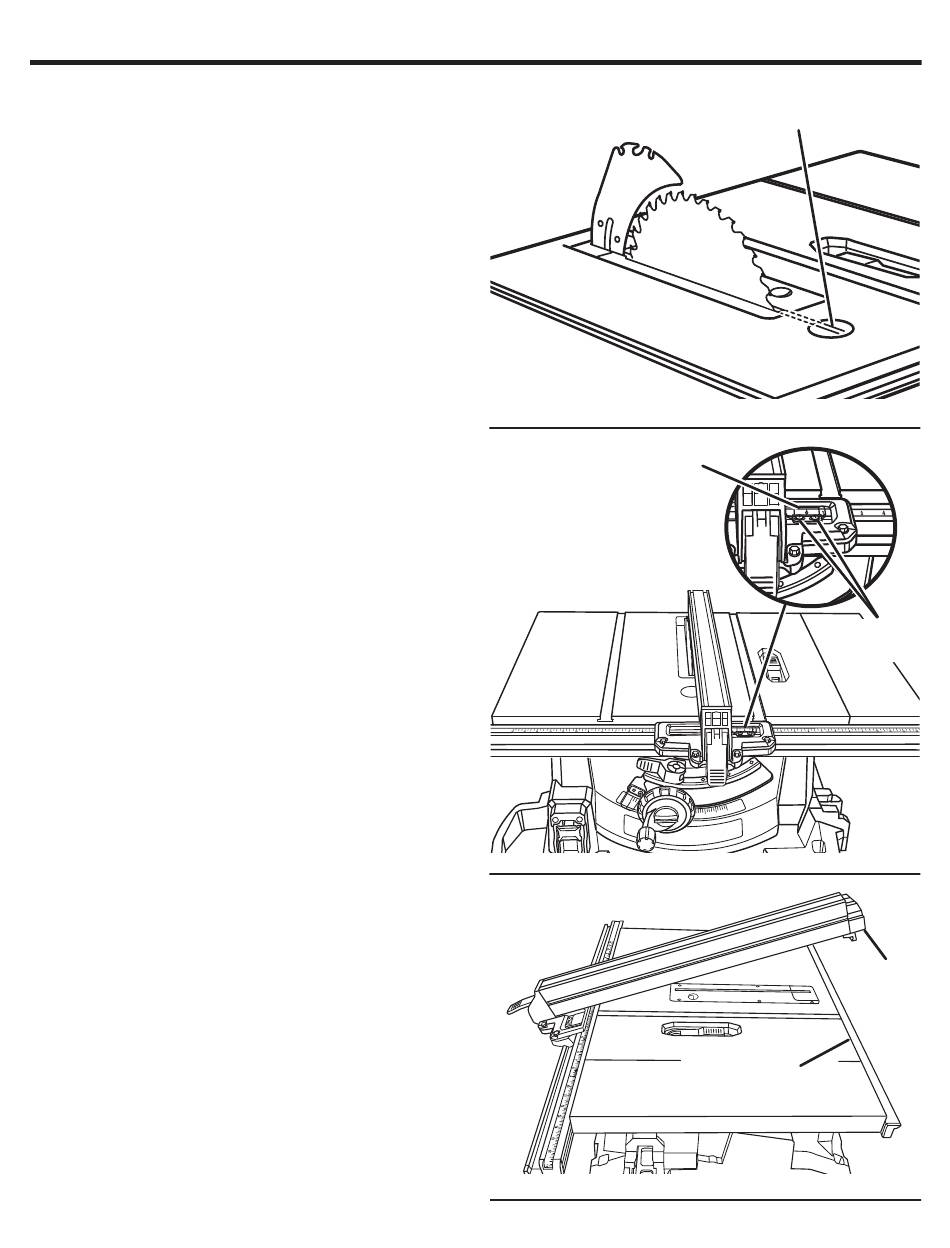

Fig. 39
