ASSEMBLAGE
POUR FIXER LA SCIE ET LA METTRE DE
NIVEAU

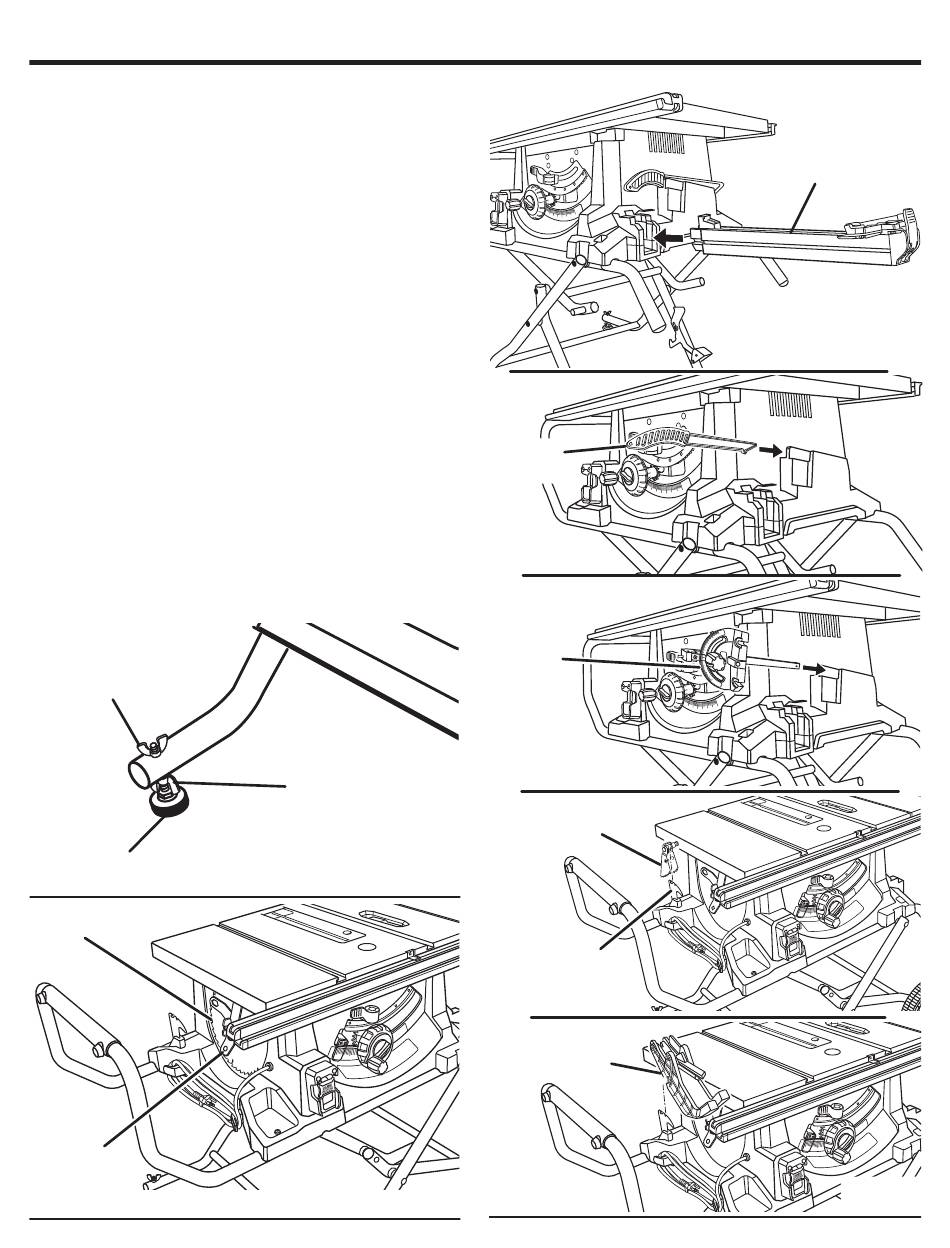

Voir la figure 14.
Le stand étant ouvert et la scie d'établi reposant sur une
surface plane, horizontale, la scie ne devrait pas bouger ni
basculer d'un côté à l'autre.
Si la scie bascule d'un côté à l'autre, il faut régler les pieds
de mise de niveau jusqu'à ce que le stand soit équilibré et
niveau.
 Desserrer les écrous papillon supérieur et inférieur.
 Soulever la scie légèrement afin de pouvoir tourner le patin
de mise de niveau jusqu'à ce que le stand ne bascule
plus.
• Tourner vers la droite pour abaisser le pied
• Tourner vers la gauche pour soulever le pied
• Resserrer l'écrou papillon (supérieur) de sommet une
fois scie est niveau

POUR RANGER LES ACCESSOIRES

Voir les figures 15 - 16.
La scie à table comporte deux systèmes de rangement
commodes (un de chaque côté du bâti) spécialement conçus
pour les accessoires de la scie. Ces accessoires doivent
être rangés en toute sécurité avant de fermer le stand et de
déplacer la scie.
ÉCROU
PAPILLON
(SUPÉRIEUR)
PATIN DE MISE
DE NIVEAU
LAME
CLÉS À
LAME
ÉCROU
PAPILLON
(INFÉRIEUR)
Fig. 14
Fig. 15
18 − Français
BÂTONS
POUSSOIR
GUIDE
D'ONGLET
GRIFFES
ANTIREBOND
GRIFFES
ANTIREBOND ET
ENTREPOSAGE DU
PROTÈGE-LAME
PROTÈGE-LAME
GUIDE
LONGITUDINAL
Fig. 16
