UTILISATION
Pour effectuer une sauteuse:
 Attacher une poignée à un morceau long et droit de bois
et obtient du dessous utilisant des vis noyées.
 Couper un arrêt en forme de L dans le côté de la sauteuse.
Pour utiliser sauteuse:
 Disposer la pièce plate sur la table avec l'éclat de bord
contre la sauteuse et contre buteé.
 L'avoir la poignée de sauteuse et l'utilisation d'un
bâton poussoir et/ou de bloc poussoir , faire la coupe
longitudinal comme décrit plus loin dans cette section.
CALE-GUIDE
Une cale-guide est un outil qui permet de contrôler la pièce
en la guidant fermement contre la table ou le guide. Les
cales-guides sont surtout utiles lors de coupes en long de
petites pièces et de coupes non traversantes. L'extrémité
est oblique, avec plusieurs courtes entailles permettant de
maintenir la pièce par friction. La verrouiller sur la table avec
un serre-joint. Vérifier qu'elle peut résister à un rebond.
AVERTISSEMENT :
Placer la cale-guide contre la partie non coupée
de la pièce afin d'éviter un rebond qui pourrait
entraîner des blessures graves.

COMMENT FABRIQUER UNE CALE-GUIDE

Voir la figure 33.
La cale-guide est un excellent projet pour la scie. Sélectionner
une planche de bois solide d'environ 19 mm (3/4 po)
d'épaisseur environ, 92 mm (3-5/8 po) de large et 457 mm
(18 po) de long. Marquer le centre de la largeur sur l'une
des extrémités de la planche. Couper une des extrémités à
30° et l'autre à 45° « pour des informations sur les coupes
d'onglets, voir la page 33 ». Marquer la planche à 152 mm
(6 po) de cette pointe.
Préparer la scie pour une coupe longitudunale comme
expliqué à la page 33. Régler le guide longitudinal afin de
pouvoir couper un « doigt » d'environ 6 mm (1/4 po) dans la
planche. Avancer la planche seulement jusqu'au repère de
152 mm (6 po). ARRÊTER la scie et attendre que la lame
soit complètement immobilisée avant de retirer la planche.
92,07 mm
(3-5/8 po)
19,05 mm
(3/4 po)
Ajuster le guide et effectuer des coupes longitudinales dans
la pièce pour obtenir des entailles d'environ 6 mm (1/4 po),
séparées de 3 mm (1/8 po).

COMMENT INSTALLER UNE CALE-GUIDE

Voir la figure 34.
Abaisser complètement la lame. Placer le guide longitudinal
à la distance voulue de la lame pour la coupe et le verrouiller.
Placer la pièce à couper contre le guide à proximité de la
lame. Ajuster la cale-guide de manière à appliquer une
résistance juste en avant de la lame. Utiliser un serre-joints
pour maintenir la cale-guide contre le bord de la table de scie.
AVERTISSEMENT :
Ne pas placer la cale-guide à l'arrière de la
pièce. Lorsque l'entaille n'est pas correctement
postionnée, le rebond peuvent être causé par
le pincement de la pièce par la cale-guide et le
blocage de la lame dans le trait de scie. Le non-
respect de cette mise en garde peut entraîner
des blessures graves.
CALE-GUIDE
6,35 mm (1/4 po)
3,18 mm (1/8 po)
457,2 mm
(18 po)
26 − Français
SERRE-JOINT
30°
45°
46,04 mm (1-13/16 po)
152,4 mm
(6 po)
BÂTON
POUSSOIR
BLOC
POUSSOIR

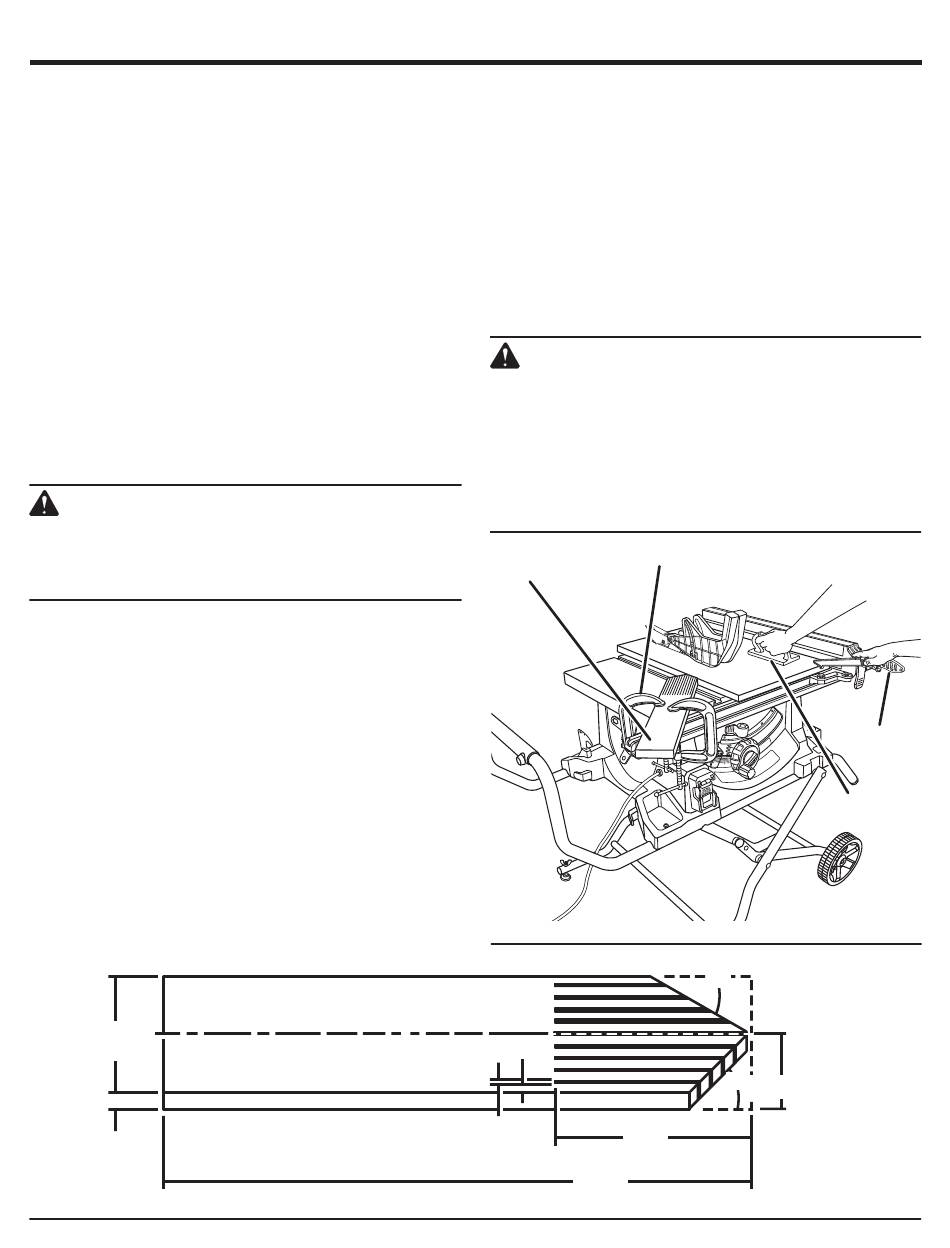

Fig. 34
Fig. 33
