ASSEMBLAGE

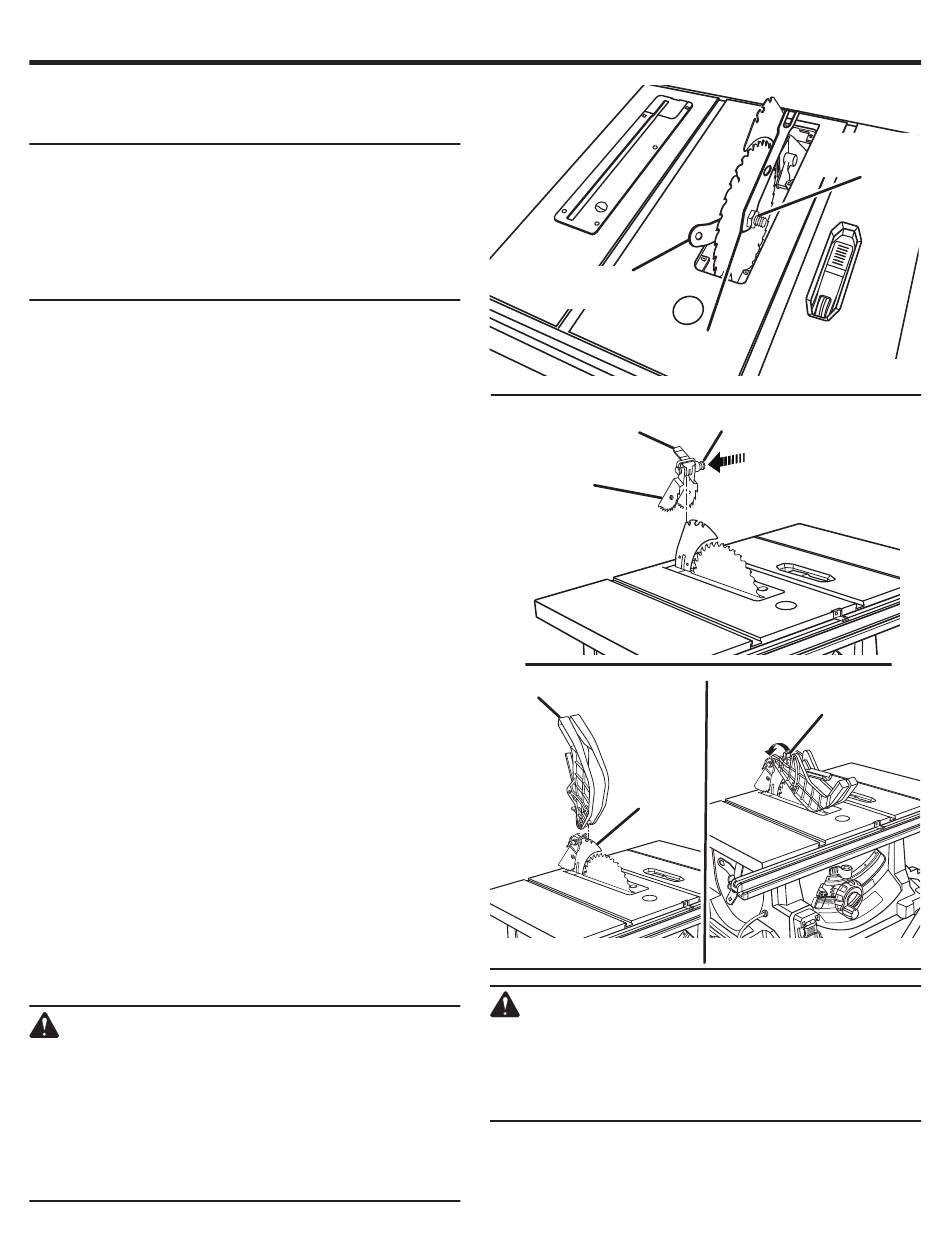

POUR VÉRIFIER L'INSTALLATION DE LA LAME
Voir la figure 19.
AVIS :
Pour fonctionner correctement, les dents de la
lame de scie doivent être orientées vers le bas
et le devant de la scie. Le non respect de cet
avertissement pourrait causer un dommage à la
lame, la scie, ou la pièce à travailler.
NOTE : L'axe d'entraînement a le filetage à droit.
 Débrancher la scie.
 Enlever les clés pour lame du rangement en dévissant
l'écrou à oreilles.
 Abaisser la lame de scie et enlever la plaque à gorge.
 S'assurer certain que le levier de verrouillage de la coupe
en biseau et poussé vers la gauche. Lever la lame à la
hauteur maximum en tournant le bouton de réglage de
hauteur dans le droite.
 Placer le couteau diviseur en la posición « en haut ».
Pour desserrer la lame :
 L'utilisation la clé de lame (gauche), insérer le bout ouvert
méplats de axe de lame.
 Engager l'extrémité fermée de la clé à lame sur l'écrou
hexagonal. L'avoir les deux clés fermement, tirer l'hors
de la clé (le côté de droite) en avant pendant que pousser
l'intérieur (le côté gauche) au arrière de la scie.
Pour serrer la lame :
 L'utilisation la clé de lame (gauche), insérer le bout ouvert
méplats de axe de lame.
 Avec le bout fermé de la plus clé, serrer l'écrou hexagonal.
En tenant fermement les deux clés, tirer la plus clé droite
vers l'arrière de la machine. S'assurer sûr que l'écrou de la
lame est fermement serré. Ne pas serrer excessivement.
 Réinstallez de la plaque à gorge.
Vérifier les dégagements pour être sûr que le mouvement
de la lame ne soit pas obstrué. Se rapporter à Vérification
et alignement du couteau diviseur et la lame.
INSTALLATION DE LA GRIFFES ANTIREBOND
ET PROTÈGE-LAME
Voir les figures 20 - 21.
AVERTISSEMENT :
Toujours installer le protège-lame et les griffes
antirebond sur le couteau diviseur vers le
haut afin de protéger adéquatement la lame.
L'installation de composants protecteurs sur le
couteau diviseur dans toute autre position nuira
au bon fonctionnement du couteau diviseur et
augmentera le risque de blessures graves.
CLÉS DE LAME
(DROITE)
POIGNÉE DE
GRIFFES
GRIFFES
ANTIREBOND
PROTÈGE-LAME
AVERTISSEMENT :
Remplacer des cliquets ternes ou endommagés
griffes antirebond. Atténuer ou avoir endommagé
des griffes ne peut pas arrêter un rebond
augmentant les risques de blessures graves.
NOTE: Les griffes antirebond devraient être seulement
installés pour coupes traversante.
 Débrancher la scie.
 Relever la lame de scie.
20 − Français
CLÉS DE LAME
(GAUCHE)
BOUTON
LEVIER DU
GARDE
ÉCARTEUR/
COUTEAU
DIVISEUR
ÉCROU
HEXAGONAL
Fig. 19
Fig. 20
