4 Mise en service
4.1.2 Gaine guide-fil synthétique
AVIS
• Pour les gaines guide-fil synthétiques d'un diamètre extérieur de 4,00 mm, le tube
capillaire du raccord intermédiaire doit être remplacé par un tube de guidage.
Exécutez les étapes comme décrit dans les illustrations suivantes :

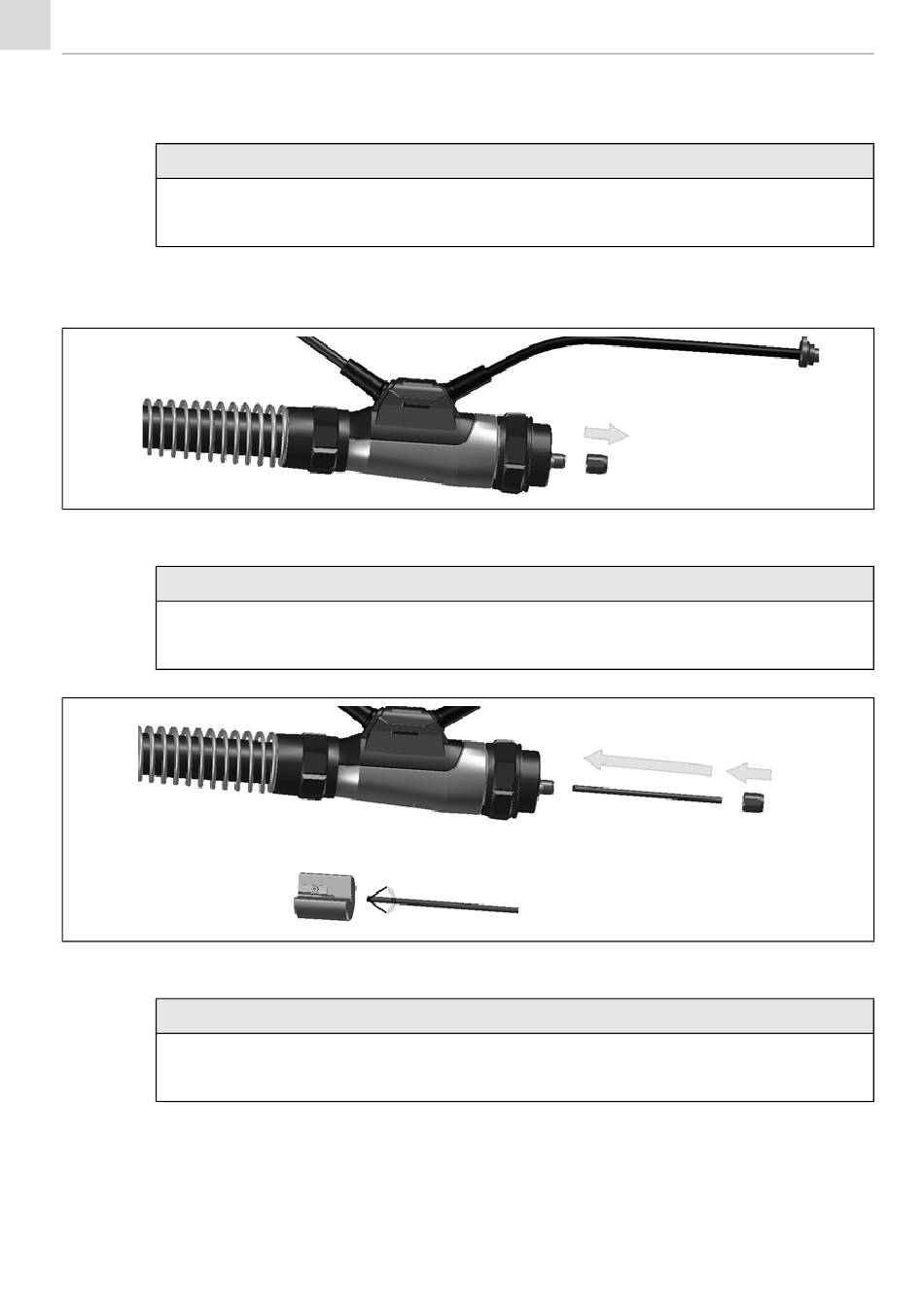

Fig. 5 Retirer l'écrou d'accouplement
W
AVIS
• Nous vous recommandons d'affûter la gaine guide-fil synthétique à un angle de 40°
avant l'assemblage avec le taille-gaine ABICOR BINZEL.
Fig. 6 Affûter la gaine guide-fil synthétique
AVIS
• Introduisez la gaine guide-fil synthétique dans le tube-contact par le biais du câble
transport de fil jusqu'à la butée.
FR - 10
A
40°
MB EVO PRO/MB EVO
A
B
C
BAL.0414.0 • 2019-05-17
