1 Montage I
Raadpleeg de in de handleiding van de boegschroef gegeven in-
stallatieaanbevelingen en inbouwinstructies.
Bij de eindmontage wordt de motor niet direct op de tussenflens
gemonteerd maar eerst volgens onderstaande aanwijzingen de
motorbehuizing gemonteerd.

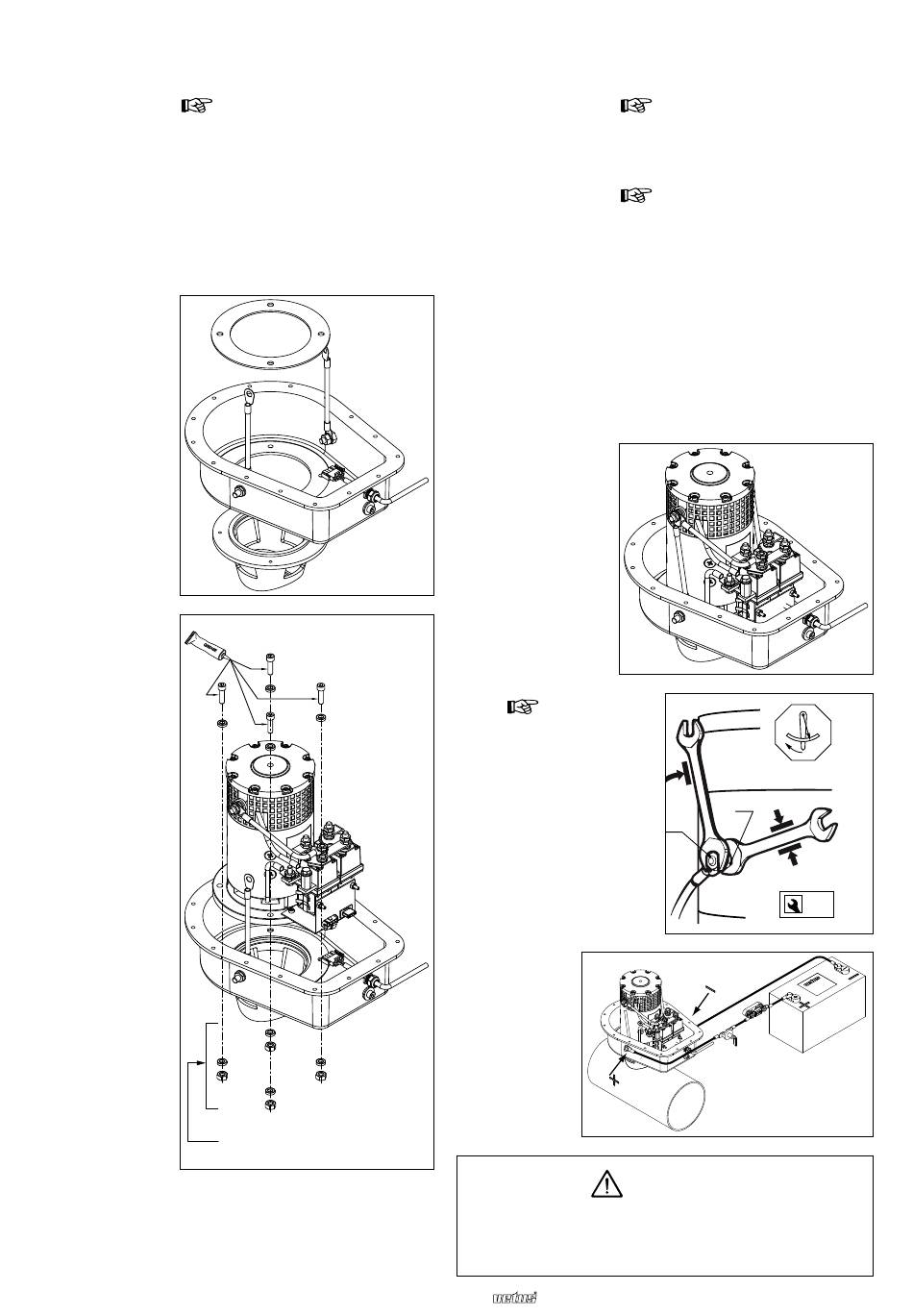

• Plaats de onderste
huishelft op de tus-
senflens.
• Plaats de meegele-
verde pakking op de
bodem van de on-
derste huishelft.
• Vet de schroefdraad
van de bouten in
met 'outboard gear
grease' en monteer
de elektromotor op
de tussenflens.
• Draai ter controle
met de hand de
schroef rond, deze
moet gemakkelijk
zijn rond te draaien,
waarbij de elektro-
motoras wordt mee-
genomen.
• Controleer of de as
van het staartstuk en
de elektromotoras el-
kaar niet raken.
2
020559.03
L
et op
Alleen BOW4512DI
2

Elektrische installatie

Let op dat bij het aansluiten van elektrische kabels geen andere
elektrische delen los komen.
Controleer na 14 dagen alle elektrische verbindingen. Ten gevolge
van temperatuurschommelingen kunnen elektrische delen (bij-
voorbeeld bouten en moeren) los komen.
• Controleer of de spanning, vermeld op het typeplaatje van de mo-
tor, overeenkomt met de boordspanning.
Plaats de accu of accu's zo dicht mogelijk bij de boegschroef; de
hoofdstroomkabels kunnen dan kort zijn, waardoor het spannings-
verlies laag blijft.
• Sluit de voorgemon-
teerde kabels in de
behuizing, plus (+)
en min (-), aan op de
motor.
L
et op
Voorkom verdraaien van de
bout en moer 1 tijdens het
aansluiten van de kabels.
Houd daarom tijdens het aan-
draaien van moer 2 een steek-
sleutel op moer 1 zonder deze
steeksleutel te verdraaien.
Het aandraaimoment van
moer 2 is maximaal 11 Nm.
• Sluit de hoofd-
stroomkabels
aan.
Ook de schakelaar en de zekering kunnen door vonken een
brandbaar mengsel ontsteken!
Plaats deze daarom in een gesloten behuizing (schakelkast).
Installatieinstructies Boegschroeven 'Ignition Protected'
L
et op
L
et op
9 - 11 Nm
1
2
2 x M10
