6.9 SORTIE TANGENTIELLE A LA FIN DE L'USINAGE (G38)
La fonction G38 permet de terminer une opération d'usinage par une sortie tangentielle de
l'outil. La trajectoire suivante doit être une droite (G00 ou G01). Dans le cas contraire, la
CNC affiche l'erreur correspondante.
La fonction G38 est non-modale et doit donc être programmée pour chaque sortie
tangentielle de l'outil.
La valeur de R5.5 doit toujours apparaître après G38; elle indique le rayon de l'arc que la
CNC introduit pour obtenir une sortie tangentielle de la pièce. Cette valeur de R doit
toujours être positive.
Exemple avec programmation de l'axe X en rayons:
X
30
10

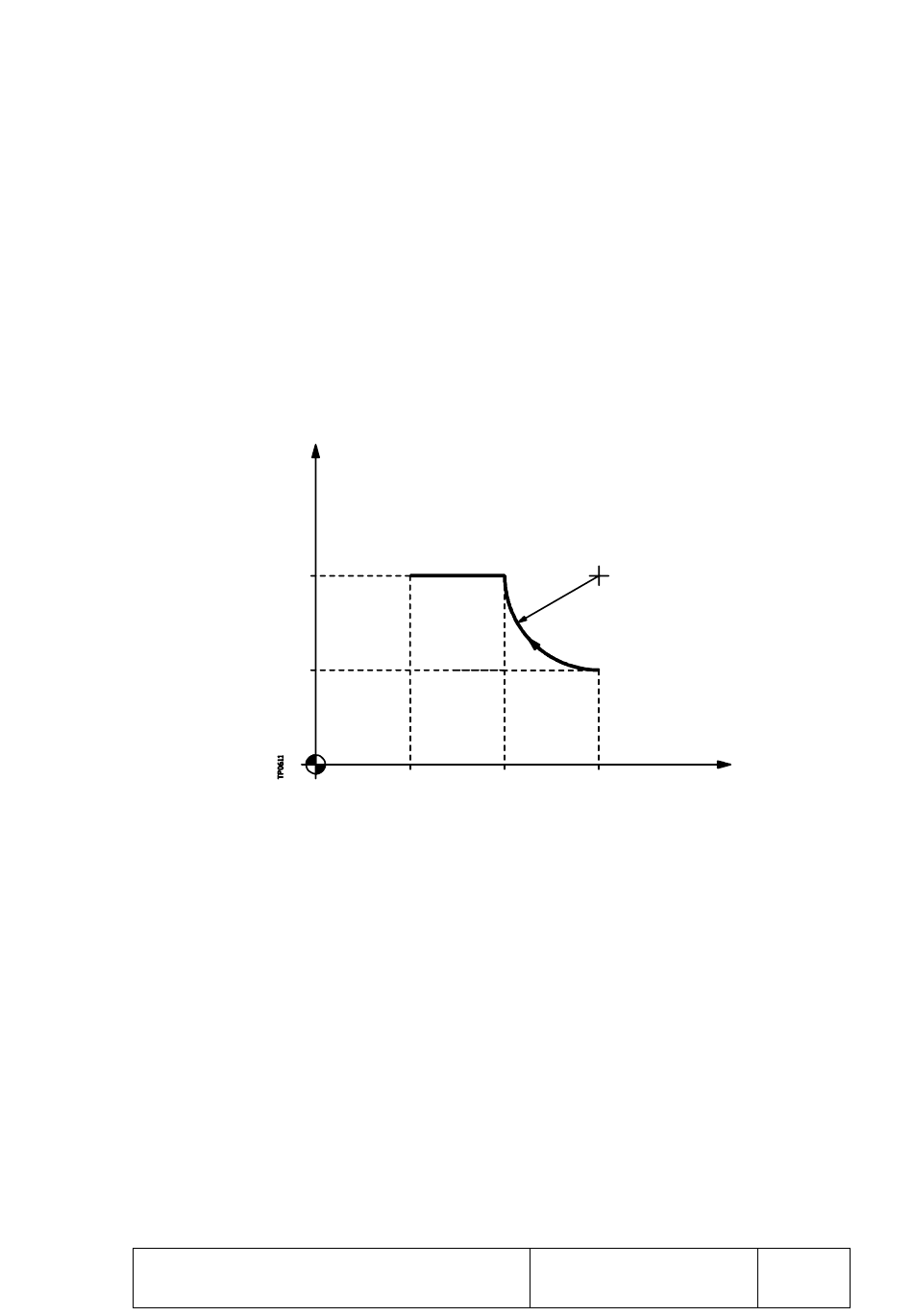

Pour usiner un arc avec X10 Z50 comme point de départ et une trajectoire de sortie
rectiligne, on programmera:
Chapitre: 6
CONTROLE DES TRAJECTOIRES
10
G90 G02 X30 Z30 R20
G01 X30 Z10
R=20
30 50
Section:
SORTIE TANGENTIELLE (G38)
