Configurer La Largeur Maximum De La Sortie Impulsions - Emerson Micro Motion 9739 MVD Manuel De Configuration Et D'utilisation

Exemple : Configurer Fréquence = Débit
Vous souhaitez que des débits jusqu'à 2000 kg/min soient indiqués par la sortie
impulsions.
L'appareil raccordé à la sortie impulsions est configuré pour que 10 impulsions
correspondent à 1 kg.
Solution :
Configurez les paramètres comme suit :
•
•
6.2.5

Configurer la Largeur maximum de la sortie impulsions

Display
ProLink II
Field Communicator Configure > Manual Setup > Inputs/Outputs > Frequency Output > FO Settings > Max Pulse Width
Vue d'ensemble
La Largeur maximum de la sortie impulsions sert à garantir que la durée du signal de l'état actif
est suffisamment élevée pour être détectée par l'appareil raccordé à la sortie impulsions.
Le signal de l'état actif peut être le niveau haut de tension ou 0,0 V, selon la Polarité de la
sortie impulsions.
Tableau 6-6:
Polarité
Niveau haut actif
Niveau bas actif
Manuel de configuration et d'utilisation
FrequencyFactor =
FrequencyFactor =
FrequencyFactor =
Valeur débit : 2000
Valeur fréquence : 333,33
Non disponible
ProLink > Configuration > Frequency > Freq Pulse Width

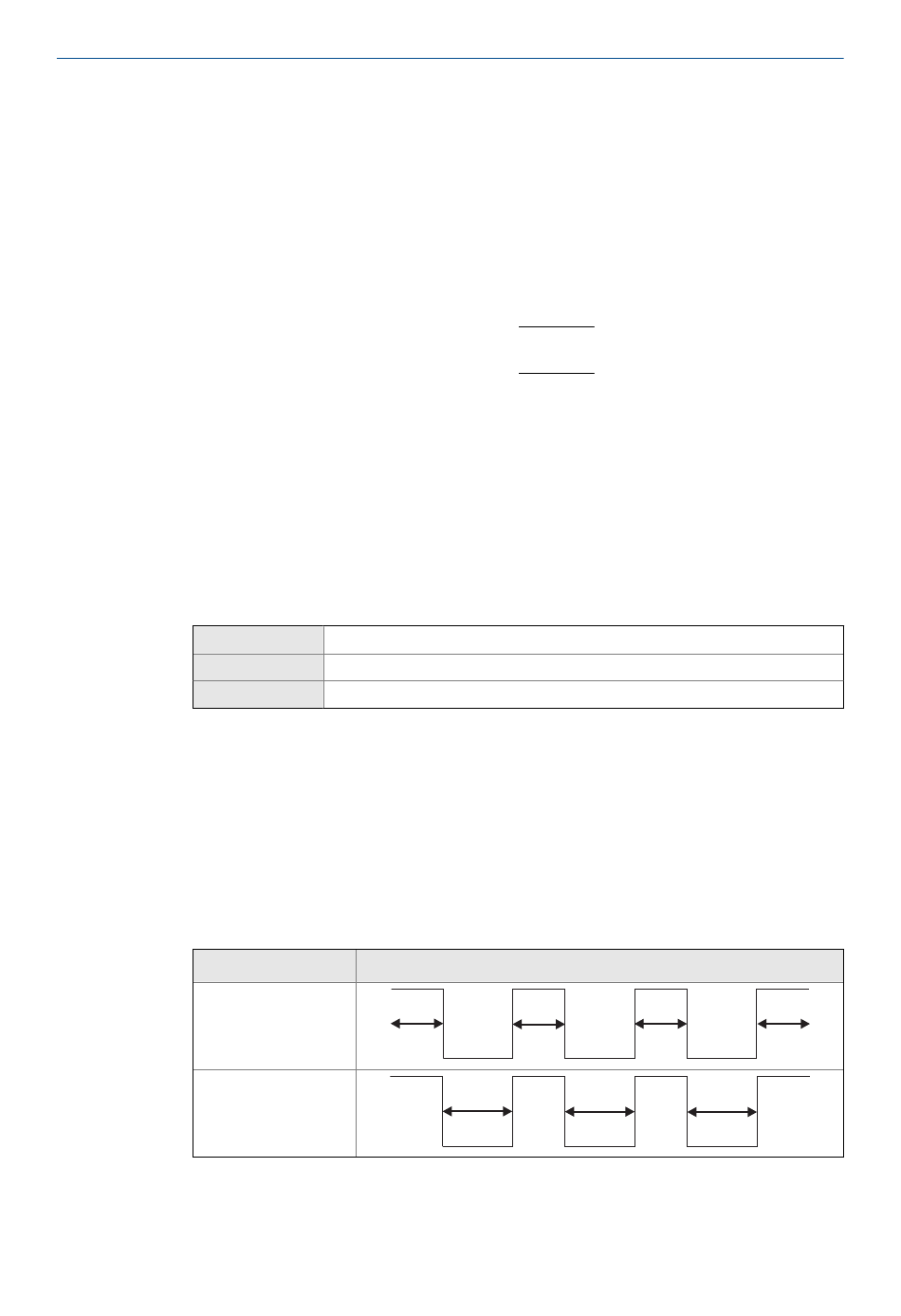

Interaction de la Largeur maximum de la sortie impulsions et de la Polarité de la
sortie impulsions
Largeur d'impulsion
Intégration du débitmètre au système de contrôle
RateFactor
x N
T
2000
x 10
60
333.33
93
