4.4 Raccordement de l'objet à tester à l'appareil de contrôle
Pour mesurer la résistance du conducteur de protection, la résistance d'isolement et le courant
dérivé équivalent, vous devez raccorder l'objet à tester à la prise d'essai (8) ou aux prises ou
pinces (9) et (10) parallèles à la prise d'essai. La connexion (9) est reliée aux prises des con-
ducteurs extérieurs en court-circuit et la connexion (10) au contact de protection de la prise
d'essai (8). Adoptez l'une des configurations de connexion suivantes selon le type d'objet à
tester.

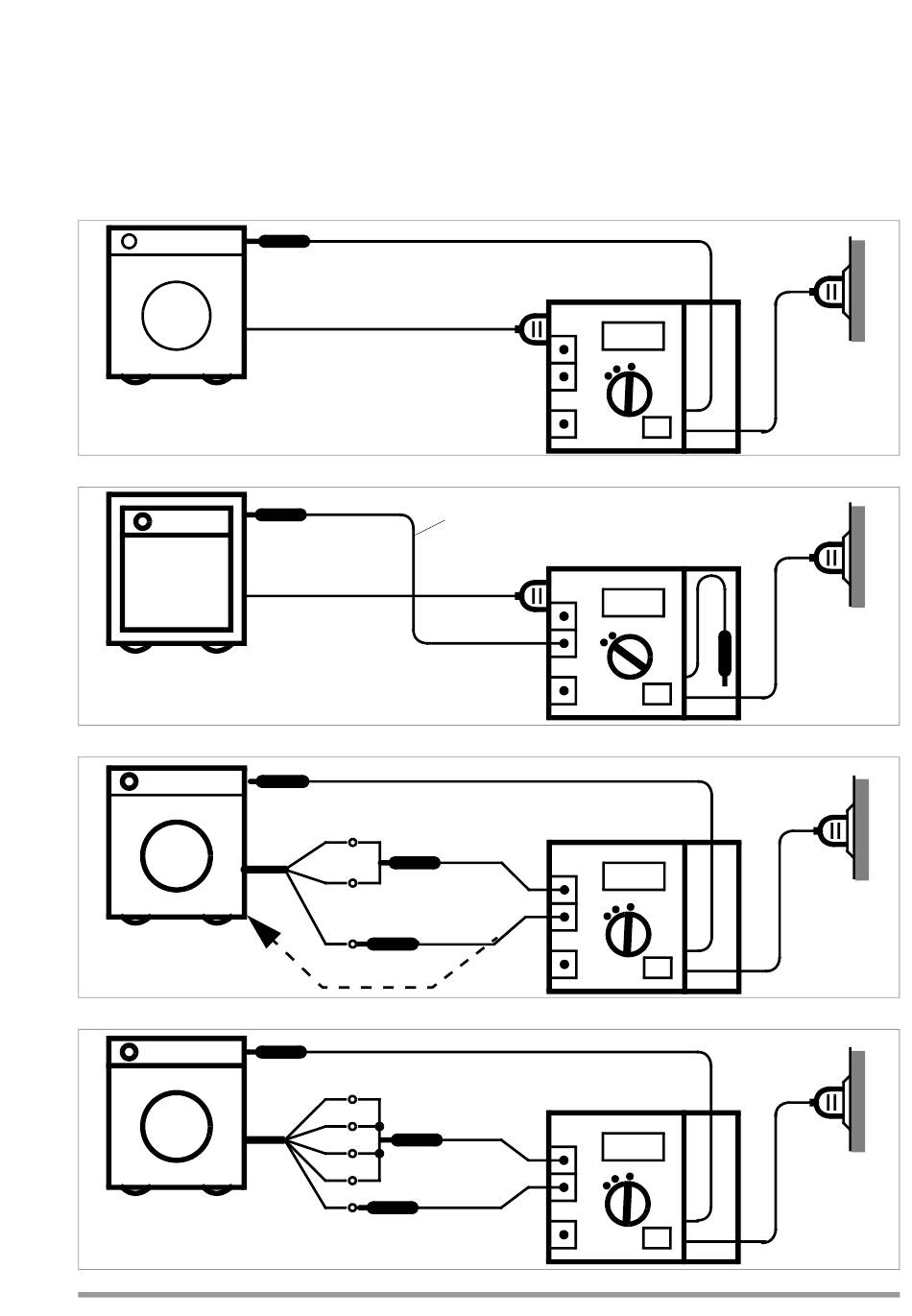

4.4.1 Objets de la classe de protection I avec fiche d'alimentation secteur

Allumer l'objet !

4.4.2 Objets de la classe de protection II

Allumer l'objet !

4.4.3 Objets sans fiche d'alimentation secteur et objets de la CP III

Allumer l'objet !
4.4.4 Objets à raccordement triphasé
Allumer l'objet !
