5.5.1 Mesure selon le procédé du courant dérivé équivalent
!
Attention !
! Ne touchez pas les contacts de raccordement de l'appareil quand une mesure de résistance
d'isolement est en cours !
➭

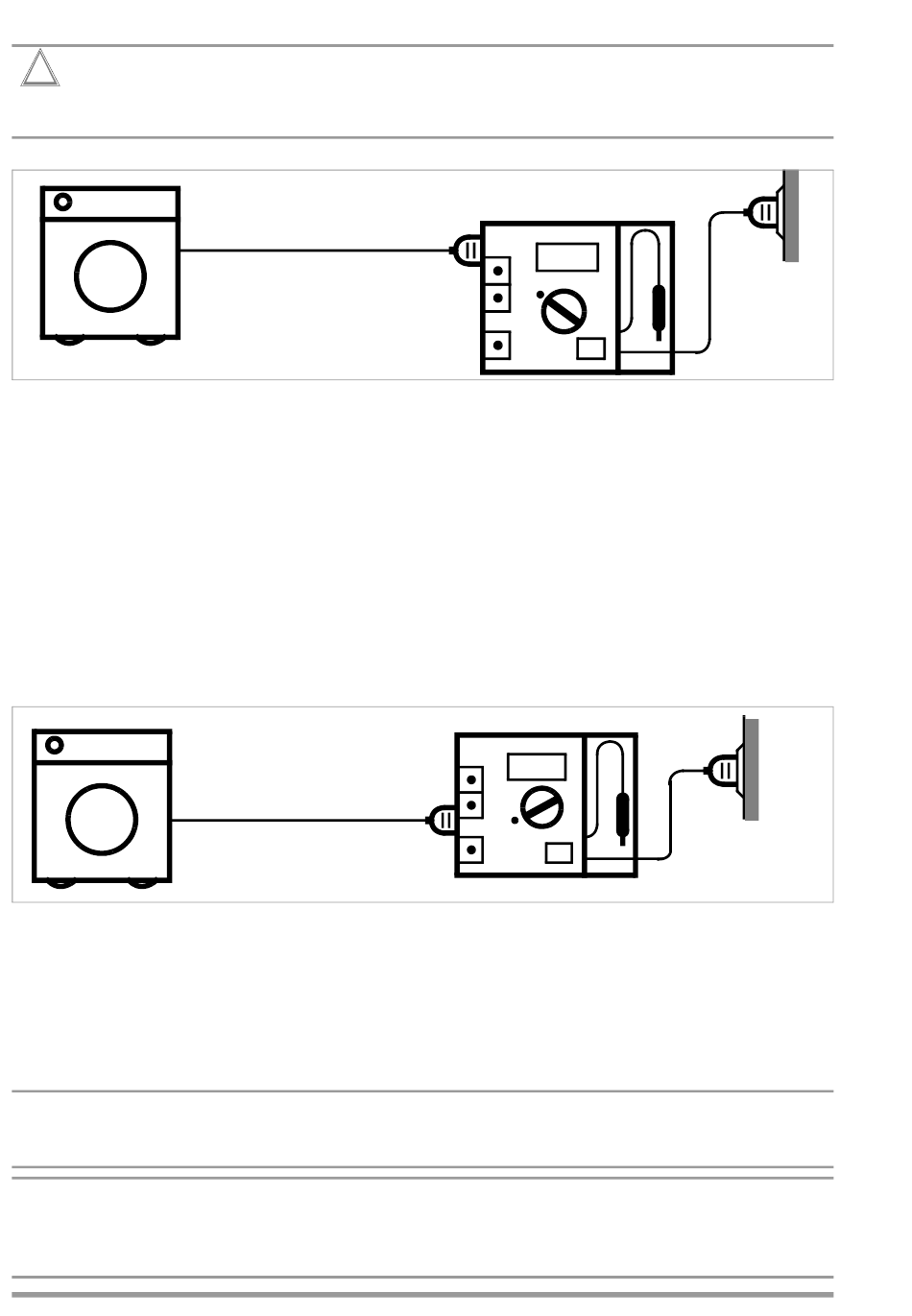

Connectez l'objet à tester comme indiqué dans la figure suivante.
➭
Réglez le sélecteur de fonction de mesure sur la plage I
➭
Mettez l'objet à tester en marche dans toutes ses fonctions et assurez-vous que, par ex.,
les contacts des commutateurs dépendants de la température, ou similaires, soient aussi
fermés.
➭
Lisez la valeur de mesure en mA sur l'affichage LCD.
Conformément à DIN VDE 0701-0702, le courant affiché ne doit pas dépasser 3,5 mA
entre les pièces sous tension en fonctionnement et les pièces métalliques pouvant être
touchées, pour les appareils avec une puissance de chauffe de 3,5 kW 1 mA/kW.
5.5.2 Mesure selon le procédé du courant différentiel
Dans ce cas est mesuré le courant différentiel (courant de défaut) entre le conducteur externe
L et le conducteur neutre N de l'objet à tester. Cette mesure ne doit être réalisée qu'après un
test du conducteur de protection réussie, voir chapitre 5.3, page 14.
➭
Connectez l'objet à tester comme le montre la figure suivante.
➭
Réglez sur la position I
➭
Mettez l'objet à tester en service.
➭
Lisez la valeur du courant différentiel en mA. Conformément à DIN VDE 0701-0702, le
courant affiché ne doit pas dépasser 3,5 mA pour les appareils avec une puissance de
chauffe 3,5 kW 1 mA/kW.
Ces mesures doivent être réalisées dans chacune des deux positions de la fiche secteur. La
valeur mesurée la plus grande sera considérée comme valeur de mesure.
Remarque !
Sans objet à tester raccordé, des chiffres apparaissent sur l'affichage numérique, qui
ne correspondent à aucune valeur mesurée.
Remarque !
Lors du montage du METRATESTER
rant différentiel est mesuré en tant que somme des valeurs instantanées des courants circulant
dans les conducteurs L1, L2, L3 et N.
18
Vers la prise d'essai
Vers prise secteur
20 mA.
Diff
5 dans l'appareil de contrôle du courant triphasé, le cou-
I
EA
20 mA.
EA
I
Diff
GMC-I Messtechnik GmbH
