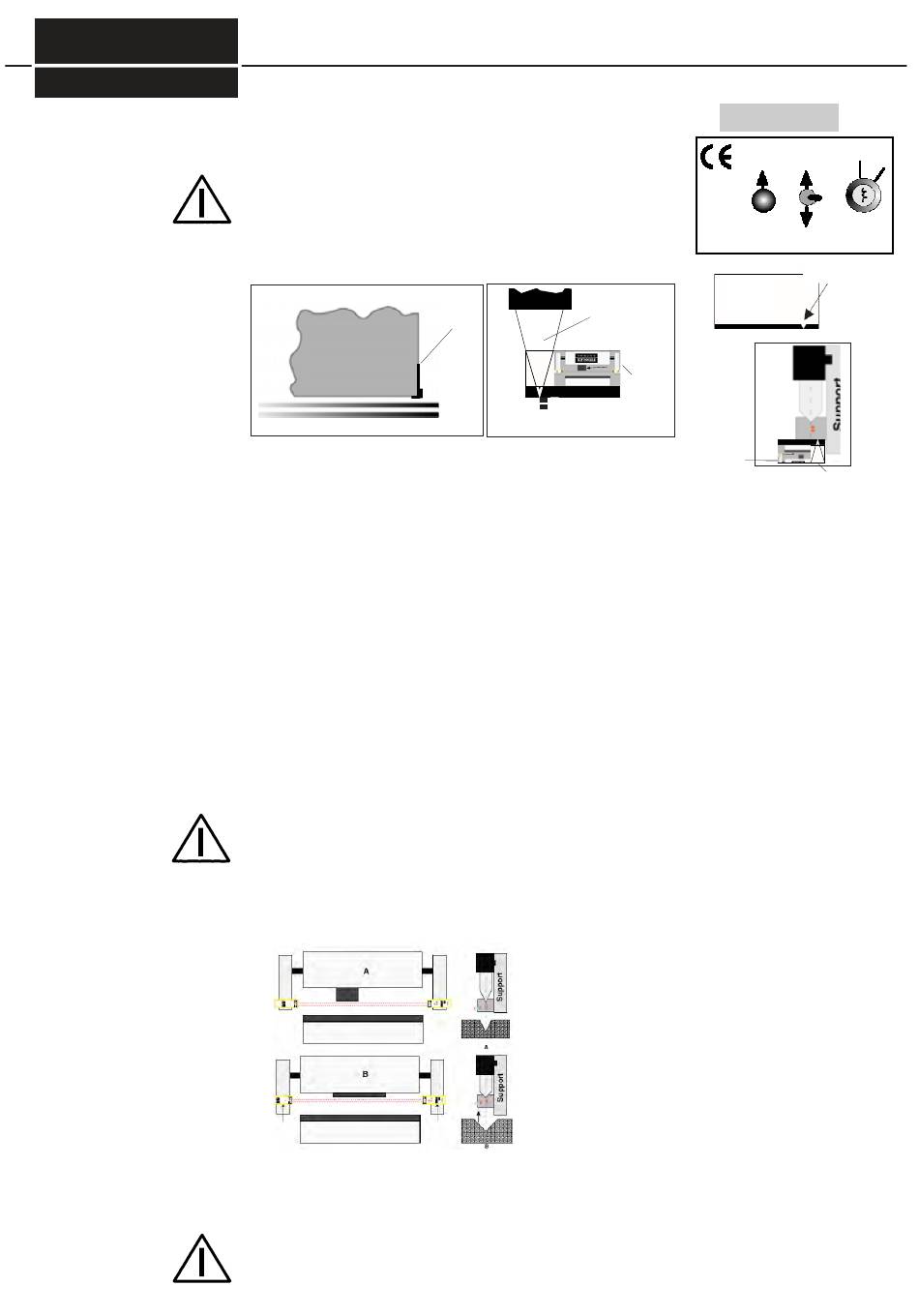

Instructions de réglage - après changement d'outil supérieur
1. Lors de la premiere installation ou apres un changement d'outil supéri-
eur, le sélecteur à clef, situé en haut du support du récepteur, doit être
commuté sur "marche", la pédale de commande n'étant pas actionnée.
2 .La plaquette magnétique doit être fixée sur le coté droit de l'outil
supérieur avec la pointe de l'outil positionnée dans l'encoche de la
plaquette (voir fig 22/2, 22/4). La pointe de l'outil étant affleurant avec le
bord de la plaquette. Un réglage précis ne pourrat être effectué qu'en
utilisant cette plaquette.
magnétique
Partie inférieure des outils
Une fois la procédure de réglage du système AKAS terminé, la plaquette magnétique
sera à positionner sur le coté droit de l'outil inférieur (matrice) de manière à couvrir le
vé de la matrice (voir fig 22/5). La partie supérieure de la plaquette étant à ras de la
surface de la matrice. Cette plaquette doit rester positionnée sur la matrice pendant
tous les cycles de pliage.
3. Il est maintenant possible de choisir entre 2 modes de réglage différents:
A. Ajustement automatique (Mode automatique):
Une impulsion sur le bouton "Automatik" permet le démarrer le cycle de réglage automatique. La procédure est
automatiquement terminée lorsque le systeme AKAS® est à la bonne distance sous l'outil supérieur. Le cycle
automatique peut être raccourci, si pendant le mouvement de descente de l'émetteur AKAS® et du récepteur
AKAS®, on délivre une impulsion vers le haut ("monter émetteur") sur le manipulateur (Cette action permet un
gain de temps dans le cas ou un outil tres haut est remplacé par un outil tres petit). En faisant cela, le mouve-
ment de descente de l'émetteur et du récepteur sera interrompu. Si les faisceaux laser sont en face des
éléments du récepteur, c.a.d que les deux boîtiers sont "synchronisés l'un à l'autre" par la liaison optique (focali-
sés), le systeme AKAS® continuera son cycle de réglage par la monté des deux boîtiers jusqu'au positionne-
ment correct par rapport au nouvel outil supérieur. Si les deux boîtiers ne sont pas en liaison optique (par ex.
faisceau interrompu par l'outil), l'émetteur et le récepteur descendront jusqu'à la position la plus basse de leur
support motorisé. Ils monteront alors jusqu'au niveau de la pointe de l'outil supérieur. Puis le systeme s'éloigne-
ra automatiquement de la bonne distance par rapport à la pointe du nouvel outil supérieur.
Apres avoir réalisé le cycle complet de réglage, le sélecteur à clef sera commuté sur "arrêt" et la clef pourrat
être retirée du sélecteur.
Après avoir réalisé complètement la procédure d'ajustement, les tests (voir page 9) doivent êtres réali-
sés. Si la clef du sélecteur a été commutée en position arrêt, les sorties du système AKAS ne se refer-
merons qu'après avoir réalisé complètement le cycle de "réglage automatique".
B. Ajustement manuel (Mode manuel):
En actionnant le manipulateur sur "descendre émetteur" (vers le bas), le mode manuel d'ajustement est activé.
L'opérateur peut alors contrôler que les faisceaux laser sont bien reçus par le récepteur : - Leds P non allumées
(voir B1) - ou ne sont pas reçus par le récepteur: une des Leds P allumée (voir B2)
réalisée en mode automatique telle que décrite dans le paragraphe "A - Ajustement automatique".
Si le sélecteur à clef est commuté sur la position arrêt, les sorties de sécurité du système AKAS ne se fermeront
qu'après avoir effectué complètement la procédure de réglage automatique. Le sélecteur à clef ne doit pas être mani-
pulé si la pédale de commande est actionnée. La clef est sous la responsabilitée d'une personne habilitée (règleur)!
Outil supérieur
Plaquette
E1
E2
Fig 22/3
B1 : (cette fonction est utile lors du premier réglage du
système)
L'émetteur
AKAS® et le récepteur AKAS® peuvent être
déplacés vers le haut ou le bas en actionnant le manipulateur
''monter émetteur/descendre émetteur''.
que l'émetteur et le récepteur sont correctement installés
parallèlement à la ligne de pliage de la machine. L'appui sur le
bouton poussoir "Automatik" permet de démarrer la procédure
de réglage automatique.
B2:(Cette fonction est utile si les faisceaux de l'émetteur ne
sont pas en face des récepteurs, par ex. si une matrice haute
est utilisée)
L'appui sur le bouton poussoir "Automatik" ou" Monter récepteur",
permet de déplacer le récepteur vers le haut. En même temps,
l'émetteur peut être déplacé en actionnant le manipulateur "Monter
èmetteur / descendre èmetteur". Des que les faisceaux de l'émet-
Fig 22/6
teur sont en à nouveau en face des récepteurs, les LEDs de
réglage P s'éteignent. La procédure de réglage peut alors être
22
Montage
AKAS®-3...
Empfänger auf
Reciever up
Monter récepteur
Ricevitore su
Automatik
Transmitter down
Descente émetteur
Vue arrière
Plaquette
magnétique
Vue de coté
AKAS3P
Plaquette
magnétique
AKAS3P
Fig 22/2
Cela permet de vérifier
5
5.8
Sender auf
Aus Off
Transmitter up
Arrêt
Ein On
Monter émetteur
Marche
Emettore su
Sender ab
Fig 22/1
Emettitore giu
Encoche pour la pointe
de l'outil
Fig 22/4
Fig 22/5
Plaquette
magnétique
AKAS®-3P sur
le cotè de l'outil
infèrieur
