FIESSLER
E L E K T R O N I K

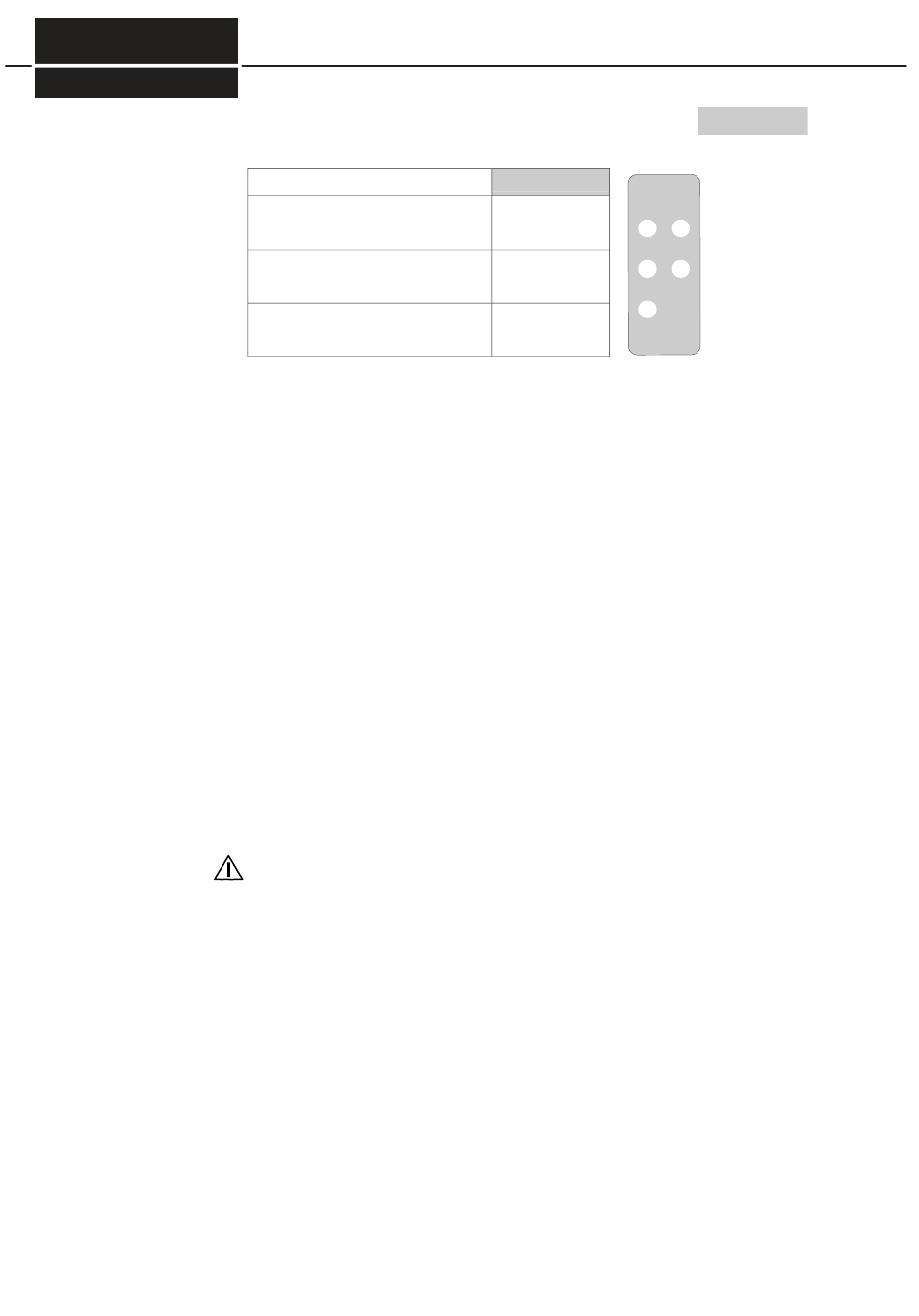

LEDs de contrôle
de l'ajustement
Doc N°. 1300 Stand 17.12.2015 /Aui
Réglage de l'AKAS® lors de la première installation
synchronisation émetteur - récepteur
Les faisceaux de l'émetteur sont tous
bien focalisés
Les faisceaux de l'émetteur ne sont pas
tous focalisés précisément
Les faisceaux de l'émetteur ne sont pas
tous focalisés.
Recommandation !
AKAS®-3PF: E2, E4, E6
Les LEDs clignotent lentement avec une fréquence de 1 seconde: Le coulisseau a bien été
arrêté par la came lors du contrôle de la distance d'arrêt. Lorsque la came est à nouveau libre,
les sorties OSSDs sont à nouveaux activées. Les LEDs d'ajustement clignotent lentement jus-
qu'à ce que le coulissea soit ré-ouvert complètement.
AKAS®-3...
Ajustement
E2
E...on
P...off
E4
E...partiellement off
P...partiellement on
E6
E...off
Ausricht-
P...on
kontrollen
21
Montage
5.7
AKAS®-3...
P1
P2
5
