FIESSLER
E L E K T R O N I K

Instructions d' ajustage

Ces instructions se trouvent sur
le support du récepteur!

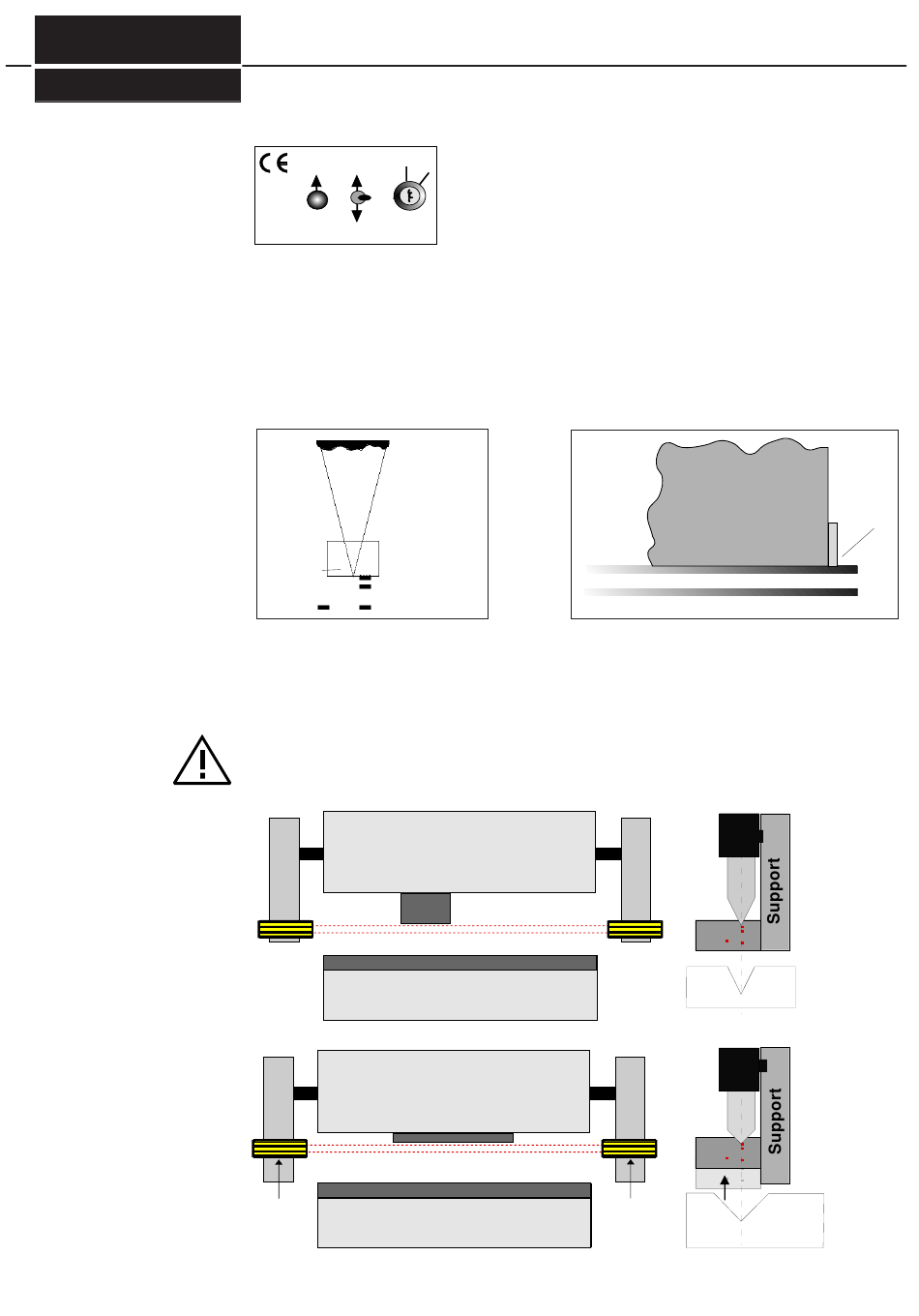

Représentation schématique de
l'AKAS®-I après un changement
d'outillage et du positionnement
de l'émetteur et du récepteur.
Doku Nr. 764 Stand 13.10.2010/AS/GF/di/Aui
Instructions de réglage - après changement de l'outillage
Empfänger auf
Sender auf
aus off
Reviever up
Transmitter up
arrêt
ein on
Monter récepteur
Monter émetteur
marche
Ricevitore su
Emettitore su
Sender ab
Transmitter down
Descendre émmetteur
Emettitore giu
schéma 29/1
Attention : si un outil inférieur est installé considérablement plus haut que le précédent, il se peut que
l´émetteur ne trouve jamais le récepteur parce que le récepteur est toujours recouvert par l'outil
inférieur. Dans ce cas, menez le récepteur manuellement vers le haut en utilisant la touche "EMPFÄN-
GER AUF" jusqu'à ce que le récepteur arrive dans la zone des faisceaux de l'émetteur, le récepteur se
repositionnera alors automatiquement correctement par rapport à l'émetteur.
Menez l'émetteur manuellement vers le haut (le récepteur fait de même automatiquement), jusqu'à ce que l'outil
supérieur ou la plaquette magnétique positionnée, interrompe le faisceau laser E4 et que le contrôle d'aligne-
ment de E4 s'allume. La plaquette magnétique doit être fixée sur l`outil supérieur de façon à ce que son arrête
se trouve au ras de l'outil supérieur (schéma 29/2, 29/3)
outil supérieur
plaquette
magnétique
Ensuite allez vers le bas, jusqu'à ce que les contrôles d'alignement de E4 s'éteignent à nouveau.
L'outil supérieur ou la plaquette magnétique frôle alors le faisceau supérieur et garantit ainsi l'écart de sécurité
d'environ 20 mm par rapport aux unités de la barrière de sécurité E1 et E2. L' AKAS®-I est maintenant correc-
tement ajusté. Maintenant, le barreau de contrôle doit être posé sur l'outil inférieur. Mettre le commutateur à clé
sur "aus" (arrêt) et retirer la clé. La clé doit rester en possession d'une personne habilitée.
Une fois la procédure de réglage terminée, il est nécessaire d'exécuter les tests décrits à la page 4.
Pour le premier réglage ou après un changement d'outillage, positionner sur
"ein" le commutateur à clé
du
rapport au récepteur, dans une position où les contrôles d'alignement de E1
et E2 s'allument, le récepteur part automatiquement sur la butée inférieure.
Dans ce cas, dirigez l'émetteur, avec le manipulateur "SENDER AUF/AB",
vers le bas jusqu'à ce qu'il ait trouvé le récepteur. Donc, les LED rouges de
contrôles d'alignement sont éteintes.
schéma2
9/2
A
B
29
Montage
AKAS®-I
support récepteur. Si l'émetteur se trouve par
outil supérieur
A
B
6
6.5
6.5.1
plaquette
magnétique
schéma 29/3
schéma 29/4
