Portée max. standard
Outil superieur max. 6m
Course max. des supports
motorisés pour le réglage
AKAS®-3...
Standard 150 mm
(190 mm en option)
(sur demande, des supports
avec des courses supérieures
sont disponibles)
Supports mécaniques
Fiessler
Photo, vue de face Fig. 14/2
Doc N°. 1300 Stand 17.12.2015 /Aui

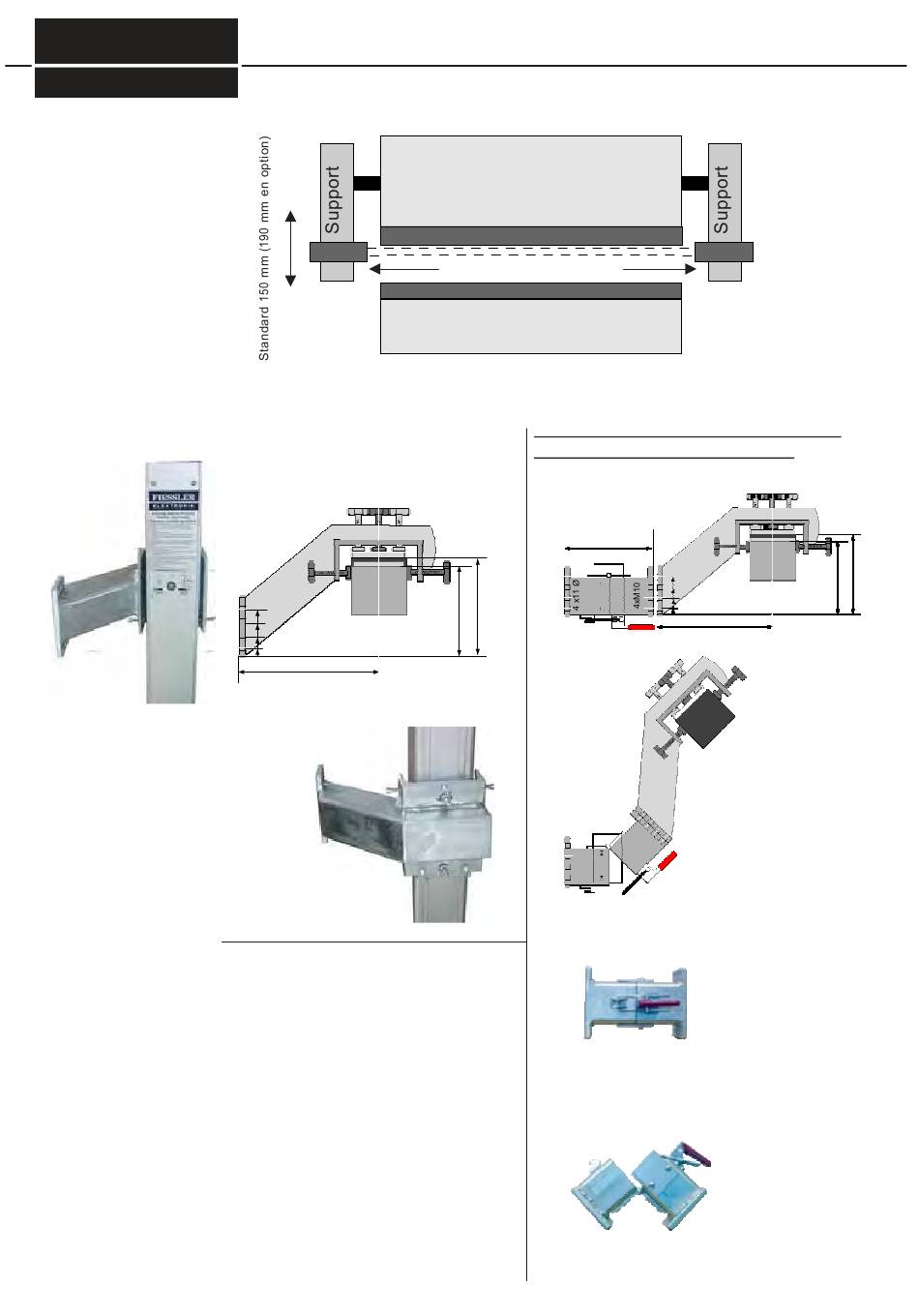

Caractéristiques mécaniques, plans d´encombrement
Portée Max. Standard / plage de course max. des supports / Supports mécaniques Fiessler
8m
Emetteur
Supports en U pour AKAS®-3...
Code de commande AKAS/AS/U (option)
A C B
D
AKAS
70
50
30
10
200 ±10
mm
Dessin, vue de dessus
Photo, vue arrière
Fig. 14/4
Coulisseau
Outil supérieur (poinçon)
Max. 8m
M a t r i c e
Adaptateur escamotable pour support AKAS/AS/U
Code de commande AKAS/AS/U/S (option)
167 mm
E
min
max
140 mm
155 mm
Fig. 14/3
fermé
ouvert
14
m
Récepteur
Fig. 14/ 1
AKAS
min
140 mm
70
50
30
10
200 ±10
mm
Dessin, vue de dessus
Fig. 14/6
Fig. 14/7
4
4.4
max
155 mm
Fig. 14/5
