FIESSLER
E L E K T R O N I K
Ajustement correct de l'émetteur
cas A
Doc N°. 1300 Stand 17.12.2015 /Aui
possibilités de déréglage
AKAS®-3P...
L'angle sombre n'est pas dans la
position d'une heure mais de 12
heures ou moins.
L'angle sombre n'est pas dans une
position de 1 heure mais 2 heures et
plus.
L'angle sombre n'est pas positionné à 1
heure, mais plus tôt, avec l'outil le
moins haut, et est positionné à 1 heure
avec l'outil le plus haut, le support n'est
pas parralèle et incliné vers l'arrière de
la ligne de pliage en partie haute.
L'angle sombre n'est pas positionné à 1
heure, mais plus tard, avec l'outil le plus
haut, et est positionné à 1 heure avec
l'outil le moins haut, le support n'est pas
parralèle et incliné vers l'avant de la
ligne de pliage en partie basse.
L'outil positionné à gauche, l'angle
sombre est plus grand qu'avec l'outil
positionné à droite: cas B Fig. 20/1
L'outil positionné à gauche, l'angle
sombre est plus petit qu'avec l'outil
positionné à droite: cas C Fig. 20/1
Outil positionné à gauche, l'angle
sombre est positionné à 1 heure, mais
outil à droite, l'angle sombre est plus
tard.
Outil positionné à gauche, l'angle
sombre est positionné à 1 heure, mais
outil à droite, l'angle sombre est plus
tôt.
Réglage de l'AKAS® lors de la première installation
Résolution des problèmes de réglage
solutions
AKAS®-3P...
Desserrer toutes les vis de réglage M6
nécéssaires pour le réglage longitudinal
(A,B,C), puis positionner le support
motorisé plus en arrière de la ligne de
pliage.
Desserrer toutes les vis de réglage M6
nécéssaires pour le réglage longitudinal
(A,B,C), puis positionner le support plus
en avant de la ligne de pliage.
Desserrer les vis de réglage M6, situées
en haut du support motorisé,
n écéssaires pour le réglage longitudinal,
(A,B,C) puis positionner la partie haute
du support plus en avant de la ligne de
pliage.
Desserrer les vis de réglage M6,
situées en bas du support motorisé,
nécéssaires pour le réglage longitudi-
nal, (A, B, C) puis positionner la partie
basse du support plus en arrière de la
ligne de pliage.
Le support motorisé de l'émetteur doit
être pivoté en partie basse, vers la
droite.
Le support motorisé de l'émetteur doit
être pivoté en partie basse, vers la
gauche.
Après avoir desserré la vis de réglage
M6 gauche (B), et après avoir règler
avec la vis de réglage M6 droite (A), le
support doit avoir pivoté dans le sens
horaire autour de l'axe longitudinal.
Après avoir desserré la vis de réglage
M6 gauche (B), et après avoir règler
avec la vis de réglage M6 droite (A), le
support doit avoir pivoté dans le sens
anti-horaire autour de l'axe longitudinal.

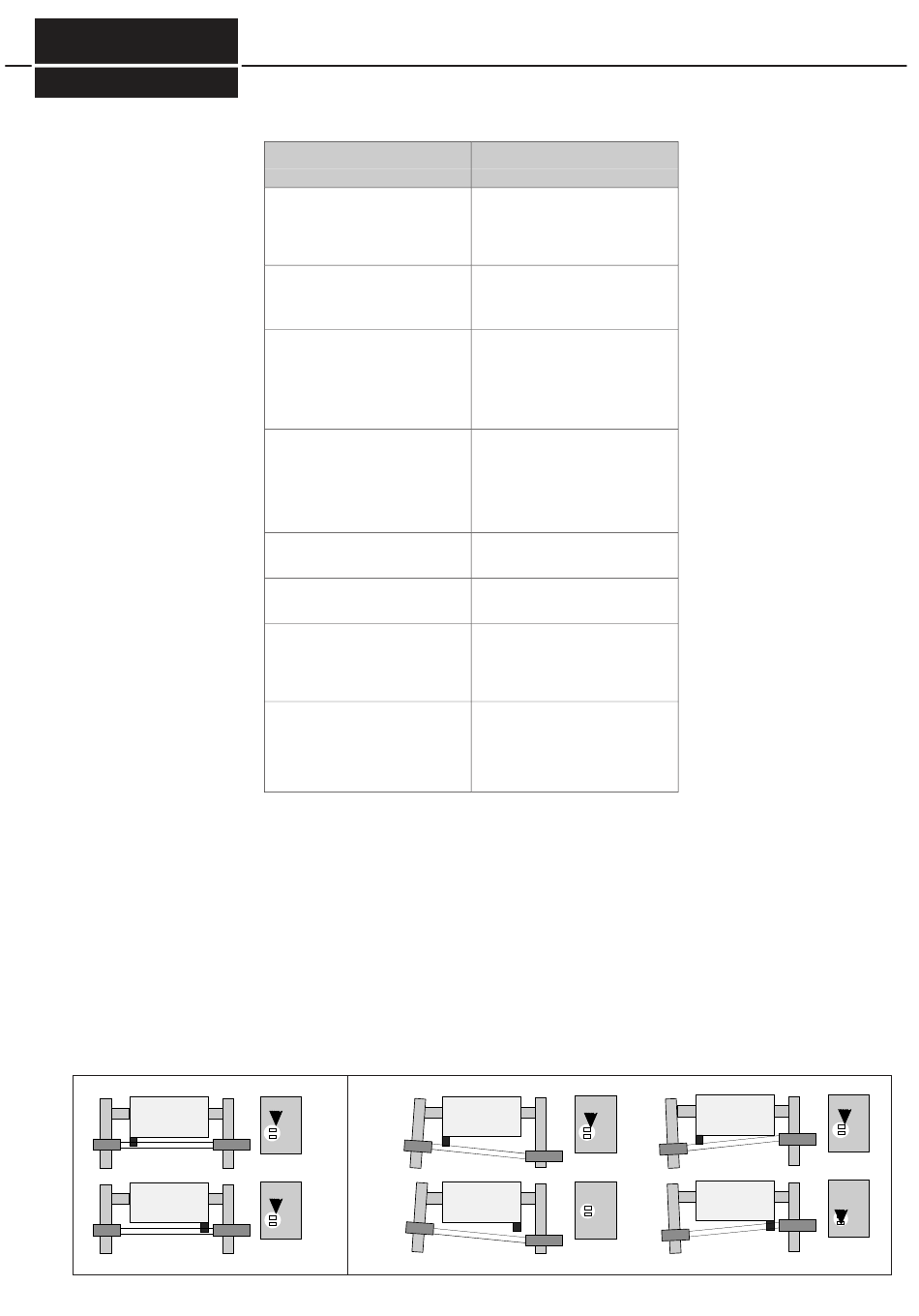

Ajustement non correct de l'émetteur
C
cas B
20
Montage
cas C
Fig 20/1
5
5.7
