1. Utiliser seulement des outils de même hauteur. Tous les outils doivent avoir une seule ligne de
pliage commune.
2. Les butées, montées au niveau de la matrice inférieure, doivent conduire à un arrêt anticipé du
mouvement de fermeture.
3. La distance d'arrêt maximum admissible du coulisseau est : 11mm / AKAS®-3P...
La presse doit être équipée d'un système de contrôle automatique de la distance d'arrêt pour le premier cycle. Sinon il peut
être réalisé par un système AKAS®-3PF ou par un système AMS de FIESSLER. Avant le départ initial, la distance d'arrêt peut
aussi être vérifiée en utilisant le bâton de contrôle (voir page 9) ou en utilisant un système de mesure. (Sur demande, la so-
ciété FIESSLER Elektronik peut effectuer la mesure de la distance d'arrêt des machines.) Si le résultat de 10 mesures
consécutives est supérieur à 11mm / AKAS®-3... la vitesse rapide doit être réduite.
4. A cause d'un manque de synchronisation pendant la phase d'approche en vitesse rapide, l'AKAS® ne peut pas être
utilisé sur 2 machines fonctionnant en parallèle (par ex. "presses plieuses tandem") .
5. Signal d'inhibition.
5.1 Signal Muting, lors du pliage d'une boîte: Si un des récepteurs est interrompu par la tôle à plier, le système AKAS® arrêterait le
cycle de pliage immédiatement. Par conséquent, le système AKAS® devra êt re inhibé avant d'être interrompu par la tôle. De plus, afin
qu'une légère déformation de la tôle ne provoque pas d'arrêt intempestif du s ystème de contrôle de la machine doit transmettre un si-
gnal de Muting au récepteur à partir d'une distance d'ouverture conforme aux prescriptions du système (voir page 15). La partie
commande de la machine doit être de catégorie 4 et doit contrôler en permanence qu'à partir de ce point, la vitesse de ferme
ture du coulisseau est bien < 10 mm/s.
5.2 Signal Muting lors du pliage d'une tôle plane: Pour le pliage de tôles planes, le signal SP doit commuter du niveau bas au ni-
veau haut et le récepteur E2 doit être occulté par le bord de la matrice avant que les récepteurs E1,E5 et E6 ne soit interrompus par la
pièce à plier. Ce signal (signal Blanking) peut être délivré par la partie commande de la machine. Le cycle de fermeture peut alors con-
tinuer en grande vitesse. Le récepteur E3 reste actif et le récepteur E4 protège encore pendant 27 ms. Au plus tard, avant 8mm de
course supplémentaire du coulisseau, le coulisseau doit être en petite vitesse et le récepteur E3 sera inhibé. La partie commande de
la machine doit délivrer le signal d'inhibition total (signal Muting) via les entrées SGO et SGS au récepteur AKAS.
La partie commande de la machine doit être de catégorie 4 et doit contrôler en permanence qu'à partir de ce point, la vitesse
de fermeture du coulisseau est bien < 10 mm/s.
6. Le système de protection AKAS® ne permet pas de pouvoir effectuer un pli à l'intérieur d'une boîte en grande vitesse.
7. Le système AKAS® ne protège pas l'opérateur, si:
Masque de matrice
8. Les états dangereux de la machine doivent être protégés par l'utilisation de capteurs additionnels.
9. Le système de contrôle de la machine doit être, au minimum, au même niveau de sécurité que celui du système de
protection immatériel (catégorie 4).
10. Les faisseaux laser peuvent êtres déviés par des courants d'air et provoquer des arrêts inattendus et involontaires
de la machine. Ils doivent donc être pris en compte et si possible éliminés.
Doc N°. 1300 Stand 17.12.2015 /Aui

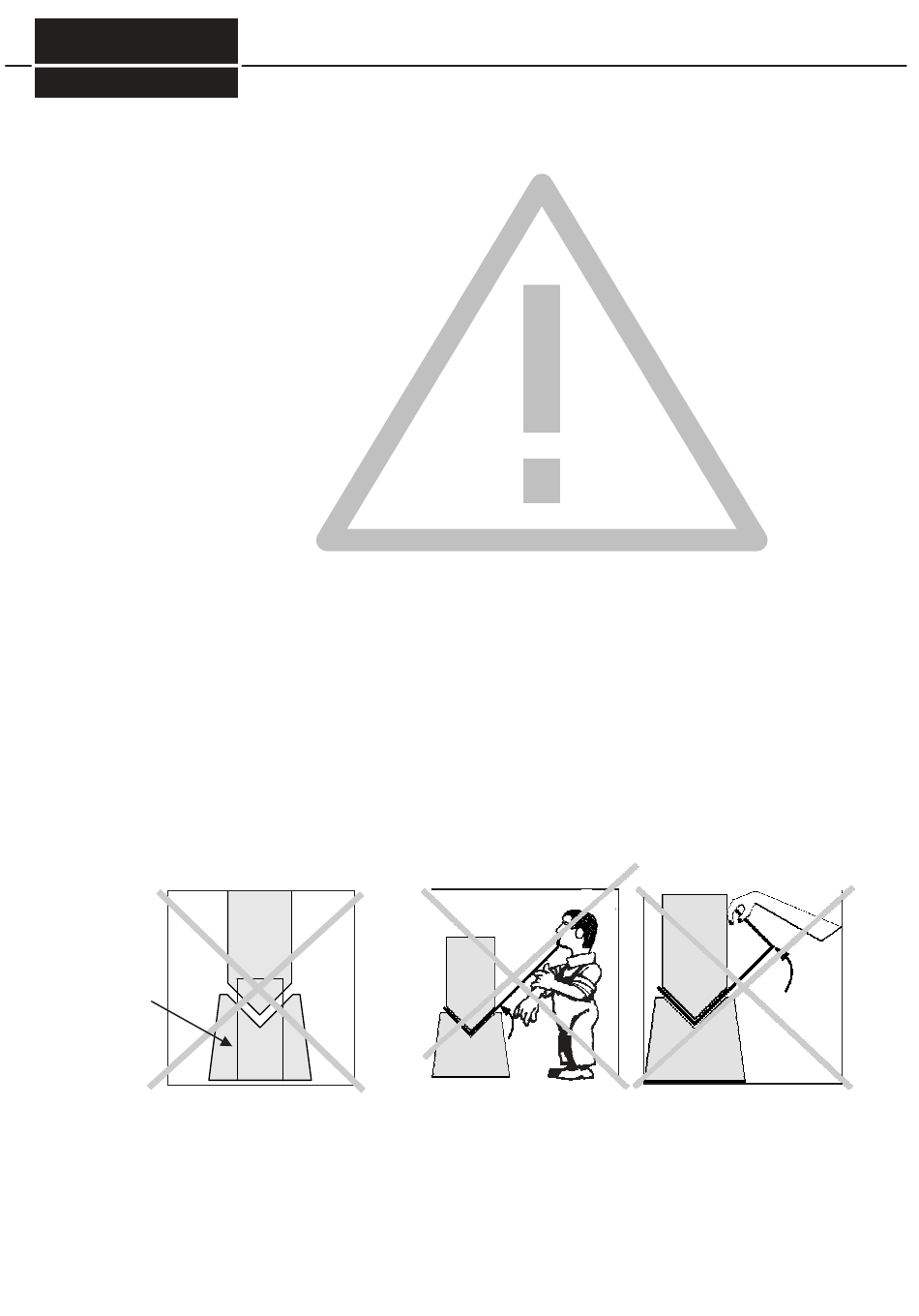

Conditions pour l'utilisation d'un système AKAS® sur une presse plieuse
- le coulisseau se déplace en petite vitesse, ou si le cycle se poursuit en petite
vitesse après interruption de l'AKAS.
- la distance d'arrêt du coulisseau est trop grande ou le temps d'arrêt machine
est trop long.
- un pli écrasé est réalisé
- la lampe Muting est allumée
- Lorsqu'au moins un des cotés des matrices est masqué pour simuler une
matrice plus haute et que le signal SP est délivré pour cette matrice plus haute
Fig 6/ 3
Consignes de sécurité
Fig 6/ 1
