FIESSLER
E L E K T R O N I K

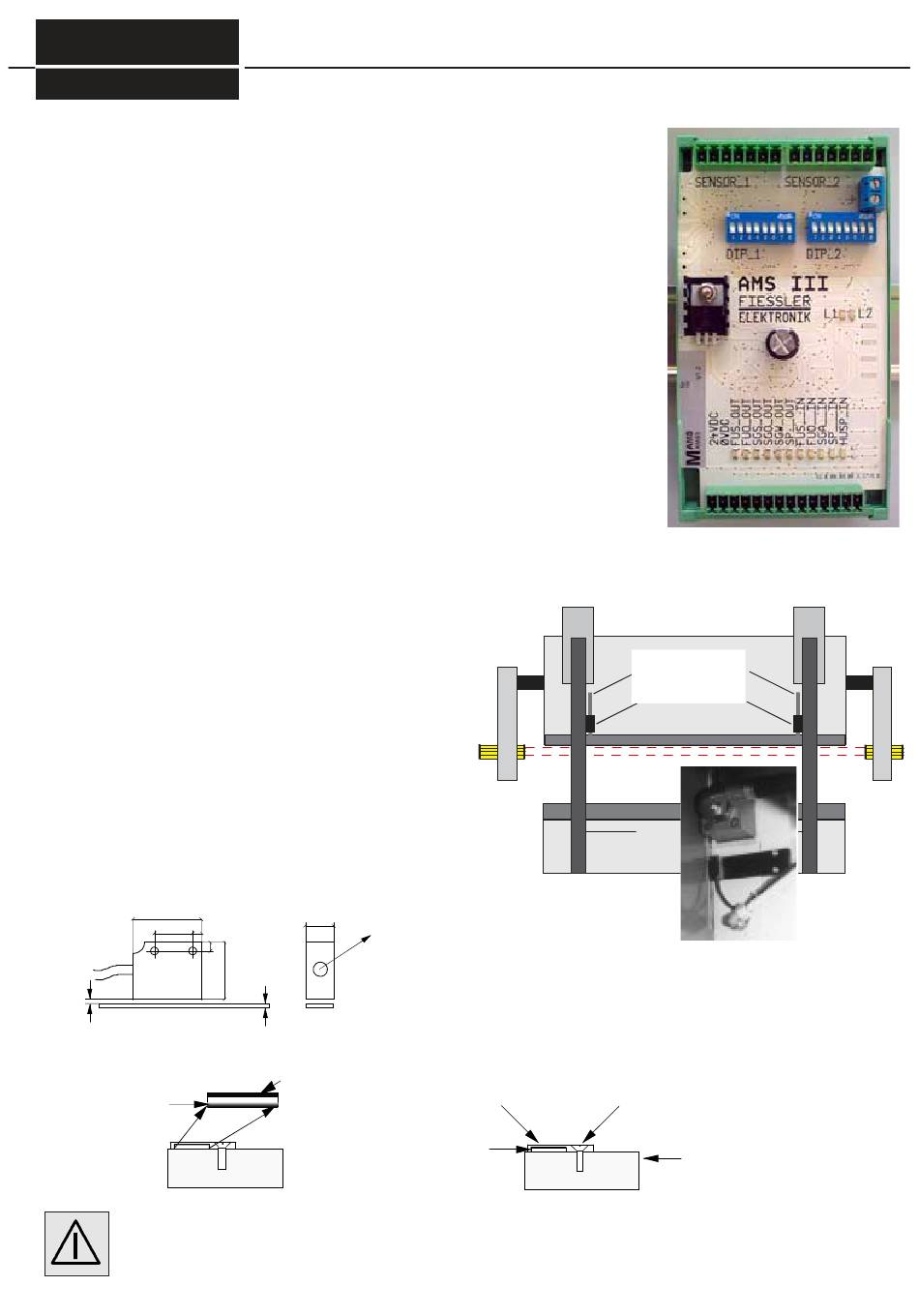

L'AMS 3 délivre le signal muting avec une sécurité catégorie 4 et des signaux de commande
au système AKAS...F. Pour obtenir les informations de sens et de vitesse du coulisseau, L'
AMS 3 utilise les signaux venant de deux sensors magnétiques. Un sensor de chaque coté
du coulisseau de la machine. L'AMS 3 mesure et évalue la vitesse, le sens et la course des
mouvements d'ouverture et de fermeture du coulisseau de la presse plieuse.
De plus, il peut mesurer la distance d'arrêt du coulisseau pendant le premier mouvement
de fermeture du coulisseau. Ce test sera à effectuer toutes les 24h. L'AMS3 indiquera la
valeur mesurée sur le sensor POS_1 avec la LED état, et pour le sensor POS_2 à l'aide de
la LED état L2. Chaque impulsion des Leds correspond à +1mm. Donc si la Led L1 clignote
six fois et la Led L2 sept fois, la valeur mesurée est de 6 mm sur le sensor POS_1 er 7 mm
sur le sensor POS_2.
L'AMS peut être utilisé avec un AKAS LC F, AKAS LCII F, AKAS II F et AKAS 3 F. Les
différents modes de fonctionnement sont configures à l'aide des deux barrettes DIP_1 et
DIP_2.
La nouveauté de la version logiciel 1.4 est qu'il est possible de sélectionner le contrôle de la
distance d'arrêt à chaque arrêt du coulisseau (arrêt par pédale / interruption de l'AKAS).
L'AMS 3 est spécialement conçu pour réduire le temps d'installation des AKAS F
et permet de raccorder l'AKAS sur des machines dont les vannes de petite
vitesse ne sont pas monitorées (vitesse de travail).
Le set complet est composé d'un boîtier AMS 3, de deux sensors magnétiques (alimentation
24Vdc signaux 5V TTL) 2 x 0,5m de bandes magnétiques (avec double face) et 2 x 0,5m de
profilé aluminium de recouvrement de la bande magnétique.
L'AMS 3 doit être installé dans une armoire de commande selon la classe de
protection
IP54.
Il peut être installé sur un rail DIN.
Les bandes magnétiques doivent être installées sur le coulisseau (sur
les presses à inférieur travaillant, elles seront installées en partie
basse de la presse). Elles doivent être fixées verticalement. La
longueur de la bande doit être au moins égale à la course maximale
du coulisseau plus 20 mm de réserve à chaque extrémités de la
bande.
Exemple: course maximale du coulisseau de la presse sans outil:
300mm + 2 x 20mm de réserve = 340mm de longueur totale de la
bande magnétique.
Les sensors magnétiques doivent être installés verticalement sur le
bâti de la machine. La face sensible du sensor doit être positionnée le
long de la bande magnétique, avec une distance d'éloignement
maximale de 2mm de la bande. 2 trous de fixation de 3,4mm
permettent de fixer le sensor grâce à 2 vis M3.
La sortie du câble du sensor doit être dirigée vers le bas.
30
17
4
4
min.0,1mm
max. 2mm
Le profilé aluminium de recouvrement doit être installé de la manière suivante:
A dhésif
double
face
Il faut éviter de perturber le champ magnétique. En particulier, aucun champ magnétique ne doit entrer en contact
direct avec les bandes magnétiques (par exemple, aimants permanents, générateurs de champs magnétiques ou
autres systèmes magnétiques). Le sensor est avec une alimentation 24VDC et des signaux de sorties 5V TTL.
BA - AMS3
Dok 1371 Stand 7.11.2012 / SG/Aui
Principe
/
C aractéristiques
/
I nstallation
2.
12,5
Sortie du câble
25
2,0 mm (Distance maximale entre bande et sensor)
1,8
Diamètre des trous de fixation = 3,4mm (Toutes les côtes sont en mm)
Coté aimanté
Bande magnétique
Bandes magnétiques
Sensors
d e
m esure
Profilé aluminium
Vis M3
4
Partie mobile de la
machine (coulisseau)
