Manuel
d'installation et
d'utilisation

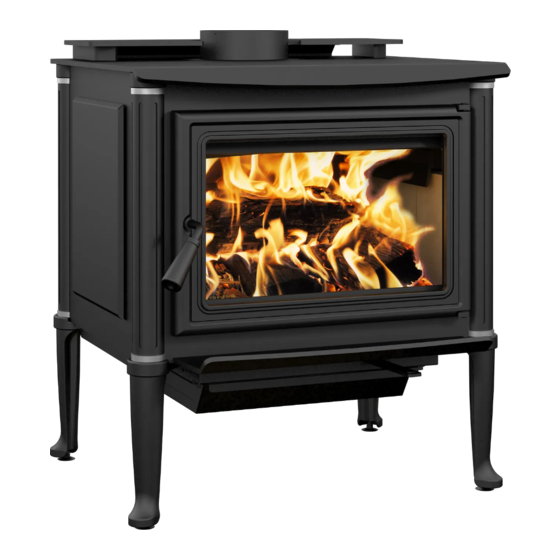

HARMONY 2.3
(modèle EB00045)
Essais de sécurité faits
conformément aux normes
ULC S627, UL 1482 et UL 737
par un laboratoire accrédité.
CONSULTER LE CODE DU BÂTIMENT LOCAL OU CONTACTER LE SERVICE MUNICIPAL DES INCENDIES POUR CONNAÎTRE LES
RESTRICTIONS ET LES EXIGENCES D'INSPECTION ET D'INSTALLATION DE LA RÉGION.
LIRE CE MANUEL AU COMPLET AVANT L'INSTALLATION DE CE POÊLE À BOIS. IL EST IMPORTANT DE RESPECTER INTÉGRALEMENT
LES DIRECTIVES D'INSTALLATION. SI LE POÊLE N'EST PAS INSTALLÉ CORRECTEMENT, IL PEUT EN RÉSULTER UN INCENDIE, DES
BLESSURES CORPORELLES OU MÊME LE DÉCÈS.
LIRE LE PRÉSENT MANUEL ET LE CONSERVER POUR CONSULTATION
Imprimé au Canada
45928F
Publicité
Table des Matières
Manuels Connexes pour Enerzone HARMONY 2.3
Sommaire des Matières pour Enerzone HARMONY 2.3
- Page 1 Manuel d’installation et d’utilisation HARMONY 2.3 (modèle EB00045) Essais de sécurité faits conformément aux normes ULC S627, UL 1482 et UL 737 par un laboratoire accrédité. CONSULTER LE CODE DU BÂTIMENT LOCAL OU CONTACTER LE SERVICE MUNICIPAL DES INCENDIES POUR CONNAÎTRE LES RESTRICTIONS ET LES EXIGENCES D’INSPECTION ET D’INSTALLATION DE LA RÉGION.
- Page 3 Il est également fortement recommandé d’enregistrer la garantie en ligne au https://www.enerzone-intl.com/fr/garantie/enregistrement-garantie/ L’enregistrement de la garantie aidera à trouver rapidement les informations requises sur l’appareil. Manuel d’installation et d’opération - Harmony 2.3 Page 3...
-
Page 4: Table Des Matières
8.2 Des cheminées appropriées .....................38 8.3 Hauteur minimum de la cheminée ..................40 8.4 Le rapport entre la cheminée et la maison ................40 8.5 Apport d’air de combustion .....................41 8.6 Installation du raccord de cheminée .................42 Page 4 Manuel d’installation et d’opération - Harmony 2.3... -
Page 5: Détaillant
Installation des tubes d’air et du coupe-feu ............51 Annexe 5. Annexe 6. Vue éclatée et liste de pièces ................. 53 Garantie à vie limitée Enerzone ....................56 Détaillant: Installateur: Téléphone: Numéro de série: Manuel d’installation et d’opération - Harmony 2.3 Page 5... -
Page 6: Plaque D'homologation
PLAQUE D’HOMOLOGATION Page 6 Manuel d’installation et d’opération - Harmony 2.3... -
Page 7: Partie A - Utilisation Et Entretien
Californie comme pouvant causer le cancer ou des malformations congénitales et autres troubles de l’appareil reproducteur. Pour de plus amples informations, prière de consulter le www.P65warnings.ca.gov/ Manuel d’installation et d’opération - Harmony 2.3 Page 7... -
Page 8: Informations Générales
Rendement optimal à un taux de combustion donné (PCI). Cet appareil est officiellement testé et certifié par un organisme indépendant. Testé et certifié selon CFR 40 part 60, subpart AAA, section 60.534(a)(1(ii) et Draft ASTM WK47329-14. Monoxyde de carbone. Page 8 Manuel d’installation et d’opération - Harmony 2.3... -
Page 9: Specifications
être placée sur des fondations, raccordé à des installations de service et qui rencontre la norme CAN/CSA-Z240 MH. Testé et certifié selon CFR 40 part 60, subpart AAA, section 60.534(a)(1(ii) et Draft ASTM WK47329-14. Manuel d’installation et d’opération - Harmony 2.3 Page 9... -
Page 10: Dimensions
25 5/8" 21 5/8" 651mm 550mm 16 1/2" 419mm 10 1/8" 257mm 20 1/4" 515mm 25 5/8" 25 3/4" 652mm 655mm Figure 2: Vue de face Figure 3: Vue de côté Page 10 Manuel d’installation et d’opération - Harmony 2.3... -
Page 11: Dimensions De La Chambre À Combustion
Figure 4: Ouverture de porte Figure 5: Vue de face de la chambre à combustion 5/16" 3/16" 11 7/8" 301mm 17 1/4" 438mm Figure 6: Vue de côté de la chambre à combustion Manuel d’installation et d’opération - Harmony 2.3 Page 11... -
Page 12: Chauffage Par Zone - De Quelle Façon En Profiter
15% à 20%. Voir la section «3. Combustibles» pour des suggestions sur la préparation du bois de chauffage et l’évaluation de son taux d’humidité. Page 12 Manuel d’installation et d’opération - Harmony 2.3... -
Page 13: L'engagement De Sbi Envers Vous Et L'environnement
- DES BÛCHES USINÉES CONTENANT DE LA CIRE OU DES ADDITIFS CHIMIQUES; - DES TRAVERSES DE CHEMIN DE FER; - DES LIQUIDES COMME LE KÉROSÈNE OU LE CARBURANT DIÉSEL POUR ALLUMER LE FEU. Manuel d’installation et d’opération - Harmony 2.3 Page 13... -
Page 14: Comment Préparer Ou Acheter Du Bon Bois De Chauffage
à allumer parce qu’elles n’ont pas d’arêtes vives où les flammes prennent en premier. Les bûches ayant 3" (75 mm) et plus devraient être fendues pour faciliter le séchage. Page 14 Manuel d’installation et d’opération - Harmony 2.3... -
Page 15: Comment Faire Sécher Le Bois De Chauffage
15% à 20 % permettra − Le bois mou sèche plus rapidement que le bois au poêle d’atteindre son rendement le plus franc; élevé. Manuel d’installation et d’opération - Harmony 2.3 Page 15... -
Page 16: Comment Évaluer La Teneur En Humidité Du Bois De Chauffage
à la fois. Commencer avec une bûche usinée et voir comment réagit le poêle. Ne jamais utiliser plus de deux bûches usinées. Page 16 Manuel d’installation et d’opération - Harmony 2.3... -
Page 17: Utilisation Du Poêle
Par conséquent, le contrôle de vitesse variable peut être laissé à la vitesse désirée. Figure 8: Rhéostat du ventilateur Manuel d’installation et d’opération - Harmony 2.3 Page 17... -
Page 18: Les Premières Attisées
Un feu descendant peut brûler pendant deux heures ou plus. La méthode du feu descendant ne fonctionne bien que si du bois très sec est utilisé. Page 18 Manuel d’installation et d’opération - Harmony 2.3... -
Page 19: Deux Bûches Parallèles
à allumer ses voisines. Chaque charge de bois devrait fournir plusieurs heures de chauffage. La grosseur de chaque charge peut varier selon la quantité de chaleur nécessaire. Manuel d’installation et d’opération - Harmony 2.3 Page 19... -
Page 20: Enlèvement De La Cendre
Placer la nouvelle charge de bois sur, et à l’arrière des braises. Fermer la porte et ouvrir le contrôle d’air complètement jusqu’à ce que les flammes envahissent toute la chambre à combustion, que Page 20 Manuel d’installation et d’opération - Harmony 2.3... -
Page 21: Contrôle De L'admission D'air
Une maison nécessite beaucoup moins de chauffage en octobre qu’en janvier pour conserver une température confortable. Une chambre à combustion remplie en automne surchauffera la pièce. Manuel d’installation et d’opération - Harmony 2.3 Page 21... -
Page 22: Des Petits Feux Pour Chasser L'humidité De La Maison
− la quantité de bois; − la zone climatique où se trouve l’habitation; et − l’essence du bois de chauffage; − la période de l’année. − la teneur en humidité du bois; Page 22 Manuel d’installation et d’opération - Harmony 2.3... -
Page 23: Orientation Des Bûches
Plus le poêle devient chaud pendant les cycles de combustion, plus vite ses éléments se détérioreront. Pour cette raison, il ne faut jamais laisser le poêle sans surveillance lors de l’allumage à chaud d’une nouvelle charge. Manuel d’installation et d’opération - Harmony 2.3 Page 23... -
Page 24: Nettoyage De La Vitre
Tourner la poignée d’un tour dans le sens contraire des aiguilles d’une montre afin d’augmenter la pression entre le cadrage de la porte et la structure du poêle. Réinstaller la goupille de retenue fendue en utilisant un petit marteau. Page 24 Manuel d’installation et d’opération - Harmony 2.3... -
Page 25: Remplacement Du Joint D'étanchéité De La Porte
Repoussez les fibres qui dépassent sous le joint vers le silicone. Fermer la porte. Ne pas utiliser le poêle pendant 24 heures. Manuel d’installation et d’opération - Harmony 2.3 Page 25... -
Page 26: Remplacement De La Vitre Ou De Son Joint D'étanchéité
Avant d’installer les briques réfractaires, assurez-vous qu’elles ne sont ni cassées ni endommagées et faites remplacer celles qui le sont. Inspectez les briques au moins une fois par an et remplacez celles qui sont cassées ou endommagées. Page 26 Manuel d’installation et d’opération - Harmony 2.3... -
Page 27: Entretien De La Cheminée
L’inspection et le nettoyage de la cheminée peuvent être facilités en retirant le coupe-feu. Voir «Annexe 5. Installation des tubes d’air et du coupe-feu» pour plus de détails. L’EMPLOI DE CET APPAREIL SANS SON COUPE-FEU POURRAIT CRÉER DES TEMPÉRA- TURES DANGEREUSES ET ANNULERA LA GARANTIE. Manuel d’installation et d’opération - Harmony 2.3 Page 27... -
Page 28: Partie B - Installation
UL 103 et ULC S629 ou à une cheminée de maçonnerie approuvé selon le code avec une gaine de cheminée. Page 28 Manuel d’installation et d’opération - Harmony 2.3... -
Page 29: Dégagements Par Rapport Aux Matériaux Combustibles
à-dire que l’appareil ne peut être installé plus près des matériaux combustibles que ce que le tuyau simple ou double permet. Pour connaître la façon sécuritaire de réduire les dégagements, voir la section «7.4 Réduction sécuritaire des dégagements» Manuel d’installation et d’opération - Harmony 2.3 Page 29... - Page 30 Figure 14: Dégagements - Dessus Figure 15: Dégagements - Côté Figure 16: Dégagements - Coin Page 30 Manuel d’installation et d’opération - Harmony 2.3...
- Page 31 84" (213 cm) 84" (213 cm) Les distances de tuyau listées dans ce tableau se réfèrent aux distances obtenues lorsque le poêle est installé en accord avec les dégagements de l’appareil mentionnés ci-dessus. Manuel d’installation et d’opération - Harmony 2.3 Page 31...
-
Page 32: Dégagements Avec Plafond Abaissé
80" (203 cm) 80" (203 cm) Les distances de tuyau listées dans ce tableau se réfèrent aux distances obtenues lorsque le poêle est installé en accord avec les dégagements de l’appareil mentionnés ci-dessus. Page 32 Manuel d’installation et d’opération - Harmony 2.3... -
Page 33: Dégagements Dans Une Alcôve
84" (213 cm) 84" (213 cm) Les distances de tuyau listées dans ce tableau se réfèrent aux distances obtenues lorsque le poêle est installé en accord avec les dégagements de l’appareil mentionnés ci-dessus. Manuel d’installation et d’opération - Harmony 2.3 Page 33... -
Page 34: Protection Du Plancher
Note 1 : La protection de plancher se limite au dégagement arrière (G) si ce dernier est inférieur à 8 pouces (203 mm). Note 2 : Seulement requis sous la section horizontale (Ho) du connecteur. Doit excéder d’au moins 2" (51 mm) de chaque côté du connecteur. Voir «Figure 15: Dégagements - Côté» Page 34 Manuel d’installation et d’opération - Harmony 2.3... -
Page 35: Réduction Sécuritaire Des Dégagements
G) Dégagement des rebords de l’écran aux murs de côtés et arrière pour écrans de plafond : 75 mm (3") Dépassement de l’écran au-delà des côtés de l’appareil : 450 mm (18") Manuel d’installation et d’opération - Harmony 2.3 Page 35... - Page 36 Figure 20: Dégagements pour l’écran de chaleur Figure 21: Dégagements pour l’écran de chaleur Figure 22: Dégagements pour l’écran de chaleur Page 36 Manuel d’installation et d’opération - Harmony 2.3...
- Page 37 Brique, devant une tôle d’une épais-seur d’au moins 24ga (0,61 mm), es-pacée du mur d'au moins 25 mm (1 po)* par des cales 12" ininflammables. * Au Canada, cet espace peut être de 21 mm (⅞") Manuel d’installation et d’opération - Harmony 2.3 Page 37...
-
Page 38: Le Système D'évacuation
Aucun composant de la cheminée ne devrait être fabriqué ou remplacé par d’autres provenant de marques de cheminée différentes. La cheminée doit être d’un type approprié pour les combustibles solides. Page 38 Manuel d’installation et d’opération - Harmony 2.3... -
Page 39: Cheminées De Métal Préfabriquées Pour Les Maisons Mobiles
être réduit à moins de 6" à moins que le système d’évacuation ne soit droit et excède 25 pieds de hauteur. Si un mur combustible doit être traversé, un manchon isolé homologué est obligatoire. Manuel d’installation et d’opération - Harmony 2.3 Page 39... -
Page 40: Hauteur Minimum De La Cheminée
Bien qu’elles soient répandues en Amérique du Nord, les cheminées qui traversent un mur et sont installées le long d’un mur extérieur peuvent causer des problèmes. Figure 23: Bonne conception du système Figure 24: Conception de système acceptable Page 40 Manuel d’installation et d’opération - Harmony 2.3... -
Page 41: Pourquoi Est-Ce Que La Cheminée Devrait Traverser La Partie Chaude La Plus Élevée
L’extrémité extérieure devrait être munie d’un capuchon contre les intempéries avec grillage. Lorsqu’une maison mobile a été transformée en maison standard en l’installant sur une fondation permanente, l’approvisionnement en air extérieur n’est pas nécessaire. Manuel d’installation et d’opération - Harmony 2.3 Page 41... -
Page 42: Apport D'air Dans Les Maisons Conventionnelles
été homologuées. Par conséquent, une série de règles que l’on retrouve dans les codes d’installation pour appareil de chauffage au combustible solide s’appliquent à l’installation de tuyau à paroi simple. Page 42 Manuel d’installation et d’opération - Harmony 2.3... -
Page 43: Installation D'un Raccord De Cheminée À Paroi Simple
• Nombre maximal de coudes à 90 degrés : 2. • Longueur horizontale maximum sans support : 1 m (3 pi.) Manuel d’installation et d’opération - Harmony 2.3 Page 43... - Page 44 Les installations droites ont aussi besoin de moins d’entretien parce qu’il n’y a pas d’angles où la créosote puisse se déposer. • Le raccord de cheminée doit être en bon état. Page 44 Manuel d’installation et d’opération - Harmony 2.3...
-
Page 45: Annexe 1. Installation Du Revêtement De Porte
Positionner le revêtement de porte (A) sur la porte et visser avec les écrous (B). Pour faciliter l’installation, ne pas serrer les vis au fond avant qu’elles ne soient toutes installées. 11/32" 13mm Manuel d’installation et d’opération - Harmony 2.3 Page 45... -
Page 46: Annexe 2. Installation De L'ensemble D'entrée D'air Frais Optionnel
(A) et d’un tuyau isolé flexible (B) de type HVAC (doit être conforme aux normes ULC S110 ou UL 181, classe 0 ou classe 1), vendu séparément. Voir le manuel d’installation de l’ensemble d’entrée d’air frais pour plus de détails. Page 46 Manuel d’installation et d’opération - Harmony 2.3... -
Page 47: Annexe 3. Installation Du Ventilateur Et Du Thermodisque Optionnels
Le cordon électrique du ventilateur ne doit pas toucher à aucune surface du poêle de façon à éviter les décharges électriques ou les incendies. Le cordon électrique ne dois pas passer sous le poêle. Manuel d’installation et d’opération - Harmony 2.3 Page 47... -
Page 48: Annexe 4. Installation Des Pierres Réfractaires Optionnelles
Retirer la brique de plancher du centre et ensuite retirer les six autres briques de plancher. Retirer le reteneur de brique du côté gauche et faire glisser les pierres de côté pour les retirer. Page 48 Manuel d’installation et d’opération - Harmony 2.3... - Page 49 Retirer les briques du bas (2), dans le dos et faire glisser les briques de dos (6) pour les retirer. Retirer les reteneurs de briques et installer les pierres de dos (2). Les reteneurs ne pourront pas être réutilisés après avoir été retirés. Manuel d’installation et d’opération - Harmony 2.3 Page 49...
- Page 50 Installer les pierres de côté (2) et la pierre de plancher. 5/16" 16mm Installer les reteneurs de pierres (2) sur les deux côtés et visser pour maintenir en place. Page 50 Manuel d’installation et d’opération - Harmony 2.3...
-
Page 51: Annexe 5. Installation Des Tubes D'air Et Du Coupe-Feu
S’assurer que la dent touche le fond du chemin du tube. Répétez les étapes 1 et 2 pour le dexième tube arrière et installer le coupe-feu avant d’installer les deux tuves avant. Retirez les tubes dans l’ordre inverse. Manuel d’installation et d’opération - Harmony 2.3 Page 51... - Page 52 Prenez note que n’importe quel tube (B) peut être remplacé sans retirer le coupe-feu (A) et que les tubes sont tous identiques. Page 52 Manuel d’installation et d’opération - Harmony 2.3...
-
Page 53: Annexe 6. Vue Éclatée Et Liste De Pièces
ANNExE 6. VUE ÉCLATÉE ET LISTE DE PIÈCES DETAIL A DETAIL B DETAIL C Manuel d’installation et d’opération - Harmony 2.3 Page 53... - Page 54 ENSEMBLE DE PIERRES RÉFRACTAIRES 22020 PIERRE DROITE 22021 PIERRE FOND 22019 PIERRE GAUCHE 22017 PIERRE DE DOS GAUCHE 22018 PIERRE DE DOS DROIT SE65105 ÉCHANGEUR DE CHALEUR 24096 BOUCHON À CENDRES ROND EN FONTE Page 54 Manuel d’installation et d’opération - Harmony 2.3...
- Page 55 BRIQUE RÉFRACTAIRE 4 1/2'' X 9'' X 1 1/4'' HD PL65127 RETENEUR DE BRIQUE PLANCHER PL65514 TUBE D'AIR SECONDAIRE 21389 COUPE-FEU EN C-CAST 20" X 12 1/2" X 1 1/4" 99999 FABRICATION SUR COMMANDE Manuel d’installation et d’opération - Harmony 2.3 Page 55...
-
Page 56: Garantie À Vie Limitée Enerzone
Les frais de main-d’œuvre et de réparation portés au compte du fabricant sont basés sur une liste de taux prédéterminés et ne doivent pas dépasser le prix de gros de la pièce de rechange. Si votre appareil ou une pièce sont défectueux, communiquez immédiatement avec votre détaillant ENERZONE. Avant d’appeler, ayez en main les renseignements suivants pour le traitement de votre réclamation sous garantie : •... - Page 57 NOTES : Manuel d’installation et d’opération - Harmony 2.3 Page 57...
- Page 58 NOTES :...
- Page 60 Le manufacturier se réserve le droit G3A 2H3 de modifier ce manuel de temps à autre et ne peut être tenu 418-908-8002 responsable de tous problèmes, blessures ou dommages https://www.enerzone-intl.com/fr/ subis suite à l’utilisation d’information contenue dans tout tech@sbi-international.com manuel obtenu de sources non autorisées.
