• Eintauch-Montage: Eintauchrohr (0,5, 1, oder 1,5 m) mit festem oder anpassbarem Flansch oder
Clip.
Die Sensoren werden standardmäßig mit 10 Meter langen Kabeln montiert.
Bei längeren Kabeln (bis zu 25 m) einen Anschlusskasten verwenden (08350=A=8500) und das
Kabel 2654 (358048,00000) verwenden.
Bei Kabeln über 25 m einen Vorverstärker (08350=A=8000) und das Kabel 2666 (370=506=025)
verwenden. In diesem Fall ist die Impendanz-Kontrolle nicht mehr möglich.

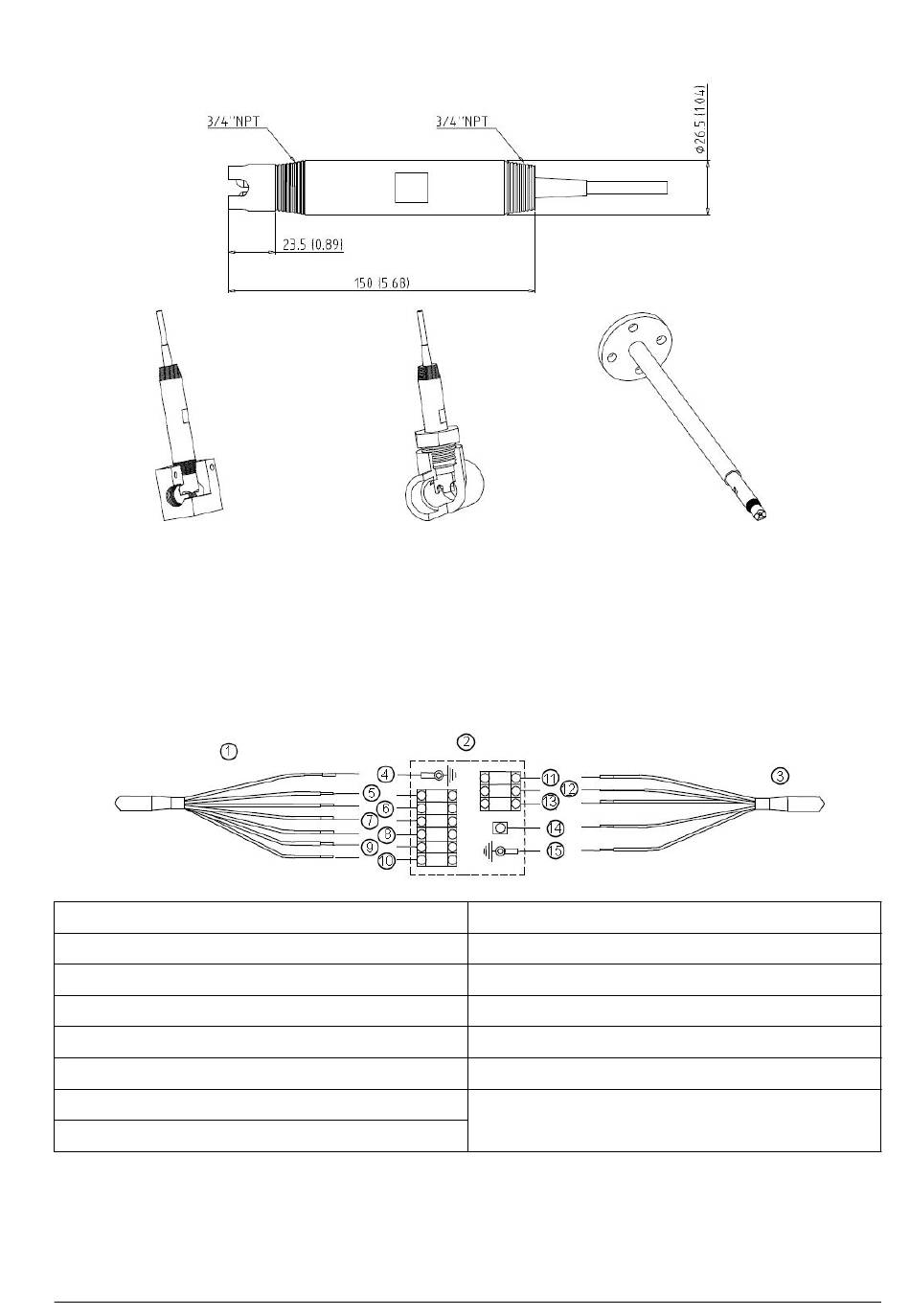

3.1.1.1 Verwendung des Vorverstärkers
Bei diesem Szenario ist es unmöglich, den Solution Ground zu verbinden.
1 Modell 2666 Kabel
2 Modell 08350=A=8000 Vorverstärker
3 Sensor
4 Äusserer Schim - EMV-Schutz
5 Temp+ (Pt100) - Weiß
6 Temp- (Pt100) - Pink
7 Ref. (Referenz) - Gelb
8 +V - Braun
9 -V - Grau
10 Eingang (pH oder ORP gemessen ) - Grün
11 Temp+ (Pt100) - Rot
12 Temp- (Pt100) - Weiß
13 Ref. (Referenz) - Schwarz
14 Eingang (pH oder ORP gemessen ) - hell
15 Äusserer Schim - EMV-Schutz
