Käytä yli 25 metrin kaapelipituuksille esivahvistinta (08350=A=8000) ja 2666-kaapelia
(370=506=025). Tässä tapauksessa impedanssia ei voi monitoroida.

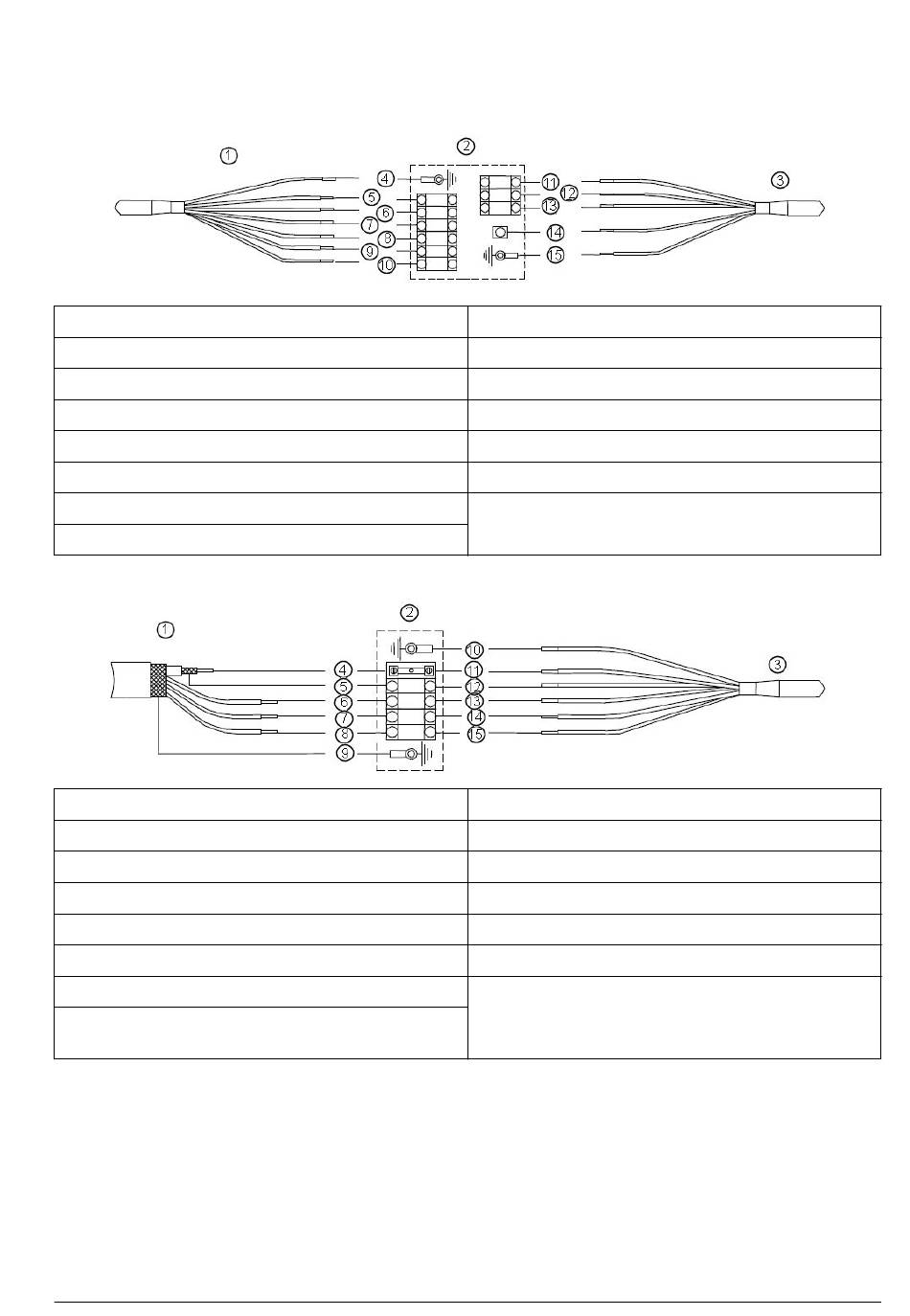

3.1.1.1 Esivahvistimen käyttö
Tällä suunnitelmalla on mahdotonta yhdistää liuosmaahan.
1 Malli 2666 kaapeli
2 Malli 08350=A=8000 esivahvistin
3 Anturi
4 Ulkoinen suojaus – EMC-suojaus
5 Temp+ (Pt100) – valkoinen
6 Temp- (Pt100) – pinkki
7 Ref. (viite) – keltainen
8 +V – ruskea
3.1.1.2 Haaroituskotelon käyttäminen
1 Malli 2654 kaapeli
2 Malli 08350=A=8500-haaroituskotelo
3 Anturi
4 Tulo (mitattu pH tai ORP) – ydin
5 Ref. (viite) – suojaus
6 Temp+ (Pt100) – valkoinen
7 Temp- (Pt100) – violetti
8 Liuoksen maa (nestekosketus) -
keltainen/vihreä
Vain pH-anturit:
• Lämpötilanmittaus
• Impedanssimittaus (sininen johto ohjaimesta):
• Ohjelmoi ohjaustaajuuden ylä- ja alarajat (katso tarkemmin 9500:n käyttöoppaasta):
• Lasin impedanssi: 50 Mohm – 500 Mohm
• Viiteimpedanssi: 1 – 100 kohm
9 -V – harmaa
10 Tulo (mitattu pH tai ORP) – vihreä
11 Temp+ (Pt100) - punainen
12 Temp- (Pt100) - valkoinen
13 Ref. (viite) – musta
14 Tulo (mitattu pH tai ORP) – kirkas
15 Ulkoinen suojaus – EMC-suojaus
9 Ulkoinen suojaus – EMC-suojaus
10 Ulkoinen suojaus – EMC-suojaus
11 Tulo (mitattu pH tai ORP) – kirkas
12 Ref. (viite) – musta
13 Temp+ (Pt100) - punainen
14 Temp- (Pt100) - valkoinen
15 Nestemäinen maa (nestekontakti) – sininen
