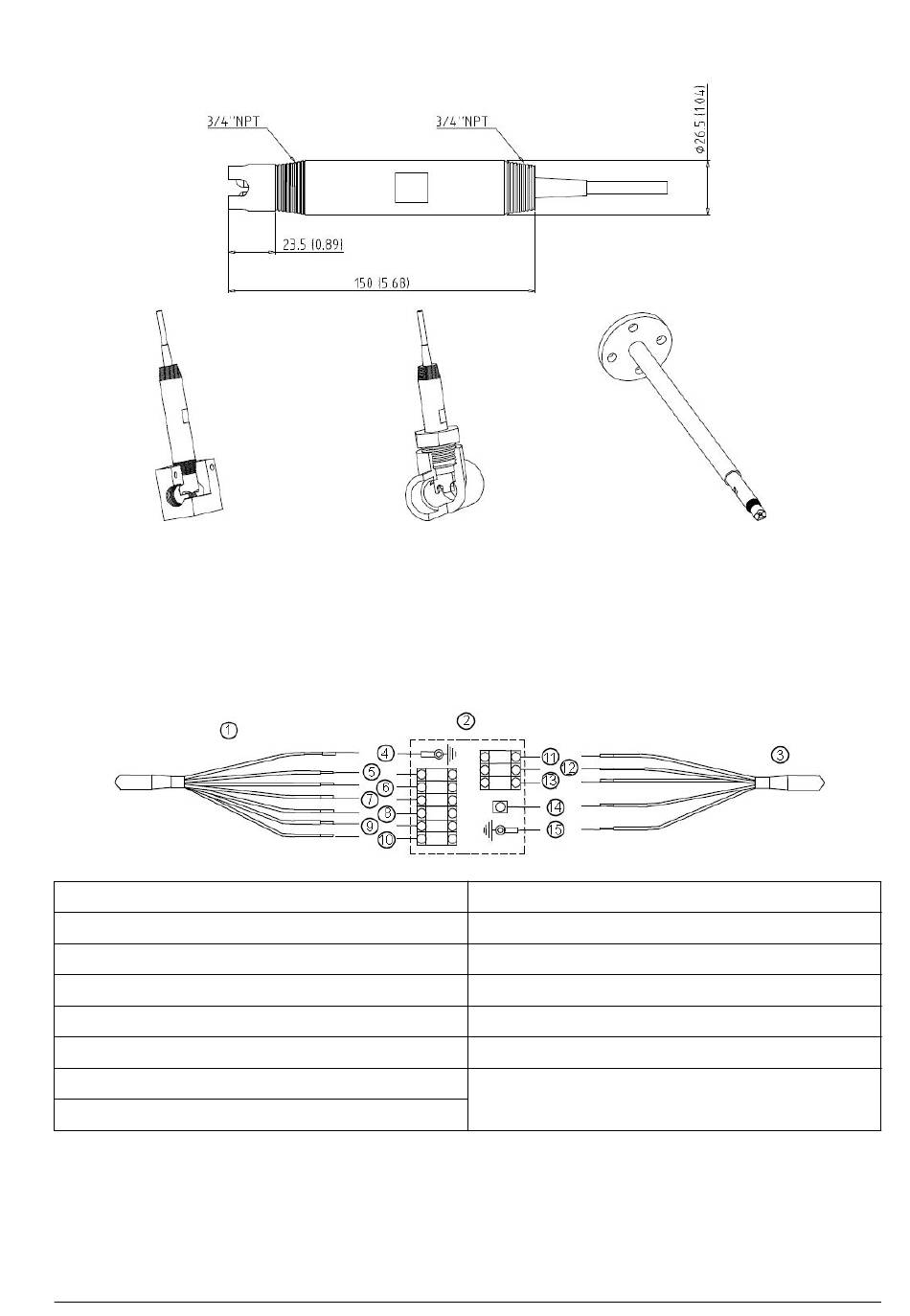

• Inbouwwijze bij onderdompelen: insteeklengtes (0,5, 1, 1,5 m) met vaste flens, instelbare flens of
clips.
De sensoren zijn standaard voorzien van een kabel van 10 meter.
Gebruik een gewone verdeeldoos tot 25 m (08350=A=8500) en kabel 2654 (358048,00000).
Gebruik bij een kabellengte van meer dan 25 meter een voorversterker (08350=A=8000) en de kabel
2666 (370=506=025). In dat geval is het niet meer mogelijk de impedantie te bewaken.
3.1.1.1 Op de voorversterker
In dit geval is het niet mogelijk de aardingoplossing aan te sluiten.
1 Kabel, model 2666
2 Voorversterker, model 08350=A=8000
3 Sensor
4 Externe afscherming - bescherming EMC
5 Temp+ (Pt100) - wit
6 Temp- (Pt100) - roze
7 Ref. (Referentie) - geel
8 +V - bruin
9 -V - grijs
10 Invoer (gemeten pH of ORP) - groen
11 Temp+ (Pt100) - rood
12 Temp- (Pt100) - wit
13 Ref. (referentie) - zwart
14 Invoer (gemeten pH of ORP) - transparant
15 Externe afscherming - bescherming EMC
