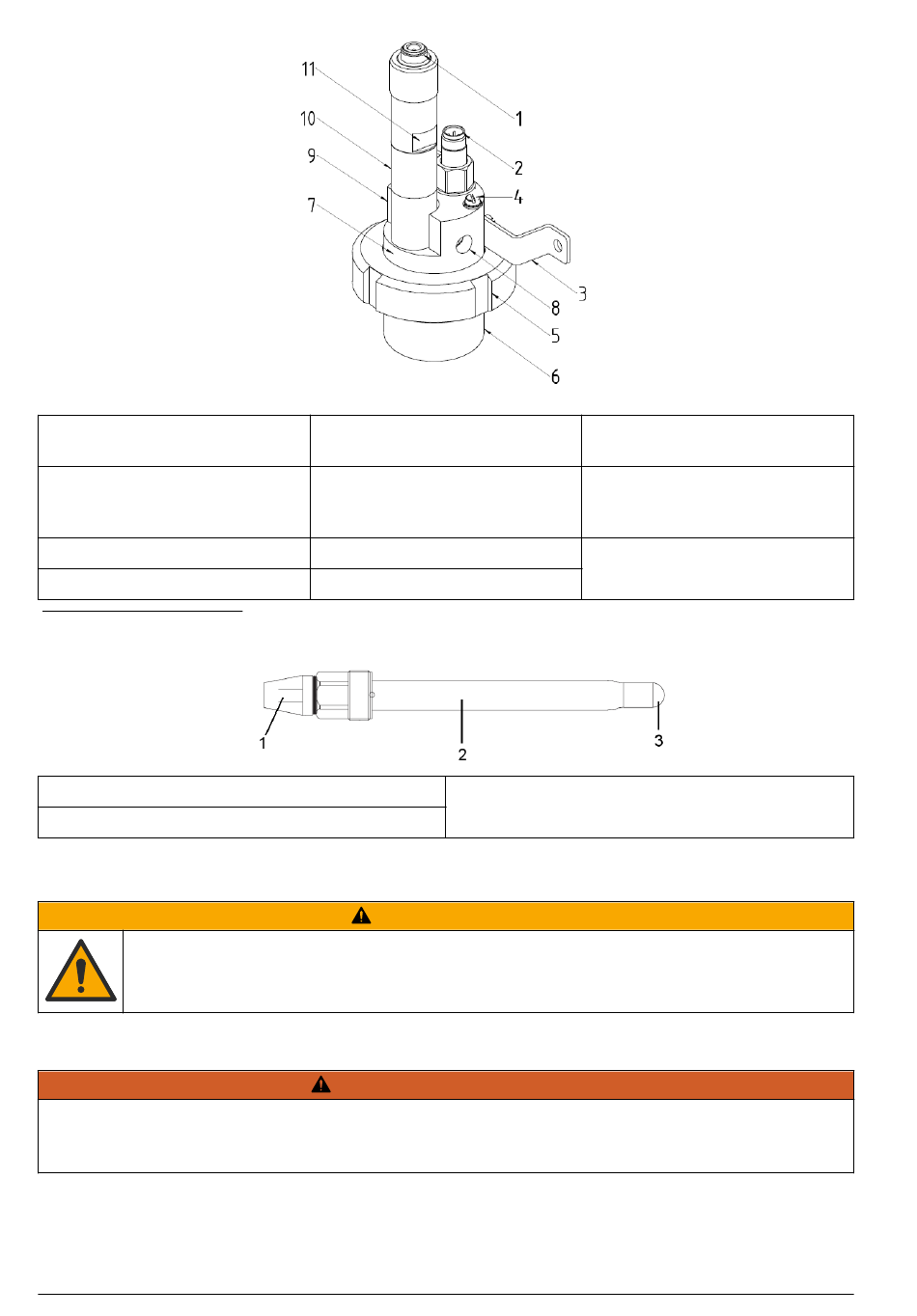

1 Connecteur AS9
2 Capteur de température
Pt100
3 Boulon en U
4 Borne de masse
Figure 3 Capteur 8417
1 Bouchon de capteur fileté
2 Corps du capteur
Section 3 Montage
Dangers multiples. Seul le personnel qualifié doit effectuer les tâches détaillées dans
cette section du document.

3.1 Montage du capteur

Risque de blessures. Toujours prendre en compte les valeurs nominales de pression et de
température de la visserie de montage utilisée pour installer le capteur. Le matériau de la visserie
limite le plus souvent les valeurs nominales de pression et de température du système.
3.1.1 Capteur série 835x
Les capteurs peuvent être installés dans n'importe quelle position.
• Montage en insertion : vissage direct ou bride
30 Français
5 Écrou de retenue pour la
chambre de mesure
6 Chambre de mesure
7 Support pour électrodes
8 Entrée de l'échantillon
3 Membrane en verre
A T T E N T I O N
A V E R T I S S E M E N T
9 Sortie de l'échantillon
10 Étiquette pour noter la
date d'installation du
capteur
11 Surface plane pour la clé
