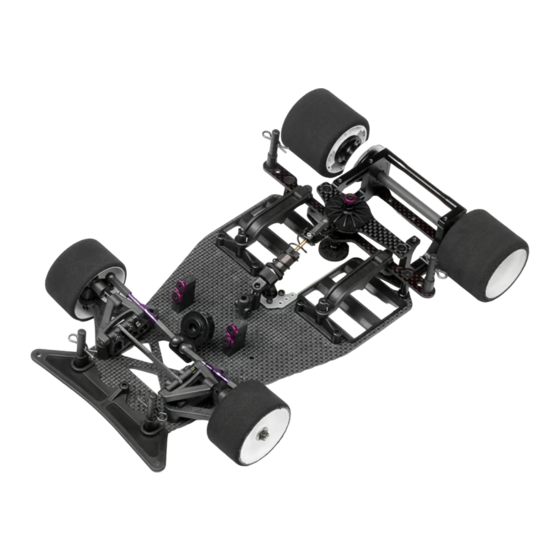

- Page 1 Instruction Maunal - Bauanleitung - Manuel de montage - 取扱説明書 HB 12X 66271-1...
-
Page 2: Thank You
Thank you Thank you for selecting this Hotbodies product! This kit is designed to be fun to drive and uses top quality parts for durability and performance. The instruction manual you are reading was designed to be easy to follow yet thorough in its explanations. - Page 3 Merci Merci d’avoir choisi ce produit Hotbodies! Ce kit a été conçu pour être amusant à conduire, et utilise des pièces de la plus haute qualité pour la longévité et les performances. Le manuel d’utilisation qui est entre vos mains a été conçu pour vous fournir des explications faciles à...
-
Page 4: Table Des Matières
Contents Inhaltsverzeichnis Table des matières 目 次 Contents Inhaltsverzeichnis Abschnitt Section Contents Page Inhalt Seite Thank you Danke Overview Übersicht Parts Reference Übersicht aller Teile Assembly Instruction Montage Anleitung Option and Setup Guide Tuningteile und Setup-Guide Exploded View Explosionsansicht Parts List Ersatzteileliste Table des matières 目... -
Page 5: Overview
Overview Vue d’ensemble Übersicht 製品概要 Equipment Needed Équipement nécessaire Benötigtes Zubehör 用意するもの Radio Components Fernsteuer Anlage Éléments de la radio プロポコンポーネント You will need a 2-channel radio system with servo, electronic speed control, battery pack, motor, pinion gear, battery and tires. Sie benötigen eine 2-Kanal RC-Anlage, ein Servo, einen elektronische Fahrtenregler, Fahrakkus, einen Motor, Ritzel und Reifen. -
Page 6: Outils Nécessaires
Tools Needed Outils nécessaires Benötigtes Werkzeug 用意する工具 Screwdriver Allen Wrench 1.5mm / 2.0mm Box Wrench 11/32 Needle Nosed Pliers Side Cutters Schraubenzieher Inbusschlüssel 1.5mm / 2.0mm Ringschlüssel 11/32 Flachzange Seitenschneider Tournevis Clé allen 1.5mm / 2.0mm Clé à douille polygonale 11/32 Pince à... -
Page 7: Parts Reference
Parts Reference Référence des pièces Übersicht aller Teile パーツ図 Metal Parts Pièces métalliques Metall Teile メタルパーツ Shown actual size In Originalgröße abgebildet Taille réelle 原寸大 61616 72063 75106 Rear Pivot Ball (PTFE) Cone Washer 3.0mm/4-40 Flathead (Purple) Body Clip (6mm/Black) T-bar Kugel (PTFE) Konusscheibe 3.0mm/4-40 Flachkopf (Lila) Karosserieklammer (6mm/Schwarz) -
Page 8: Metal Parts Pièces Métalliques Metall Teile
Metal Parts Pièces métalliques Metall Teile メタルパーツ Shown actual size In Originalgröße abgebildet Taille réelle 原寸大 61619 66262 66268 61630 Bulkhead Tower Bar (Black) CLAMP WHEEL HAB L ATC T-bar Mount (Front/Black) Wheel Hub R (Black) Bulkhead Strebe (Schwarz) Radmitnehmer zum Klemmen (L) ATC T-bar Halter (schwarz/vorne) Radmitnehmer Rechts (Schwarz) Barre de remorquage panneau (noir) - Page 9 Plastic Parts Pièces en plastique Kunststoff Teile プラスチックパーツ 61657 Uplight Lenkhebel Montants アップライ ト 61661 61659 61660 Shock Parts Set Body Mount Pivot Socket Daempferteile Karosseriehalter T-bar Lagerungs-schalen Ensemble pièces amortisseur Montage carrosserie Douille pivot ショ ックパーツセッ ト ボディマウン ト ピポッ...
-
Page 10: Assembly Instruction
Assembly Instruction Mode d’emploi pour le montage Montage Anleitung シャーシの組み立て Front Suspention Assembly Montage de la suspension avant Open Bag A Tüte A öffnen Montage der Vorderachse フロントサスペンションの組立て Ouvrir le sachet A Bag Aを使用します Right Droite Rechts 右 Z352 Button Head Screw M3x8mm Flachkopfschraube M3x8mm Vis tete ronde M3x8mm ナベネジ... -
Page 11: Steering Knuckle Assembly Lenkhebel Montage
Steering Knuckle Assembly Montage des fusées de direction Lenkhebel Montage ステアリングナックルの組立て 75115 Ball Stud 4.3x10.3mm Kugelkopf 4.3x10.3mm 75115 Rotule sur tige 4.3x10.3mm ボールスタッ ド 4.3x10.3mm 66266 Right Droite Rechts 右 Z242 66265❹ E Clip E2mm E-Clip E2mm Z676 Left Gauche Circlip E2mm Links EリングE2... -
Page 12: Montage De La Barre En T
T-Bar Assembly Montage de la barre en T Open Bag B Tüte B öffnen T-Bar Montage Tバーの組立て Ouvrir le sachet B Bag Bを使用します 61660❷ Z234 Cap Head Screw M2x5mm Z306 Z306 Inbusschraube M2x5mm 61616 Vis tete cylindrique M2x5mm キャ ップスクリュー M2x5mm Make sure that the pivot ball moves smoothly when assembled. -
Page 13: Mise En Place De La Plaque Nacelle Arrière
Rear Pod Installation Mise en place de la plaque nacelle arrière Einbau der Hinterachse リアポッドの取付け Z084 Flat Head Screw M3x12mm Senkkopfschraube M3x12mm 61620 Vis tete plate M3x12mm サラネジ M3x12mm Z676 Z676 Lock Nut M3 Thin Type Stoppmutter M3 Contre-écrou M3 Type mince ロックナッ... -
Page 14: Montage De La Plaque De Friction
Friction Plate Assembly Montage de la plaque de friction Montage der Reibungs-Platte フリクションプレートの組立て Z082 Z082 Flat Head Screw M3x8mm Senkkopfschraube M3x8mm Vis tete plate M3x8mm サラネジ M3x8mm 72063 75115 75115 Ball Stud 4.3x10.3mm Kugelkopf 4.3x10.3mm Rotule sur tige 4.3x10.3mm ボールスタッ ド 4.3x10.3mm Z082 61625 61651... -
Page 15: Mise En Place De L'essieu Arrière
Rear Axle Installation Mise en place de l’essieu arrière Einbau der Hinterachse リアアクスルの取付け Z420 Cap Head Screw M2.6x6mm Inbusschraube M2.6x6mm Vis tete cylindrique M2.6x6mm キャ ップネジ M2.6x6mm 66261 66263 Sim 6.5x8.0x0.5mm Scheibe 6.5x8.0x0.5mm Cale 6.5x8.0x0.5mm シム 6.5x8.0x0.5mm 66263 x4 Z420 66262 CLAMP WHEEL HAB L Radmitnehmer zum Klemmen (L) -
Page 16: Shock Assembly Dämpfer Montage
Shock Assembly Montage de l’amortisseur Open Bag D Tüte D öffnen Dämpfer Montage ショックの組立て Ouvrir le sachet D Bag Dを使用します 61638 Z115 Z170 61228 Shock Oil #30 61633 Dämpferöl #30 61633 Z115 Low Friction Shock Body Huile d’amortisseur #30 Low Friction Daempfergehaeuse ショックオイル... -
Page 17: Steering Servo Assembly Lenkservo Montage
Shock Installation Mise en place de l’amortisseur Dämpfer Einbau ショックの取付け Z082 Flat Head Screw M3x8mm Senkkopfschraube M3x8mm Vis tete plate M3x8mm サラネジ M3x8mm 75115 Ball Stud 4.3x10.3mm Kugelkopf 4.3x10.3mm Rotule sur tige 4.3x10.3mm ボールスタッ ド 4.3x10.3mm 75115 61657❹ Z082 Steering Servo Assembly Montage du servo de direction Open Bag E Tüte E öffnen... -
Page 18: Montage De La Tige De Direction
Steering Rod Assembly Montage de la tige de direction Montage der Lenkstangen ステアリングロッドの組立て 61647 Turnbuckle M3x40mm (Titanium/Purple) Spurstange M3x40mm (Titan/Lila) Make 2 2 fois Biellette M3x40mm (titane/violet) 2 Stück 2個作ります ターンバックル M3x40mm (チタン/パープル） Z960 61661❶ 61647 Counter Clockwise Clockwise Gegen den Uhrzeigersinn Im Uhrzeigersinn Sens antihoraire Sens horaire... -
Page 19: Bumper Installation Stoßfänger Montage
Bumper Installation Mise en place du pare-chocs Stoßfänger Montage バンパーの取付け Z082 Flat Head Screw M3x8mm Senkkopfschraube M3x8mm Vis tete plate M3x8mm サラネジ M3x8mm 61659❶ Z083 61659❶ Flat Head Screw M3x10mm Senkkopfschraube M3x10mm 61659❺ Vis tete plate M3x10mm サラネジ M3x10mm Z083 Z082 Z083 Battery Holder Installation... -
Page 20: Mise En Place De L'électronique
Electronics Installation Mise en place de l’électronique Einbau der Elektronik R/Cメカの取付け Z700 Set Screw M3x3mm 61648 Madenschraube M3x3mm Vis sans tête M3x3mm イモネジM3x3mm 61648 Antenna Cap Receiver Antenna Antennen-Kappe Empfängerantenne Bouchon d’antenne Antenne du récepteur 61648 アンテナキャップ 受信機アンテナ 61648 Antenna Rod (FRP) Antennen-stab (FRP) Electronic Speed Control (ESC) Tige antenne (FRP) -
Page 21: Battery Installation Akku Montage
Battery Installation Mise en place de la batterie Akku Montage バッテリーの取付け Cut off 3 mm Abschneiden Couper 切り取ります。 3 mm Front Vorne Avant フロント 61662❶ 61662❶ Left Gauche Right Droite Links Rechts 左 右 Right Droite Rechts 右 61662❶ 61662❶ Left Gauche Links... -
Page 22: Mise En Place Des Pneus
Tire Installation Mise en place des pneus Reifenmontage タイヤの取り付け Install form tires onto wheels before installing the wheels Montieren Sie die Reifen auf den Felgen, bevor Sie diese anbauen. Mettez des pneus sur les jantes avant de les mettre en place. タイヤをホイールに貼ります。... -
Page 23: Guide Des Options Et Des Réglages
Option and Setup Guide Guide des options et des réglages Tuningteile und Setup-Guide オプション/セットアップガイド Option Parts Pièces optionnelles Parts # Description Numéro Qté. Description 3540 1/12 SUPER DISH WHEEL FRONT/WHITE 3540 SUPER DISH FELGE 1/12 VORNE (WEISS) 3541 3541 1/12 SUPER DISH WHEEL FRONT/BLACK SUPER DISH FELGE 1/12 VORNE (SCHWARZ) 3545 1/12 SUPER DISH WHEEL REAR/WHITE... -
Page 24: Renfort Croisé Avant Frp
66267 Front Cross Brase FRP Renfort croisé avant FRP Chassis-Strebe vorne (FRP) フロントクロスブレースFRP Front Cross Brace stiffens the front end for better steering response. These Parts Are Included With Your Car Kit. Die Vorderachs-Verstrebung versteift die Vorderachse und verbessert das Lenkverhalten. Diese Teile sind im Baukasten enthalten. -
Page 25: Réglage De Garde Au Sol
61658 61694 Ride Height Adjuster Réglage de garde au sol Lageradapter Hoehenverstellung ライドハイトアジャスター Adjust ride height to match tire diameter. These Parts Are Included With Your Car Kit. Stellen Sie die Bodenfreiheit passend zum Reifendurchmesser ein. Diese Teile sind im Baukasten enthalten. Ajustez la garde au sol en fonction du diamètre des pneus. -
Page 26: Réglage Des Cales De Chasse
Caster Block Adjustment Réglage des cales de chasse Nachlauf Einstellung キャスターブロックの調整 Caster block position adjusts reactive caster. Caster collar adjusts caster angle. Mit dem Nachlaufblock wird der dynamische Nachlauf der Achse eingestellt. Die Nachlauf-Clipse stellen den statischen Nachlauf ein. La position des cales de chasse permet de régler la réactivité de la chasse. Le collier de chasse permet de régler l’angle de chasse. キャスターブロックの変更でリアクティブキャスターの効果を変更でき、キャスターシムの調整でキャスターアングルを調整できます。... -
Page 27: Fiche De Réglage
Setup Sheet Fiche de réglage Setup Blatt セットアップシート Name Track Date Name Strecke Datum Piste Date 氏 名 サーキット 日 付 Event Track Condition Veranstaltung Streckenzustand Événement Conditions de piste イベント 路面状況 Front Rear Shocks Tires Front Rear Vorne Hinten Dämpfer Reifen Vorne... -
Page 28: Explosionsansicht
Exploded View Vue éclatée Explosionsansicht 展開図 61648 Z264 61648 61662 61662 61662 Z264 61662 61662 61695 Z705 61662 61662 61662 Z705 61662 61662 61656 Z082 72063 75115 61661 61644 61656 72063 61657 61647 75115 Z700 61644 61661 Z082 61661 61647 61661 61649 Z082... - Page 29 Z420 61679 66261 61628 61628 B010 61630 61627 B010 61629 76595 B011 61627 Z082 72063 61625 66261 Z082 A020 61660 Z082 Z420 75115 61651 61679 Z676 61660 66262 B010 75106 61658 A020 Z082 61659 61625 Z420 Z352 61620 61619 Z082 Z352 61652 61617...
-
Page 30: Liste De Pièces
T-BAR LAGERUNGS-SCHALEN (CYCLONE 12) 61661 SHOCK PARTS 61661 DAEMPFERTEILE (CYCLONE 12) 61662 BATTERY STOPPER 61662 AKKUHALTER (CYCLONE 12) 61664 HB 12X LOGO DECAL 61664 HB 12X LOGO AUFKLEBER 61672 KING PIN SHIM 3.2X5X0.5mm 61672 KING PIN SCHEIBE 3x5x0.5mm 61678 FRONT WHEEL (DISHTYPE/WHITE) 61678... -
Page 31: パーツリスト
61660 ピポッドソケット PIÈCES D'AMORTISSEUR 61661 61661 ショックパーツセット 61662 BUTÉE DE BATTERIE 61662 バッテリーストッパー 61664 AUTOCOLLANT LOGO HB 12X 61664 HB １２X ロゴデカール 61672 CALE D'EP. PIVOT DE DIRECTION 3.2x5x0.5mm 61672 キングピンシム (3x5x0.5) 61678 JANTE AVANT (TYPE PLEIN/BLANC) 61678 フロントホイール （ディッシュ/ホワイト) 61679 JANTE ARRIÈRE (TYPE PLEIN/BLANC) - Page 32 HOT BODIES HotBodies Distributor in Asia HOT BODIES DISTRIBUTOR IN EUROPE HPI Japan HPI Europe Ltd. 70 Icon Street 3-22-20 Takaoka-kita, Naka-ku, 21 William Nadin Way, Swadlincote, Foothill Ranch, CA 92610 USA Hamamatsu, Shizuoka, 433-8119, JAPAN Derbyshire, DE11 0BB, UK (949) 753-1099 053-430-0770 (44) 01283 229400...
