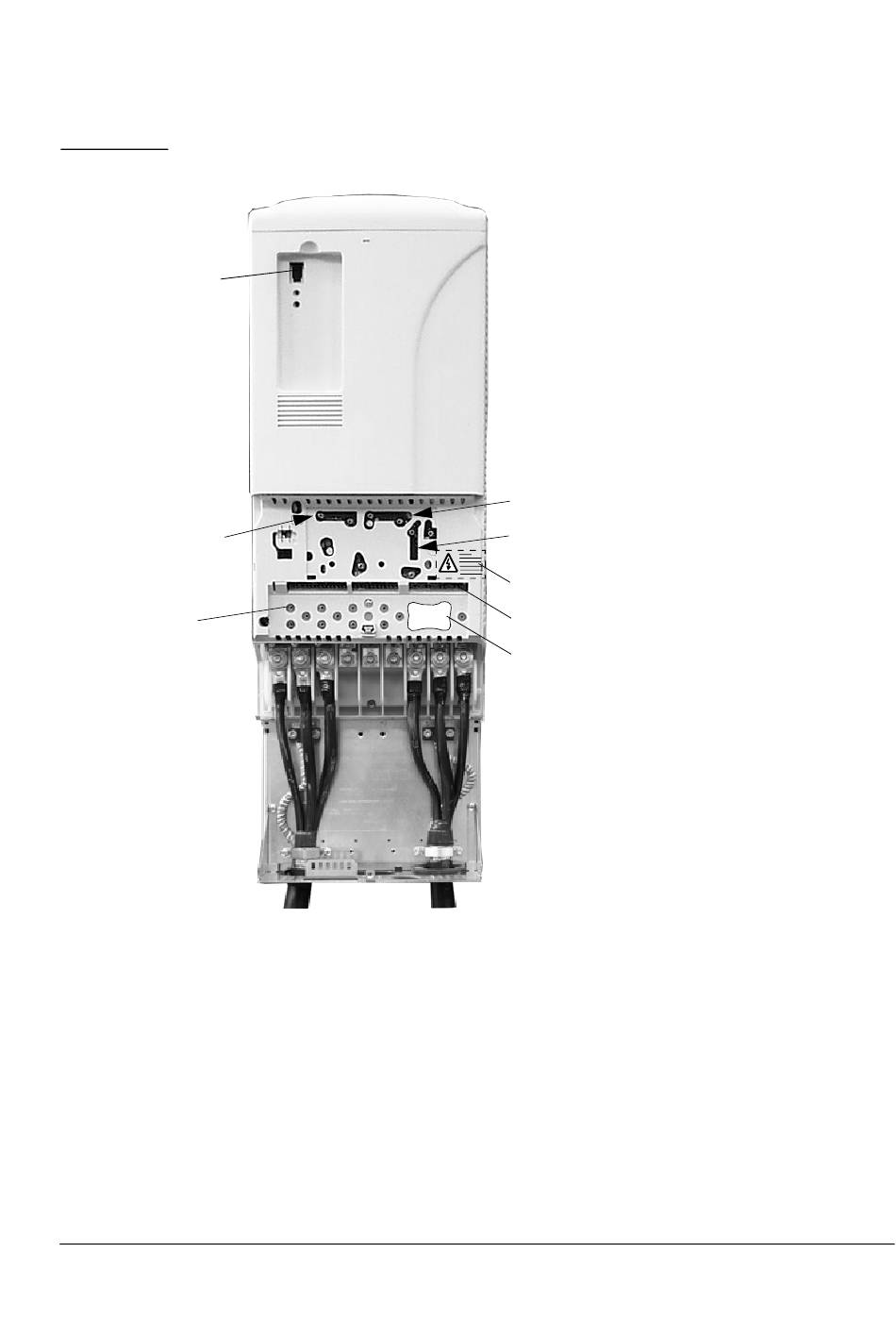

Tailles R5 et R6
Micro-console
Module optionnel 1
Mise à la terre
du câble de
commande : cf.
section Reprise
de masse sur
360°
Variateur en taille R6
Module optionnel 2
Module optionnel 3 (communication DDCS) : RDCO
Collez l'étiquette de mise en garde ici.
X41
Borniers débrochables (soulever)
Bornier pour la fonction de prévention contre la
mise en marche intempestive (+Q950) ou pour la
fonction STO (+Q967).
Raccordez-y la carte externe AGPS ou ASTO.
Cf. page 79 ou 85.
