1. Im Bereich des Gehäuses für einen ebenen
Untergrund sorgen.

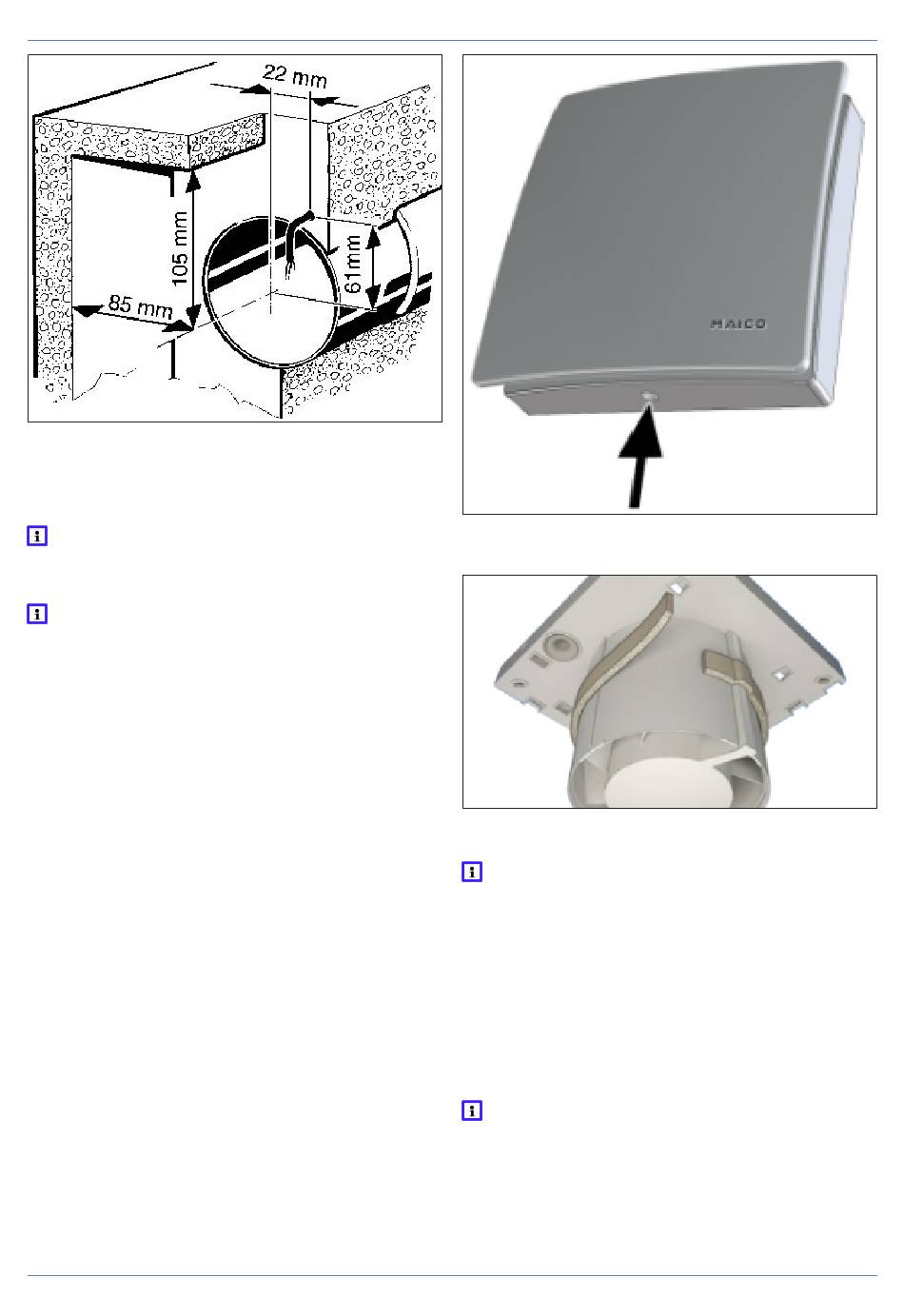

2. Wanddurchbruch anbringen oder Kernloch
bohren. Mindestdurchmesser 105 mm.
Empfehlung: Wandhülse WH 100 einbauen.
Wanddurchbruch mit Mindestdurchmesser
115 mm anbringen.
Bei rechteckigen Wanddurchbrüchen Mon-
tageplatte ZM 11 verwenden.
3. Netzleitung (Unterputz) bis an den Montageort
verlegen, Abstandsmaße siehe oben. Dabei
die Netzleitung mindestens 110 mm aus
der Wand herausführen.

7.2 Decke

1. Montagevorbereitungen wie in Kapitel Wand
[} 8] beschrieben vornehmen.
ACHTUNG Kurzschlussgefahr und Gerätebe-
schädigung durch Kondenswasserbildung im
Ventilatorgehäuse.
Lüftungsleitungen fachgerecht thermisch isolie-
ren. Kondenswasserableitung oder Kondensat-
sammler in der Steigleitung einplanen.

7.3 Rohr

1. Kanten der Rohrinnenseite entgraten.
2. Montagevorbereitungen wie in Kapitel Wand
[} 8] beschrieben vornehmen.

8 Montage und Inbetriebnahme

8.1 Ventilator

1. Gerät auspacken und Abdeckung abnehmen.
8 Montage und Inbetriebnahme
2. Zum Lösen der Abdeckung Rasthaken mit
Schraubendreher entriegeln.
3. Beigefügtes Schaumstoffband am Stutzen mit-
tig anbringen.
An ECA 100 ipro H und KH unbedingt das
Schaumstoffband anbringen, damit die Geräte
keine Fehlluft von außen anziehen.
8.2 Gehäuseeinbau
ACHTUNG Gerätebeschädigung/Funktions-
störung bei streifendem Flügelrad.
Flanschhülse weder verspannt noch gequetscht
einbauen.
Für ebenen Untergrund sorgen.
Bei Einbau mit Fenstereinbausatz FE 100/1
oder Distanzrahmen ECA-DR siehe zugehörige
Montageanleitung unter www.maico-ventila-
toren.com.
1. Gehäuse in Wanddurchbruch/Wandhülse ste-
cken (TOP = oben).
9
