Montage
1
1
20

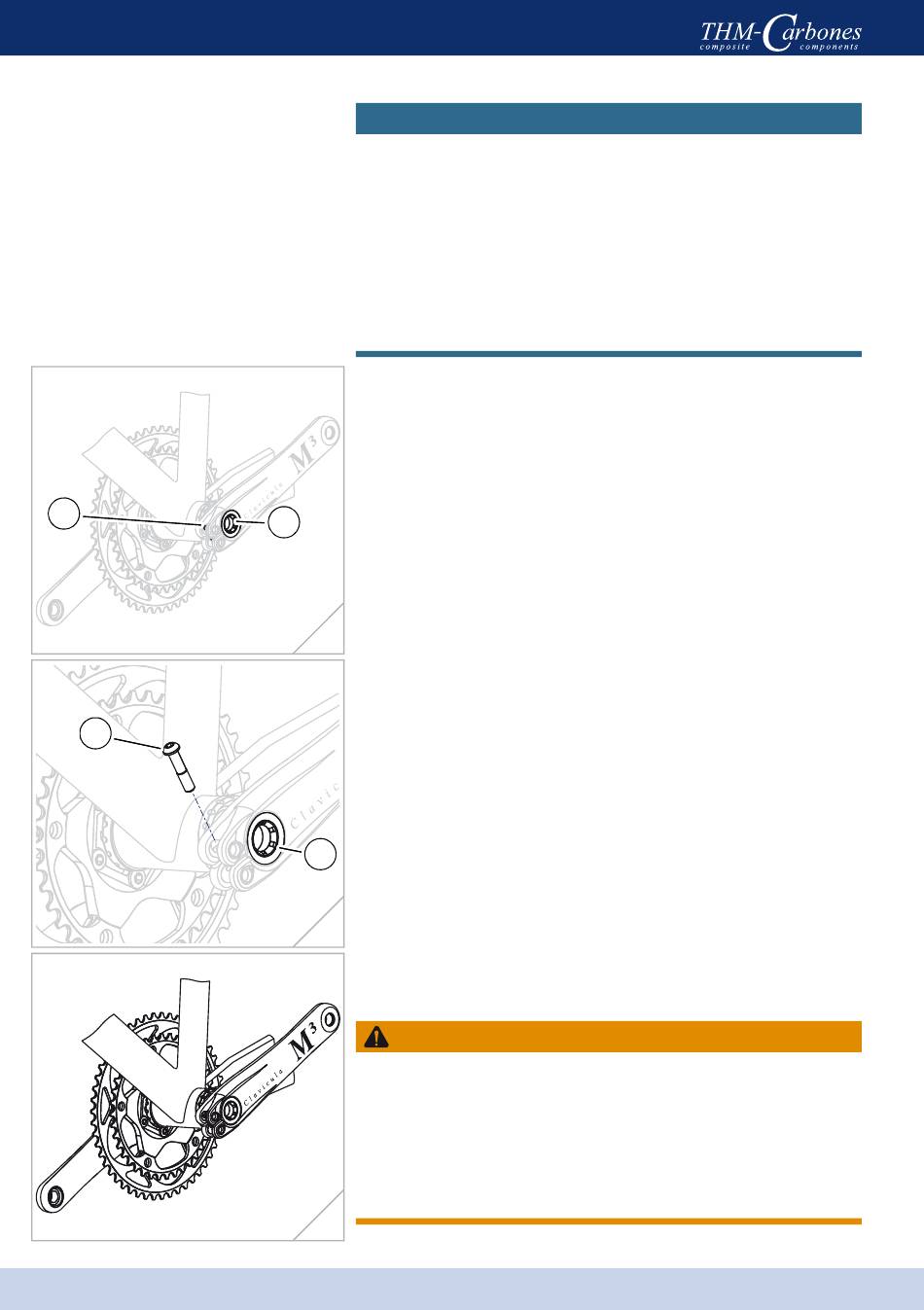

Régler le palier de pédalier
AVIS
Usure accélérée des paliers avec le palier intérieur
réglé trop serré en raison d'une précontrainte trop
élevée de la vis de réglage.
-Régler le palier intérieur uniquement avec la vis de
serrage (1) desserrée ! Pour un réglage correct du
palier intérieur, le couple de serrage de la vis de
réglage (2) de jeu se situe en principe entre env.
0,3 et 1N·m (3–9 lbf·in).
Enduisez le filetage de la vis de réglage d'un blocage
à vis de résistance moyenne (Loctite ou équivalent).
Vissez la vis de réglage dans l'axe – utilisez pour ce
faire l'outil de réglage THM, l'extrémité de l'outil de
palier intérieur THM, une pièce de monnaie appro-
priée (par ex. 1 Euro) ou une clé Allen de 8mm (SE).
2
Serrez la vis de réglage avec précaution et lentement
jusqu'à ce que le palier de pédalier ne présente plus
de jeu mais se laisse encore légèrement tourner.
Le réglage du jeu de pédalier est terminé.
22
Desserrer et enlever la vis de serrage (1).
Enduisez le filetage de la vis de serrage d'un blocage
à vis de résistance moyenne (Loctite ou équivalent).
Remettez la vis de serrage en place.
Serrez la vis de serrage avec un couple de serrage
de 10N·m (89lbf·in).
Serrez la vis de réglage(2) à un couple de serrage de
2
10N·m (89lbf·in) afin que celle-ci ne se desserre
pas accidentellement lors d'une course.
23
Le montage de votre Clavicula est terminé.
AVERTISSEMENT
Risque d'accident par un système de manivelles qui
bloque ou qui défaille en raison de connexions vissées
desserrées.
-Laisser durcir le blocage de vis conformément aux
préconisagions du fabricant avant d'utiliser la
Clavicula.
24
Clavicula M³/SE
(ill. 22)
(ill. 23)
(ill. 24)
