Montage
AVIS
Endommagement de la réception des plateaux ou de la manivelle d'axe.
-N'utilisez en aucun cas des plateaux plus petits que ceux recommandés – voir Mesures,
page 10.
-Montez toujours 2 plateaux sur la réception de plateau extérieure avec les étoiles de
manivelle correspondantes (Road, Road Compact, MTB 3-104/64) (ill. 15).
-Respectez toujours les couples de serrage que le fabricant de vos vis de plateau indique,
mais dans tous les cas ne dépassez pas le couple de serrage de max. 12N·m (106lbf·in).
2
18

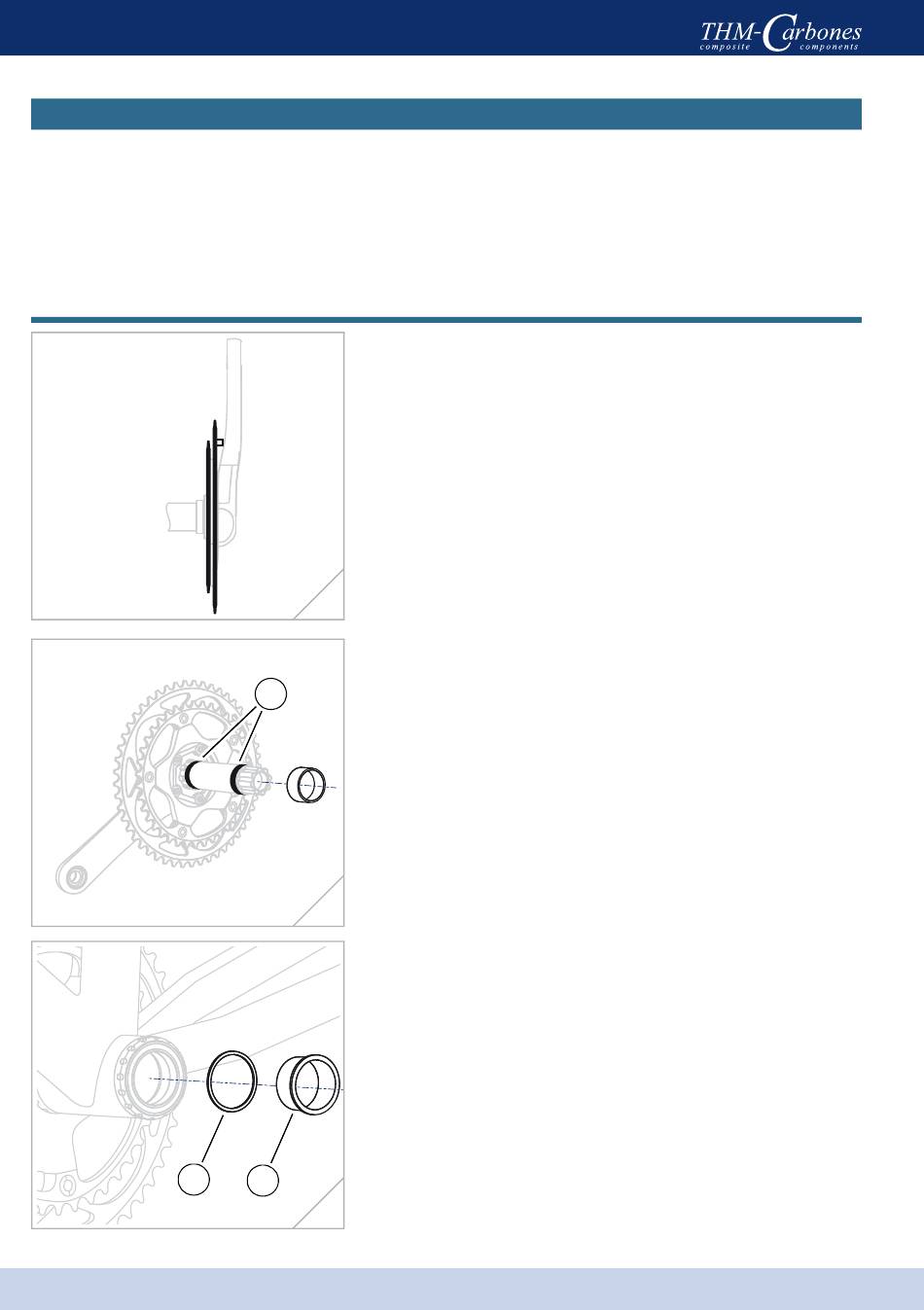

Montage des plateaux
15
Monter le pédalier
M³ : Montez la bague d'espacement correspondan-
1
te sur l'axe, uniquement en cas d'utilisation du pa-
lier de pédalier suivant :
BBright™ Direct Fit Road : 9,5mm.
BBright™ PressFit MTB : 4,0mm.
EVO386 Road : 1,0mm.
SE : Montez la bague d'espacement 2,0 mm sur l'axe
(ITA et BBright™ PressFit Road 1,0 mm !).
En supplément pour le palier intérieur suivant :
BBright™ Direct Fit Road : 9,5mm.
16
Graissez légèrement les portées(1) de roulement de
l'axe.
SE : Montez la bague d'espacement de 1,0 mm(2)
sur la douille conique(3)
(pas ITA ! BBright™ PressFit Road 2,0 mm !).
SE : Montez la douille conique jusqu'à la butée
dans le palier gauche du palier intérieur.
3
17
Clavicula M³/SE
(ill. 16)
(ill. 17)
