3
5
40 N·m (354 lbf·in)
Clavicula M³/SE
BB30/PressFit 30/BBright™ PressFit
2

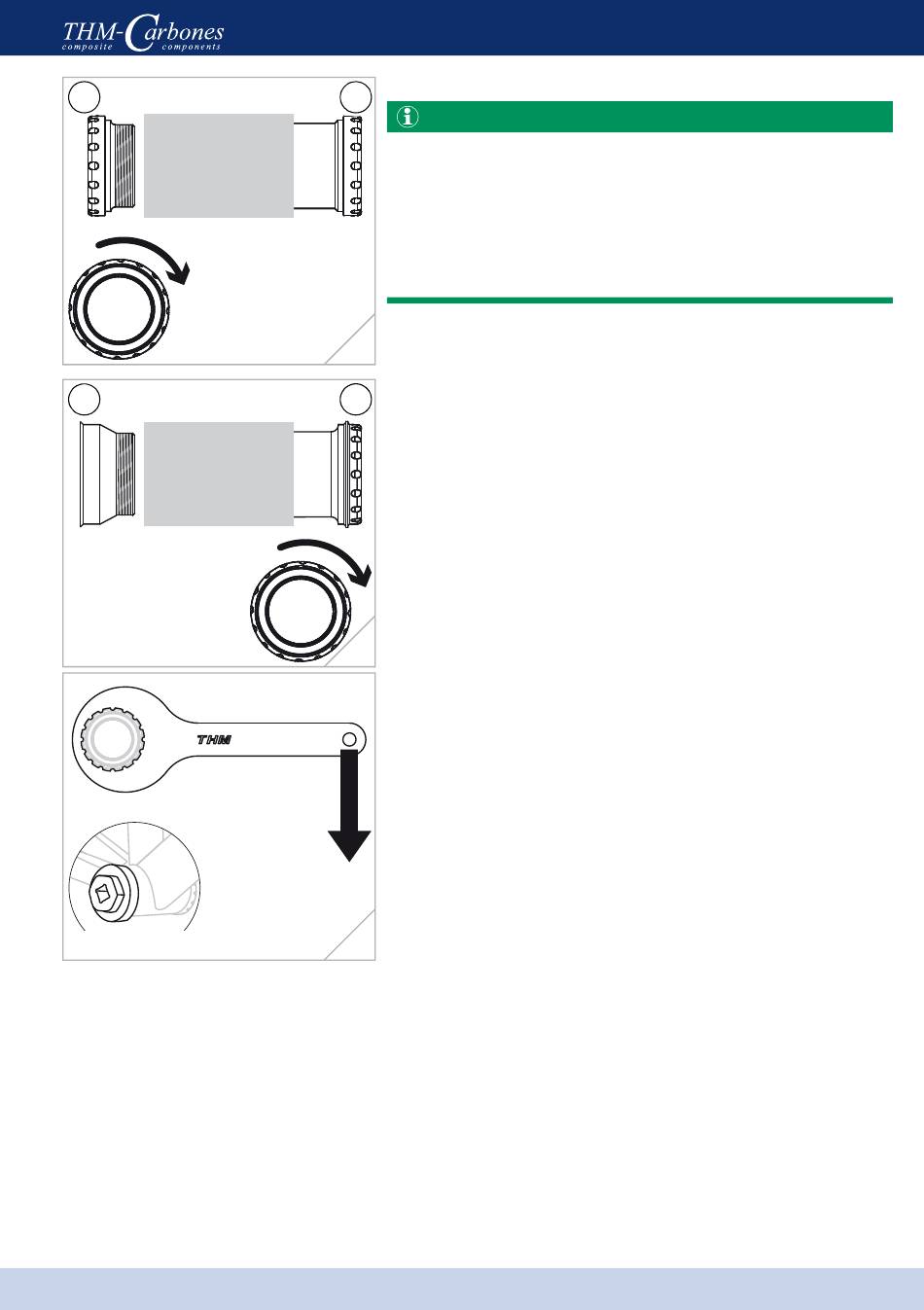

Dans le cas des paliers intérieurs de type BB30,
PressFit 30 et BBright™ PressFit, la coque de palier
avec le filetage intérieur (2) ou (4) repose toujours à
droite, la coque de palier avec le filetage extérieur
(3) ou (5) toujours à gauche.
– voir Palier de pédalier, page 9.
Montez le nombre approprié de bagues d'espace-
ment sur la coque de palier gauche (2).
4
Enfichez la coque de palier (2) ou (4) aussi loin que
possible dans le côté droit du boîtier de pédalier.
4
Montez le nombre approprié de bagues d'espace-
ment sur la coque de palier gauche (3).
Vissez la coque de palier (3) ou (5) aussi loin que
possible à la main dans le sens des aiguilles d'une
montre dans la coque de palier droite.
Assurez-vous que les deux coques de palier sont
parfaitement centrées devant le boîtier de pédalier.
5
Serrez la coque de palier (3) ou (4) avec un couple
de serrage de 40N·m (354lbf·in).
Ce couple correspond à un effort de 20kg (44lb) à
l'extrémité de la clé de serrage THM.
20 kg
(44 lb)
6
Montage
(ill. 4, 5)
(ill. 6)
15
