Montage
N'utilisez pas la Clavicula Road avec les dérailleurs TYPE E !
Si vous souhaitez utiliser une clé dynamométrique, vous pouvez vous procurer un
embout de serrage THM (1)(ill. 3) en le commandant chez votre revendeur THM.
G
1
40 N·m (354 lbf·in)
14

Monter les cuvettes

 Mesurez la largeur de boîtier de pédalier de votre
cadre de vélo.
 Déterminez le type de dérailleur avant de votre
vélo.
 Utilisez le tableau pour trouver le nombre adéquat
de bagues d'espacement à monter des deux cotés
de la boîte de pédalier – voir Bague d'espacement,
page 13.

Le cas échéant, vérifiez que la vis du guide câble ne
dépasse pas de plus d'1 mm de la boîte de pédalier.
 Appliquez de la graisse sur le filetage ou les surfaces
de contact des coques de palier.

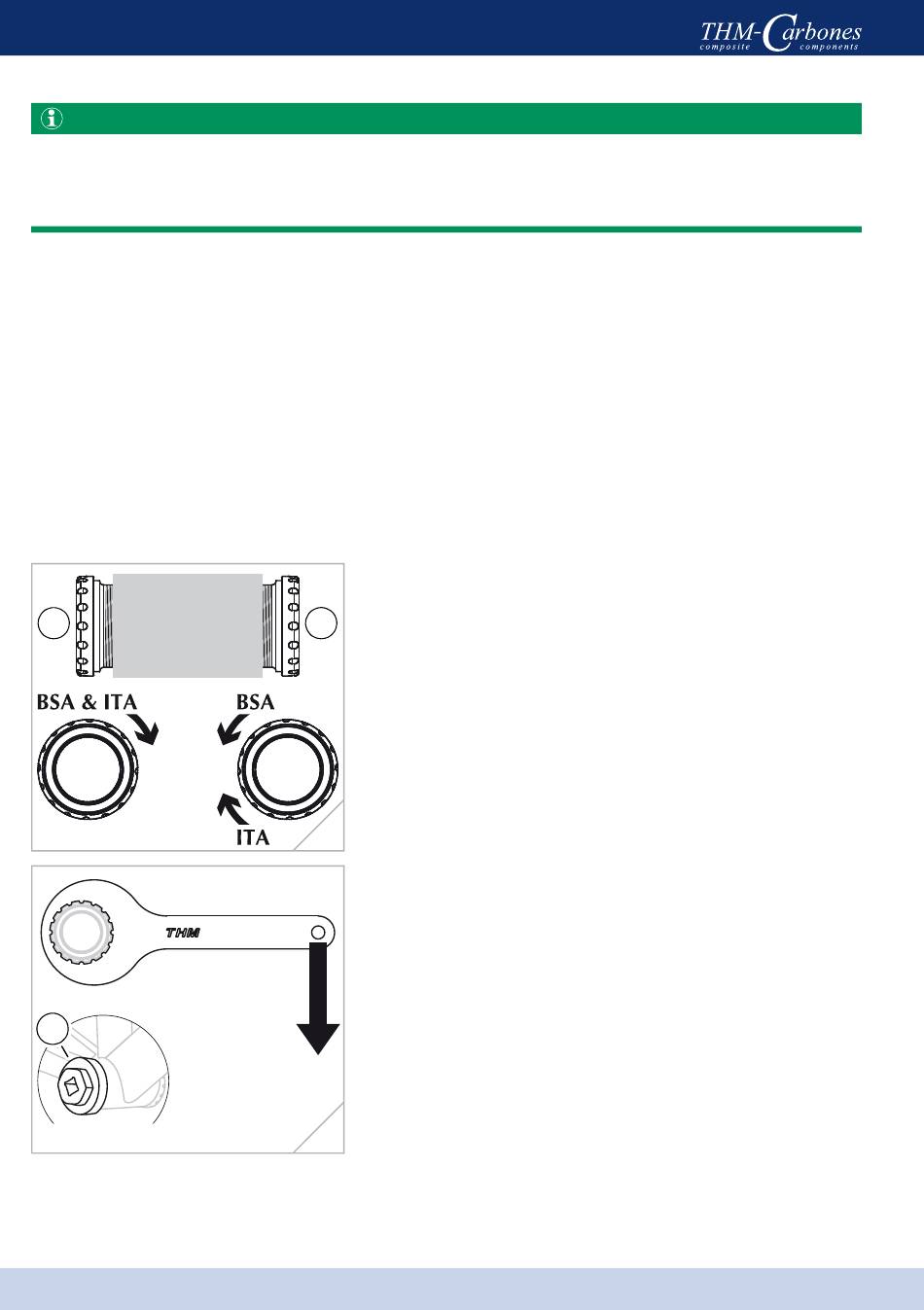

BSA/ITA


Montez le nombre approprié de bagues d'espace-
ment sur la cuvette droite (D).
D
 Serrer la coque droite (D)– d'abord à la main –
dans le sens inverse à celui des aiguilles d'une
montre (BSA)
ou dans le sens des aiguilles d'une montre (ITA)
du droit de la boîte de pédalier.

Montez le nombre approprié de bagues d'espace-
ment sur la coque de palier gauche (G) (repérée
avec une rainure).
2
 Serrez la coque de palier gauche (G) – d'abord à la
main –
dans le sens des aiguilles d'une montre (BSA & ITA)
du coté gauche du boîtier de pédalier.
20 kg
 Serrez les deux coques de palier avec un couple de
(44 lb)
serrage de 40N·m (354lbf·in).
Ce couple correspond à un effort de 20 kg (44 lb) à

l'extrémité de la clé de serrage THM.
3
Clavicula M³/SE
(ill. 2)
(ill. 3)
