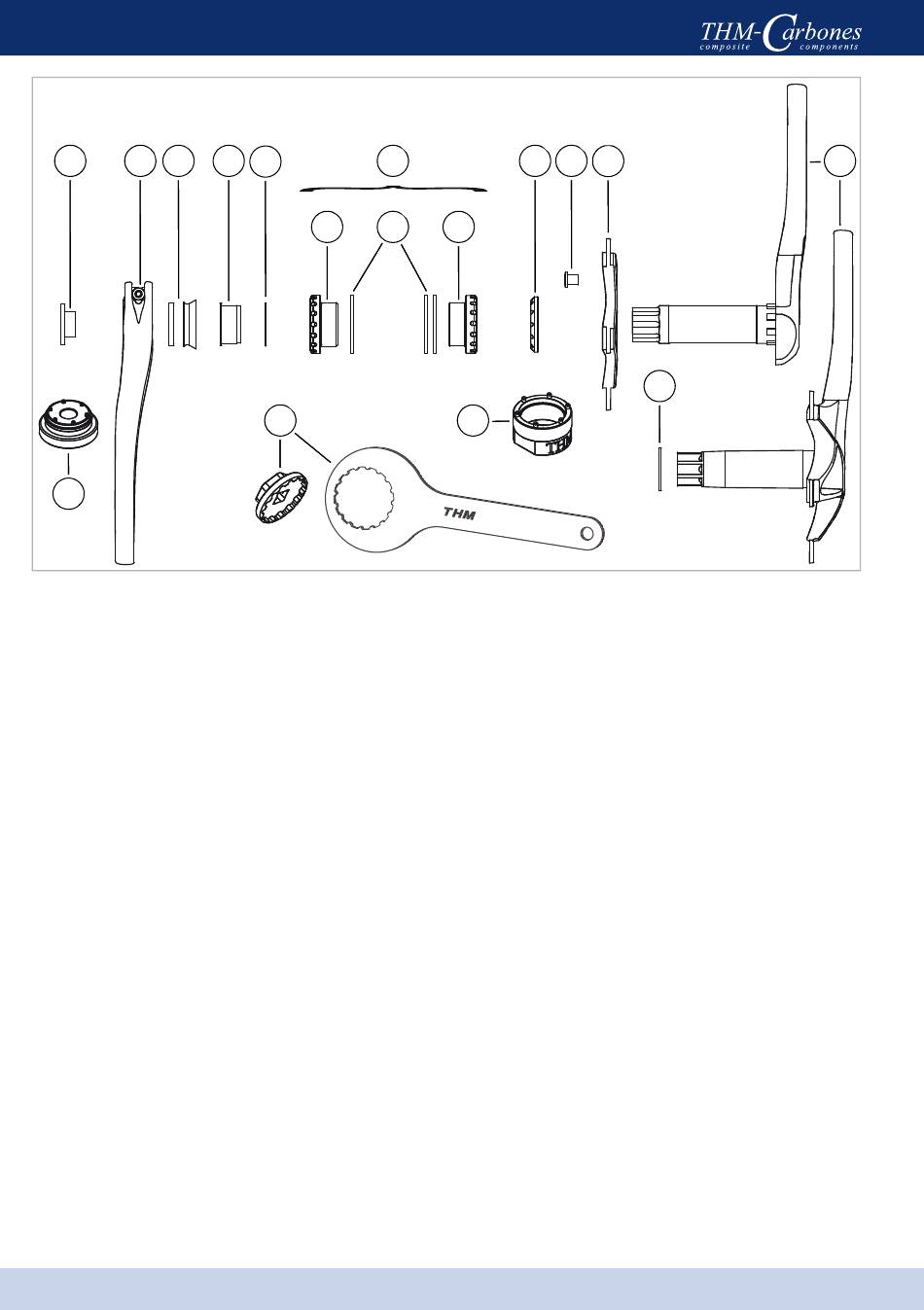

Etendue des fournitures
(1) vis de réglage
(2) manivelle, gauche
(3) bague d'esp., 1× 2,5mm(M³Road)/9,7mm(M³MTB)
(4) douille conique (SE Road)
(5) bague d'espacement, 1× 1,0mm (SE Road)
(10) bague de verrouillage pour étoile (M³ MTB)
(11) vis creuse pour l'étoile (M³Road),
(12) etoile de manivelle* (en option)
(13) manivelle d'axe
(14) bague d'espacement, 1× 2,0mm (SE Road)
(17) outil de bague de verrouillage THM (M³ MTB)
Non fourni :
(6) palier (en option) – voir Palier de pédalier, page 9
(7) coque de palier, gauche (repéré avec une rainure)
(8) bague d'espacement, 2,5mm
(9) boque de palier, droite
(15) outil de réglage THM
(16) outil de palier de pédalier THM (en option)
Ces articles doivent être le cas échéant commandés
séparément.
10
11 12
9
17
5× M8×0,75 × 10mm
Instructions de service
14
Clavicula M³/SE
13
